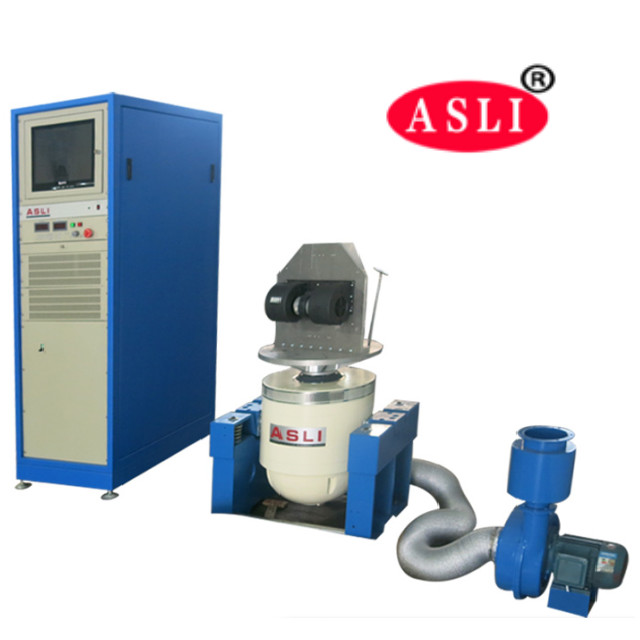

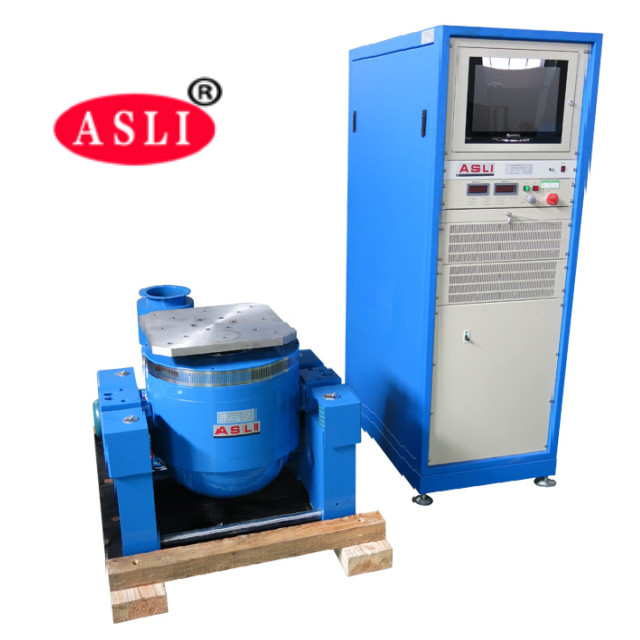

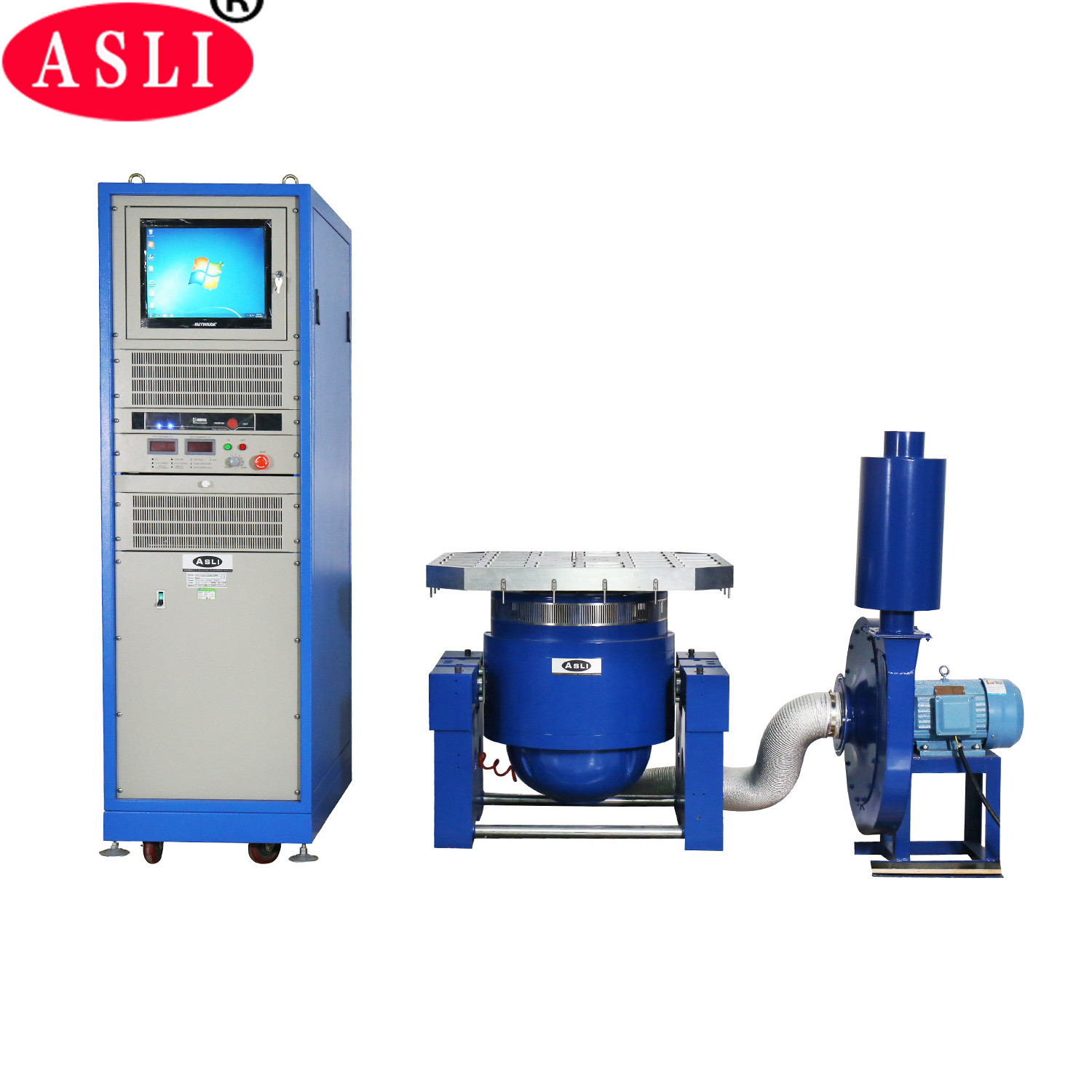

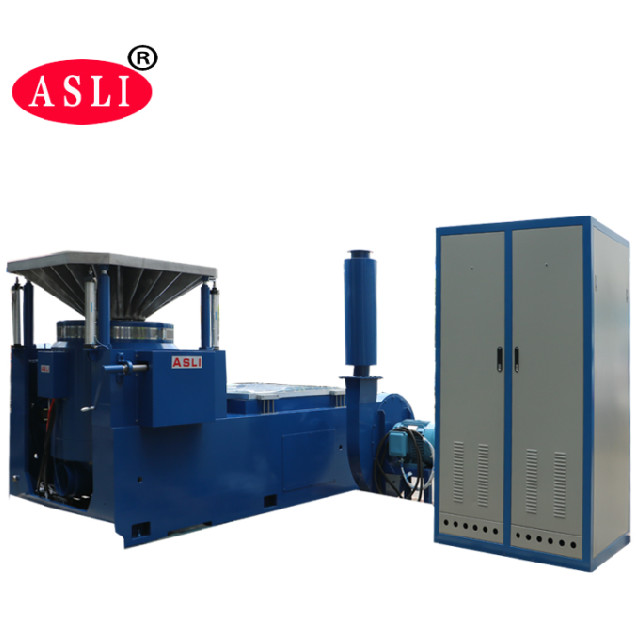

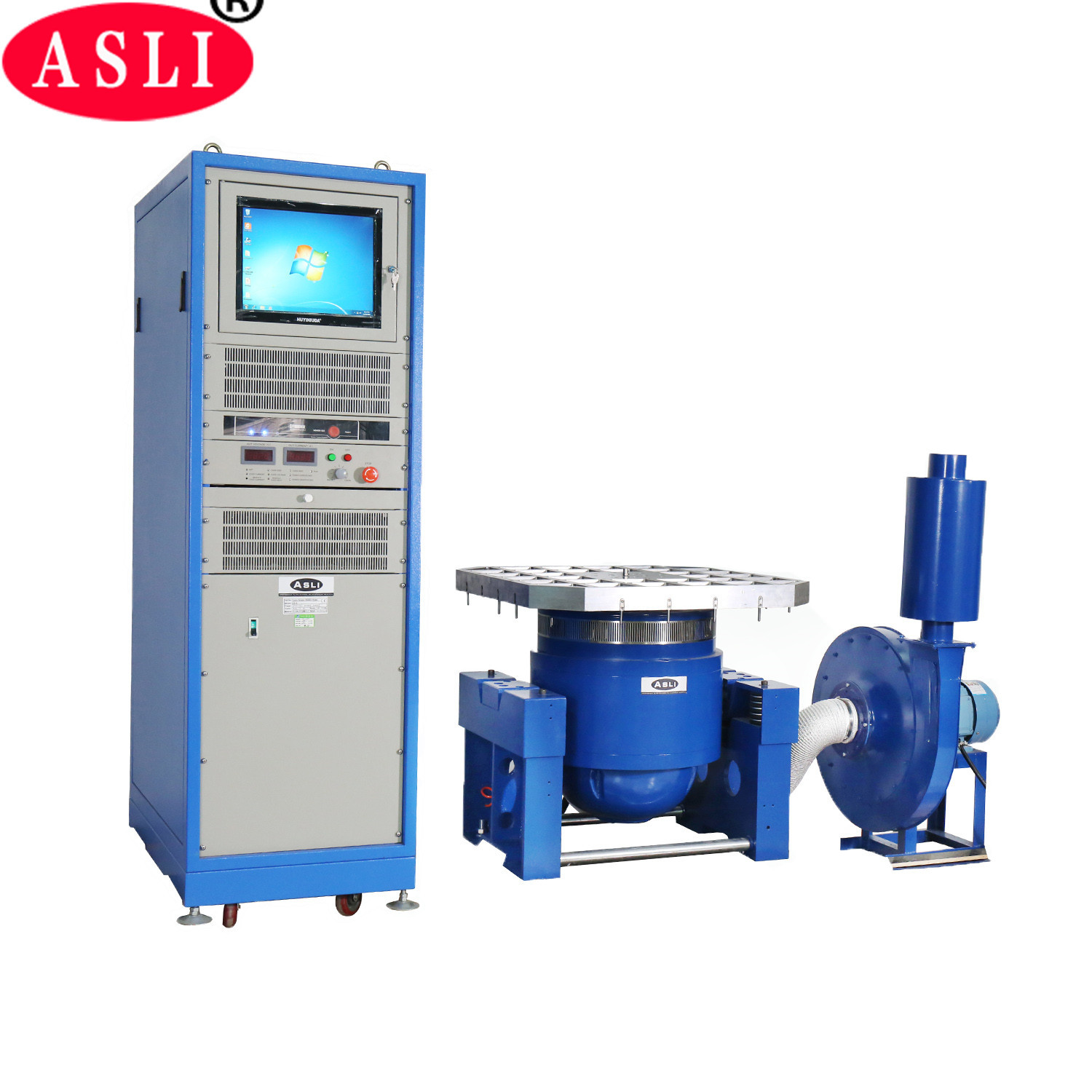

IEC 60068-2-64-2008 ، ASTM D4169-08 نظام اختبار الاهتزاز عالي التردد طاولة الهزاز
IEC 60068-2-64-2008 ، ASTM D4169-08 نظام اختبار الاهتزاز عالي التردد طاولة الهزاز التطبيق:
نحن مصنعون لمنتجات سلسلة الهزازات الديناميكية الكهربائية عالية التردد، المعتمدة 'هيكل الدائرة المغناطيسية المزدوجة'، 'دوائر عمل الهيكل الذاتي'، 'دعم محمول جواً' و 'محامل الأسطوانة والتوجيه الخطي'، 'عزل الحامل' التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، يمكن إكمالها في اختبار الاهتزاز الجيبي ثلاثي المحاور X و Y و Z واختبارات الاهتزاز العشوائي واسع النطاق، ليتم إكمالها بواسطة الاختبار الكلاسيكي (نصف - جيب، شبه منحرف، موجة سن المنشار) والنبض واختبار طيف استجابة الصدمات. تستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.
ميزات الهزاز الديناميكي الكهربائي للاهتزاز:
1. هيكل دائرة ديناميكية مصمم جيدًا، مع تردد رنين محوري أعلى.
2. دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مدمج وعقلاني.
3. محامل الأسطوانة لقضيب الروك المستقيمة وتوجه الجسم المركب الموجه للاستيراد، قدرة الحمل اللامركزي.
4. أساس عزل الحامل مخصص لاستخدام الهرمون، وتركيب الراحة المتنقلة.
5. التكنولوجيا المتقدمة تتحرك حول النظام لضمان موثوقية عالية للدائرة الديناميكية.
6. تصميم مجرى هواء جديد وتعزيز تأثير التبريد.
7. الصلابة الثابتة، ديناميكيةصلابة المحمل بالون صغير، مما يزيد من سعة طاولة الاهتزاز، وتحسين أداء التردد المنخفض.
2-1 المعلمات الفنية
(1) القوة المقدرة: قوة الجيب 3000 نيوتن؛ قوة عشوائية 3000 نيوتن؛ قوة الصدمة 6000 نيوتن؛
(2) نطاق التردد: 3 هرتز إلى 3500 هرتز، تردد ثابت، مسح ذهابًا وإيابًا، جيب، عشوائي، صدمة
(3) وضع مسح التردد: خطي، لوغاريتمي، مسح ذهابًا وإيابًا، تردد ثابت
(4) مرات مسح التردد: 1 إلى 32767
(5) وقت مسح التردد: تردد ثابت / فردي 1-3600 دقيقة، يمكن عرض منحنيات مسح التردد.
(6) الحد الأقصى للتسارع؛ 1000 م / ث2 (بدون تحميل)
(7) السرعة القصوى: 1.6 م / ث
(8) الحد الأقصى للإزاحة: 25 ملم (بدون تحميل)، ذروة مزدوجة
(9) إزاحة التأثير: 25 ملم
(10) وزن الملف المتحرك: 3.5 كجم
(11) اتجاهات الاهتزاز: عمودي
(12) موجة الاهتزاز: جيب، عشوائي، صدمة
(13) قطر الملف المتحرك: Φ150 مم
(14) أبعاد نظام الاهتزاز: W750xH599xD680 مم
(15) وزن نظام الاهتزاز: 490 كجم
المعلمات الفنية لجهاز اختبار الاهتزاز عالي التردد الديناميكي الكهربائي:
الموديل |
الجيب المقدر القوة (N) |
عشوائي مقدر القوة (N) |
تردد النطاق (هرتز) |
التسارع المقدر (م / ث2) | السرعة المقدرة (م / ث) |
الإزاحة المقدرة (p-p) مم |
الحد الأقصى للتحميل (كجم) | الملف المتحرك (كجم) |
أبعاد الملف المتحرك (مم) |
ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
حول نظام الاهتزاز
(1) هيكل الدائرة المغناطيسية المزدوجة لضمان كثافة المجال المغناطيسي العالية وتقليل تسرب التدفق؛
يمكن لهيكل إزالة المغناطيسية الخاص أن يقلل من تسرب التدفق إلى أقل من 1 مللي تسلا
(2) زنبرك على شكل حرف U، وبكرات ومحمل خطي لمقاومة قوية للحمل المنحرف
(3) تستخدم النوابض الهوائية لعزل الاهتزاز؛ يعمل نظام الاهتزاز بثبات حتى مع الأحمال الثقيلة؛
لا حاجة إلى أساس خاص
(4) يتم توفير أجهزة الحماية من الحرارة الزائدة والحمل الزائد والتيار الزائد والجهد الزائد و
الإزاحة الزائدة لجهاز اختبار الاهتزاز؛
أجهزة حماية الشبكة الكهربائية للجهد الزائد والجهد المنخفض ونقص الطور؛
طاقة القيادة، تحديد التيار، التشغيل اللين، درجة الحرارة الزائدة، ماس كهربائي، حماية أعطال الوحدة
(5) يمكن إكمال اختبارات البيئة الجيبية والعشوائية والتأثير
(6) يتطلب هذا النظام القليل من التقلبات في الجهد، و &le؛ ±؛ 10٪ على ما يرام
(7) يتطلب هذا النظام القليل من مقاومة التأريض، و &le؛ 4&Omega؛ على ما يرام
(8) موثوقية عالية، مناسبة بشكل خاص للتشغيل طويل الأمد

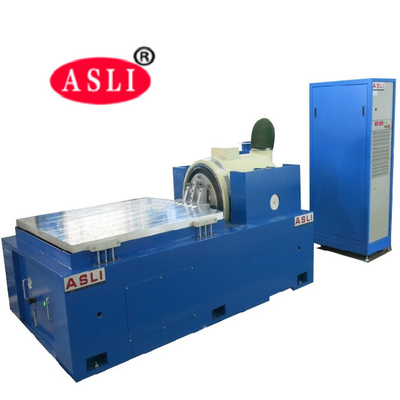

ميزات الحامل الأفقي:
1. داخل مقعد تحميل صغير لتحقيق تسارع أعلى وتردد عمل، لتحسين قدرة التحميل وأداء مقعد الجهاز بأكمله.
2. المقعد الأفقي ومقعد الاهتزاز من النوع المتكامل، مع هيكل مثالي، وسهولة التركيب والتعديل.
3. مسار الضغط الثابت، على شكل حرف V، مع القدرة على مقاومة المنحدر ومقاومة التحميل المتحيز.
مضخة زيت مدمجة، هيكل جيد وسهل التشغيل.
المعلمات الفنية للموسع الأفقي:
الموديل | حجم المقعد (مم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كجم) |
LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
ميزات المقعد الممتد الرأسي:
VT المقعد الممتد الرأسي والمشابك المحددة، محسوبة بدقة، تصميم متقن، لضمان حصول العميل على أفضل أداء وفقًا للهيكل المثالي والمواد عالية الجودة
والصنعة.
المعلمات الفنية للموسع الرأسي:
الموديل | الوزن (كجم) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
VT300 | 10 | 2000 | Φ300 |
VT400 | 16 | 2000 | Φ400 |
VT500 | 25 | 1500 | Φ500 |
VT600 | 35 | 1000 | Φ600 |
VT0303 | 15 | 2000 | 300×300 |
VT0404 | 22 | 1500 | 400×400 |
VT0505 | 30 | 500 | 500×500 |
VT0606 | 58 | 350 | 600×600 |
VT0808 | 140 | 350 | 800×800 |
VTl010 | 180 | 350 | 1000×1000 |
VT1212 | 250 | 350 | 1200 × 1200 |
VT1212 (مقعد دائري) | 220 | 350 | Φ1200 |
إذا كان لديك أي استفسارات ذات صلة حول جهاز اختبار الاهتزاز الميكانيكي عالي التردد الديناميكي الكهربائي، فيرجى عدم التردد في الاتصال بي.
