معدات اختبار الاهتزاز ES-6.pdf
اختبار الاهتزازات العالمي لمختبر الديناميكا الكهربائية للاختبار المتسارع للاهتزازات
يتم استخدام طاولة الاهتزاز الكهرومغناطيسي على نطاق واسع في مجالات الدفاع والطيران والفضاء الجوي والاتصالات والإلكترونيات والسيارات والأجهزة المنزلية وغيرها من الصناعات.يستخدم هذا النوع من المعدات لاكتشاف الأخطاء المبكرة، محاكاة حالة العمل الفعلية واختبار قوة الهيكل، تطبيق المنتج واسع، وعرض التطبيق واضح، تأثير الاختبار ملحوظ وموثوق بها.,مسح، قابلة للبرمجة، مضاعف التردد، اللوغاريتم، الحد الأقصى للتسارع، تعديل النطاق، التحكم في الوقت، التحكم الكمبيوتر وظيفة كاملة، تسريع ثابت بسيط / نطاق ثابت.المعدات بسبب فشل مستمر في إجراء 3 أشهر من الاختبار، أداء مستقر، جودة موثوق بها.
المعلمات التقنية:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
تستخدم قاعدة الجهاز المواد عالية الجودة، وتثبيت بسهولة، والتشغيل سلس، لا تحتاج إلى تثبيت The، والتحكم في دائرة التحكم الرقمنة ومعدل العرض،PID يضبط الوظيفة، يسبب عمل المعدات لتكون أكثر استقرارا، وموثوقية، ويمسح التردد وطريقة تشغيل التردد الثابت،يتكيف مع طلب اختبار المهنة المختلفة لحل تداخل الحقل الكهرومغناطيسي القوي إلى دائرة التحكم، وزيادة وقت العمل المحدد ، بحيث يصل المنتج المختبر إلى وقت الاختبار الدقيق.
المعلمات التقنية للموسع الأفقي:
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 |
خمسة آلاف 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
معيار الاختبار:
إضافة إلى ذلك، يجب أن يكون هناك إضافة إلى إضافة إلى إضافة إلى إضافة.
UL 1642:2012 < معيار للبطاريات الليثيومية >
UL 2054: 2012 < البطاريات المنزلية والتجارية >
UN38.3 ((2012)
IEC62133-2:2017 < متطلبات السلامة للخلايا الثانوية المحمولة المغلقة ، والبطاريات المصنوعة منها ، للاستخدام في التطبيقات المحمولة - الجزء 2: أنظمة الليثيوم >

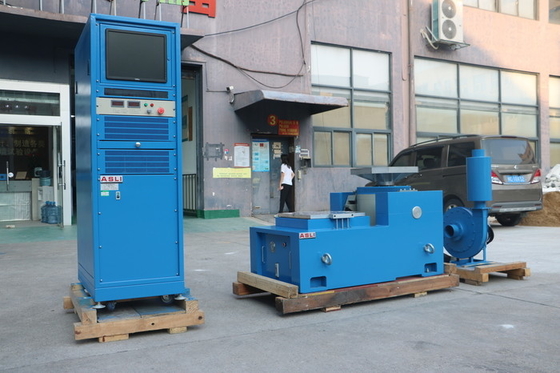

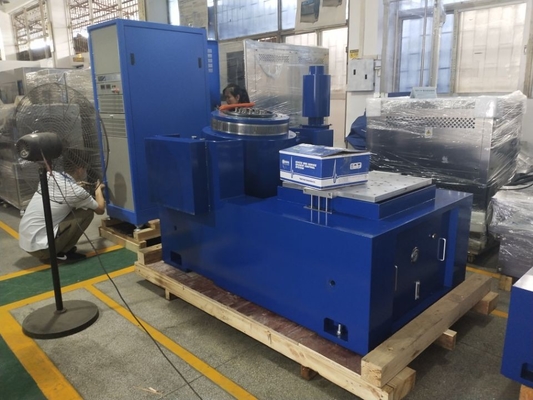

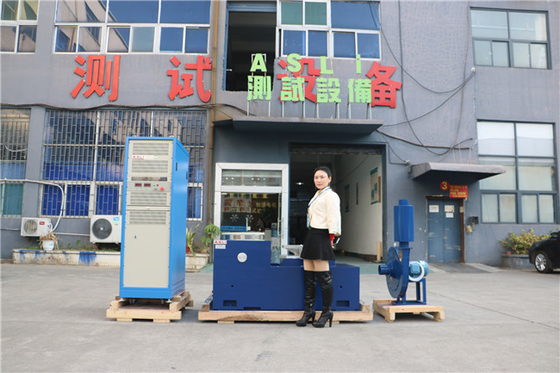

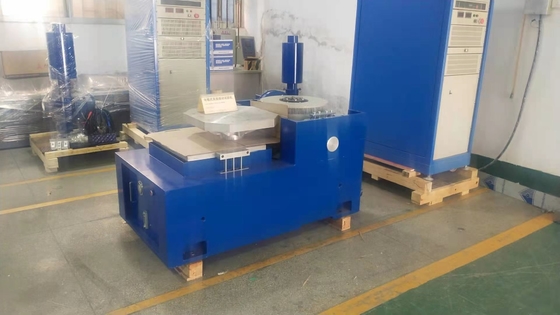

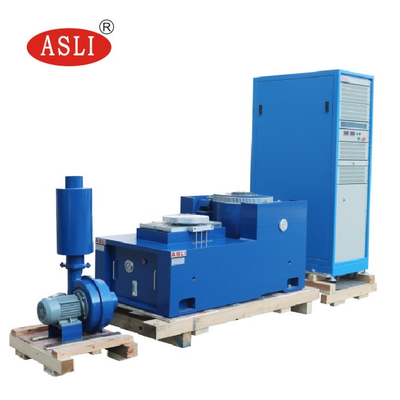

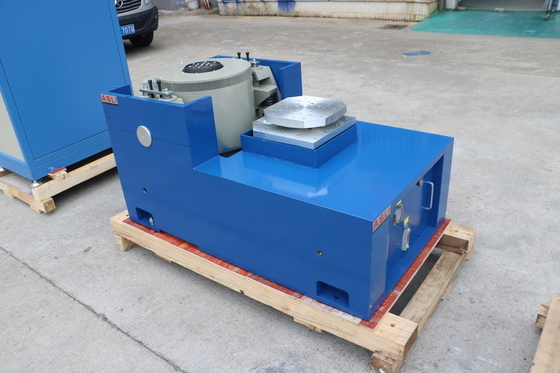

الصور للإشارة:
إذا كان لديك أي شكوك أو احتياجات حول مختبر الكهرومغناطيسية عالمية اختبار نوع الاهتزاز لاختبار الاهتزاز المتسارع، يرجى عدم التردد في إرسال استفسارك.
