OEM / ODM معدات اختبار طاولة الاهتزاز المقبولة للأجهزة البصرية
تفاصيل المنتج
| قوة جيبية: | 3000 ن | سرعة: | 1.6 م / ث |
|---|---|---|---|
| اتجاه الاهتزاز: | عمودي أفقي | طلب: | معمل |
| تكرار: | 3 ~ 3500 هرتز | قوة: | 380 فولت 3 فاز |
| إبراز |
معدات اختبار طاولة الاهتزاز OEM,معدات اختبار طاولة الاهتزاز ODM,معدات اختبار الاهتزاز 3500 هرتز |
||
وصف المنتج

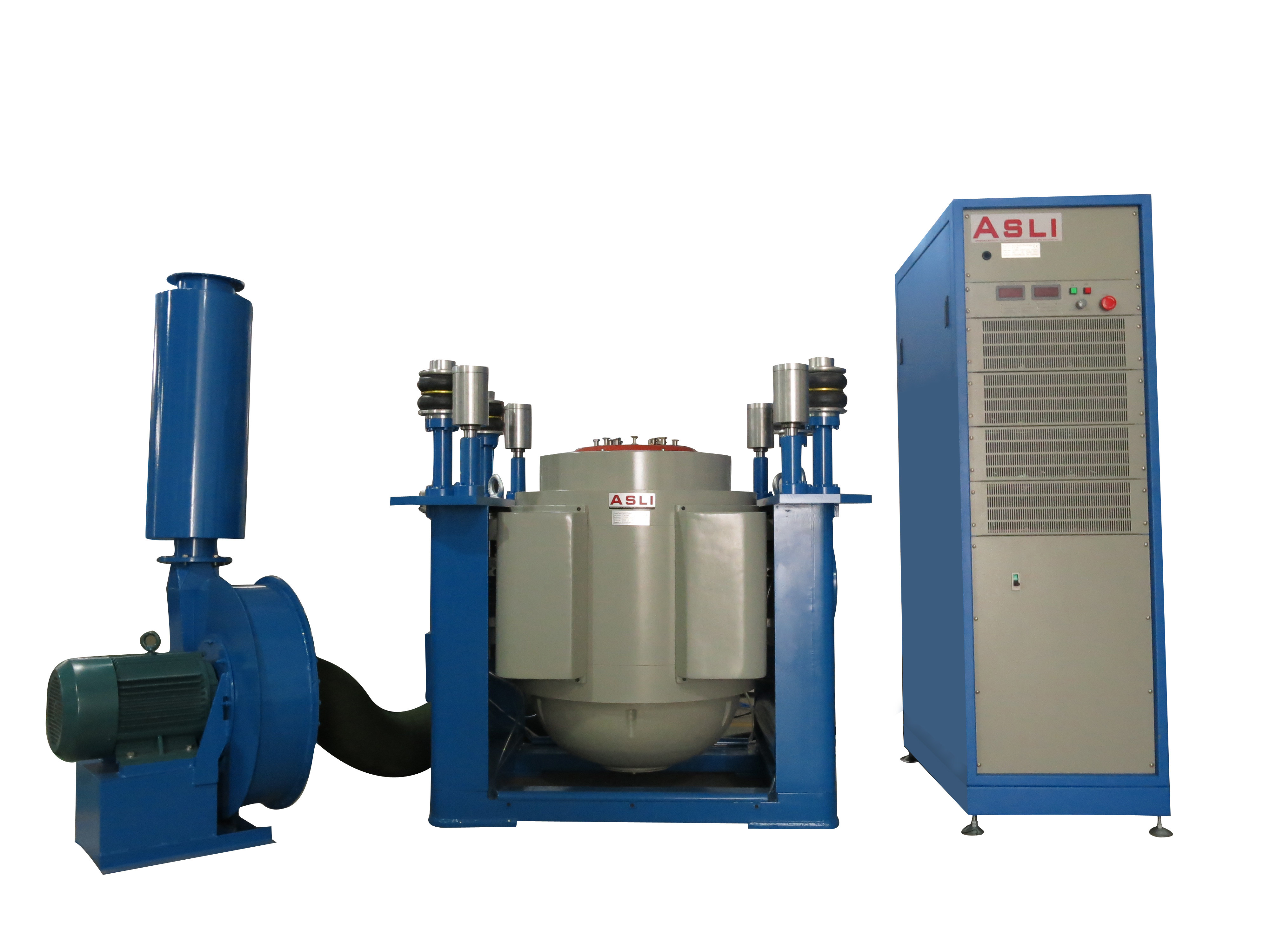

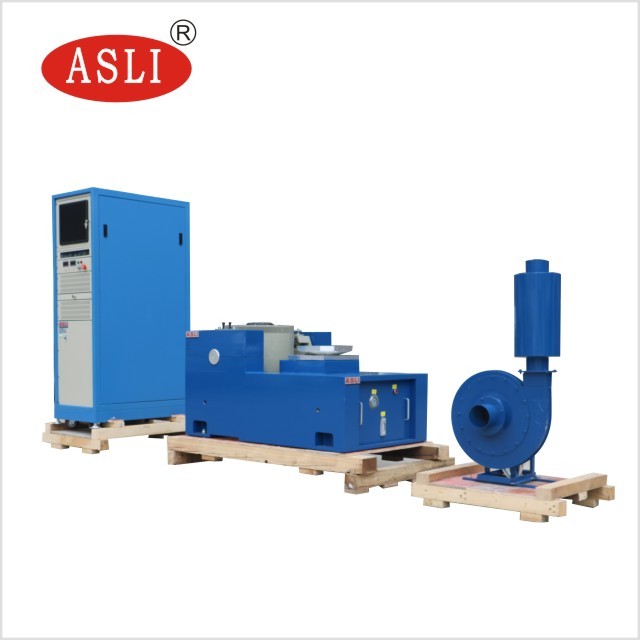

تم تصميم نظام اختبار الاهتزاز الكهروديناميكي هذا للاختبار الدقيق للأجهزة البصرية والمعدات الحساسة الأخرى. يوفر اختبار اهتزاز جيبية وعشوائية وصدمات موثوقة عبر نطاق تردد واسع، ويلبي معايير MIL-Std-810F و MIL-Std-810G لتطبيقات المختبرات.
- هيكل دائرة ديناميكي مصمم جيدًا، مع تردد رنين محوري أعلى للمرحلة.
- دائرة مغناطيسية مزدوجة، تسرب مغناطيسي منخفض، هيكل مدمج وتصميم عقلاني.
- محامل أسطوانية لقضيب التأرجح وجسم مركب موجه، صلابة توجيهية، قدرة على الحمل غير المتمركز.
- أساس عزل ذراع الرافعة مخصص للاستخدام الهرموني، سهولة التركيب والتنقل.
- تقنية متقدمة تتحرك حول النظام لضمان موثوقية عالية للدائرة الديناميكية.
- تصميم مجاري هواء جديد وتأثير تبريد محسّن.
- صلابة ثابتة، صلابة ديناميكية للبالون الصغير الحامل، زيادة سعة طاولة الاهتزاز، تحسين الأداء منخفض التردد.
- القوة المقدرة: قوة جيبية 3000 نيوتن؛ قوة عشوائية 3000 نيوتن؛ قوة صدمة 6000 نيوتن
- نطاق التردد: 3 هرتز إلى 3500 هرتز - تردد ثابت، مسح ذهابًا وإيابًا، جيبية، عشوائي، صدمة
- وضع المسح الترددي: خطي، لوغاريتمي، مسح ذهابًا وإيابًا، تردد ثابت
- مرات المسح الترددي: 1 إلى 32767
- وقت المسح الترددي: تردد ثابت / مفرد 1-3600 دقيقة؛ يمكن عرض منحنيات المسح الترددي
- الحد الأقصى للتسارع: 1000 م/ث² (بدون حمل)
- الحد الأقصى للسرعة: 1.6 م/ث
- الحد الأقصى للإزاحة: 25 مم ذروة إلى ذروة (بدون حمل)، ذروة مزدوجة
- إزاحة الصدمة: 25 مم
- وزن الملف المتحرك: 3.5 كجم
- اتجاهات الاهتزاز: عمودي
- موجة الاهتزاز: جيبية، عشوائية، صدمة
- قطر الملف المتحرك: φ150 مم
- أبعاد نظام الاهتزاز: عرض 750 × ارتفاع 599 × عمق 680 مم
- وزن نظام الاهتزاز: 490 كجم
نحن مصنعون لمنتجات سلسلة شاكر الاهتزاز الكهروديناميكي عالي التردد. تعتمد أنظمتنا على تقنيات حديثة متقدمة بما في ذلك "هيكل الدائرة المغناطيسية المزدوجة" و "دوائر عمل الهيكل ذاتية التوليد" و "الدعم الجوي" و "محامل الأسطوانة والتوجيه الخطي" و "عزل ذراع الرافعة". يمكن لهذه الأنظمة إكمال اختبارات الاهتزاز الجيبية لمحور X و Y و Z واختبارات الاهتزاز العشوائي واسع النطاق، بالإضافة إلى اختبارات طيف استجابة النبض والصدمة الكلاسيكية (نصف جيبية، شبه منحرف، موجة سن المنشار).
تستخدم هذه المنتجات على نطاق واسع في مجالات الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والأجهزة المنزلية.
| الموديل | قوة الجيبية المقدرة (نيوتن) | قوة العشوائية المقدرة (نيوتن) | نطاق التردد (هرتز) | التسارع المقدر (م/ث²) | السرعة المقدرة (م/ث) | الإزاحة المقدرة (ذروة إلى ذروة) مم | الحد الأقصى للحمل (كجم) | الملف المتحرك (كجم) | أبعاد الملف المتحرك (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- يضمن هيكل الدائرة المغناطيسية المزدوجة شدة مجال مغناطيسي عالية ويقلل من تسرب التدفق. يمكن لهيكل إزالة المغنطة الخاص تقليل تسرب التدفق إلى أقل من 1 ملي تسلا.
- يوفر زنبرك على شكل حرف U، ومحامل أسطوانية، وتوجيه خطي مقاومة قوية للحمل المنحرف.
- تستخدم النوابض الهوائية لعزل الاهتزازات. يعمل نظام الاهتزاز بثبات حتى مع الحمل الثقيل - لا توجد حاجة لأساس خاص.
- يتم توفير أجهزة حماية ضد الحرارة الزائدة، والحمل الزائد، والتيار الزائد، والجهد الزائد، والإزاحة الزائدة لجهاز اختبار الاهتزاز. تغطي أجهزة حماية الشبكة الكهربائية الجهد الزائد، والجهد المنخفض، ونقص الطور. تشمل حماية طاقة القيادة تحديد التيار، والبدء الناعم، ودرجة الحرارة الزائدة، والتيار القصير، وحماية فشل الوحدة.
- يمكن إكمال اختبارات البيئة الجيبية والعشوائية والصدمية.
- يحتوي هذا النظام على الحد الأدنى من المتطلبات لتقلب الجهد - ±10% مقبول.
- يحتوي هذا النظام على الحد الأدنى من المتطلبات لمقاومة التأريض - ≤4 أوم مقبول.
- موثوقية عالية، مناسبة بشكل خاص للتشغيل لفترات طويلة.
- ضمن طاولة تحميل صغيرة لتحقيق تسارع وتردد عمل أعلى، مما يحسن قدرة التحميل وأداء طاولة الجهاز بأكملها.

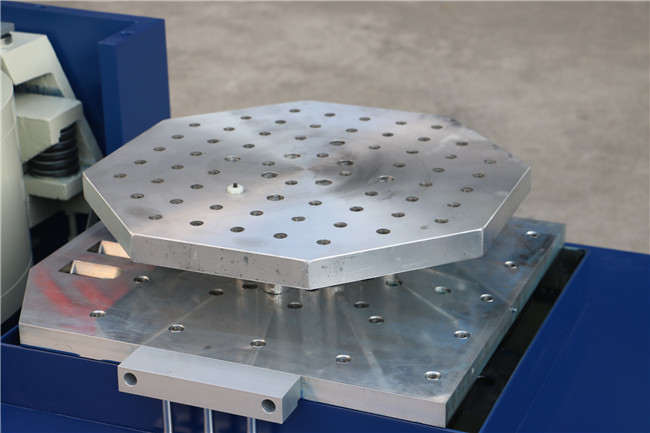

- الطاولة الأفقية وطاولة الاهتزاز من النوع المتكامل، مع هيكل مثالي وملاءمة للتركيب والتعديل.
- مسار ضغط ثابت، على شكل V، مع قدرة على مقاومة الميل ومقاومة التحميل المنحرف. مضخة زيت مدمجة، هيكل جيد وسهل التشغيل.
| الموديل | حجم الطاولة (مم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كجم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |

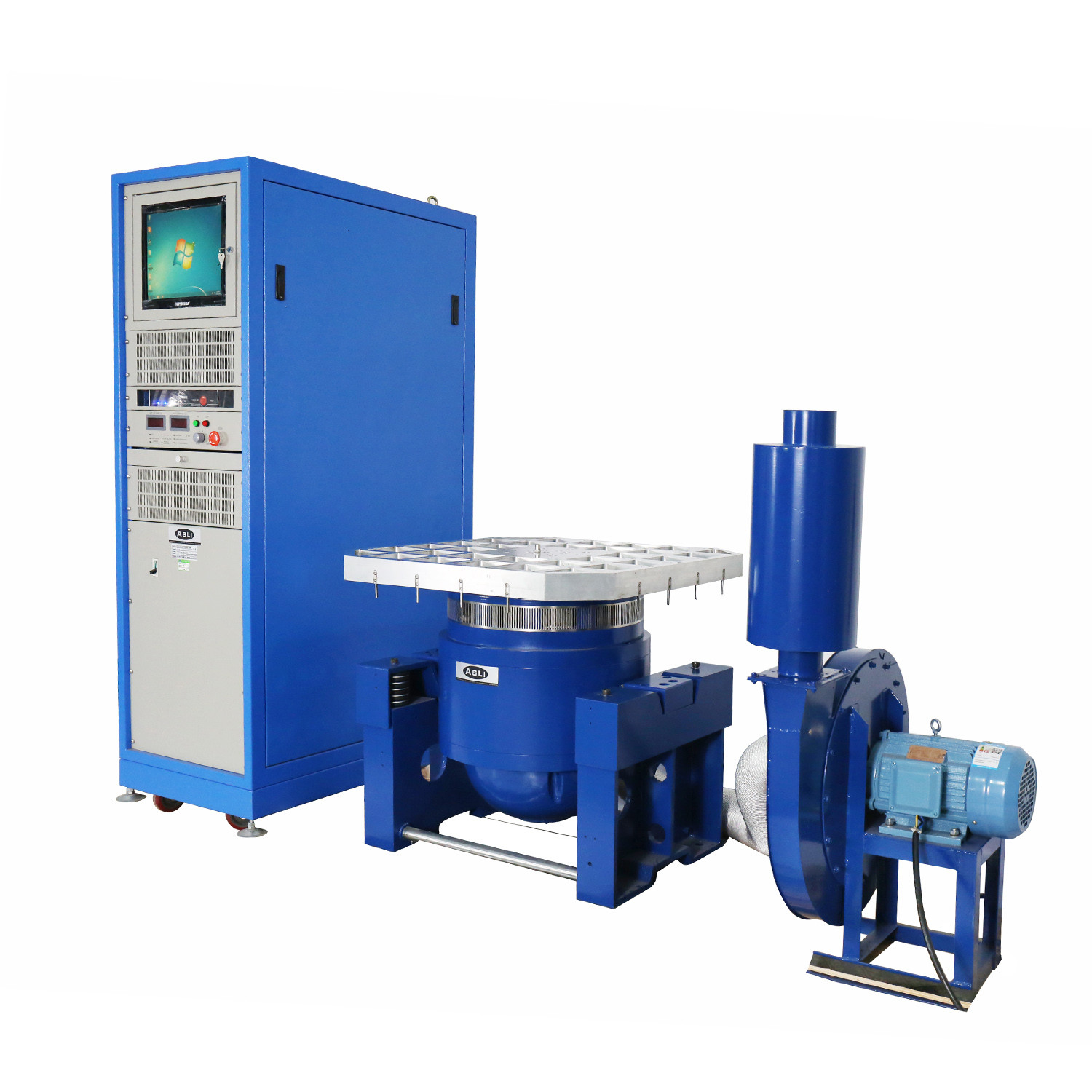

تم حساب طاولة التوسيع العمودية VT والمشابك المحددة بدقة وتم تصميمها بعناية لضمان حصول العميل على أفضل أداء وفقًا للهيكل المثالي والمواد عالية الجودة والصنعة.
| الموديل | الوزن (كجم) | الحد الأقصى للتردد (هرتز) | حجم الطاولة |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (طاولة دائرية) | 220 | 350 | φ1200 |
إذا كانت لديك أي استفسارات حول آلة اختبار الإجهاد الميكانيكي للاهتزاز الكهروديناميكي عالي التردد، فلا تتردد فيالاتصال بنا.
