هزاز كهرو ديناميكي عالي التردد بتبريد الهواء مع ملف متحرك كبير
تم تصميم نظام اختبار الاهتزاز الكهرومغناطيسي من سلسلة ES خصيصًا لتلبية الحاجة إلى التشغيل لفترة طويلة ، ويمكن أن يحقق تركيب قاعدة مقاومة للاهتزاز اهتزازًا رأسيًا وأفقيًا. تم تثبيت منصة قياسية بجهاز عزل الصدمات الهوائية عالي الكفاءة بحيث يمكن تقليل الاهتزازات المنقولة إلى المبنى ، وفي نفس الوقت تجنب الحاجة إلى أساس إضافي في معظم الحالات.
تتكون مجموعة كاملة من نظام اختبار الاهتزاز من الهزاز والطاقة ونظام التحكم في قياس الاهتزاز ، وفقًا للمعايير الوطنية والدولية ذات الصلة (مثل: MIL-STD و DIN و ISO و ASTM و IEC و ISTA و GB و GJB و JIB و BS وما إلى ذلك) لتوفير الدعم الفني لإنشاء فحص جودة المنتج.
ميزات المنتج
* نظام تعليق مرن ودليل خط مستقيم ، وقدرة تحمل قوية ، وأداء توجيه جيد وثبات عالي.
* صلابة ثابتة للوسادة الهوائية المركزية كبيرة ، والصلابة الديناميكية صغيرة ، وقدرة التحمل قوية ، والأداء الديناميكي ممتاز.
* تشخيص الفحص الذاتي السريع وحماية السلسلة ، والسلامة والموثوقية العالية ؛
* يجعل جهاز عزل وتخميد الوسادة الهوائية الهزاز لا يحتاج إلى الأساس الخاص ، ويعيد إنتاج موجة الاهتزاز بشكل مثالي ويقلل من انتقال الاهتزاز.
* توفير استخدامات مختلفة لمنصات التوسيع الأفقية والرأسية ؛
* يمكن استخدامه مع جميع أنواع وحدات التحكم في الاهتزاز ، والتشغيل بسيط.
المعايير:
| نموذج |
جيبية مقدرة القوة (N) |
عشوائي مقدر القوة (N) |
تردد النطاق (هرتز) |
تسارع مقدر (م / ث2) | السرعة المقدرة (م / ث) |
الإزاحة المقدرة (p-p) مم |
الحد الأقصى للتحميل (كجم) | ملف متحرك (كجم) |
بعد ملف متحرك (مم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ميزات المقعد الممتد الرأسي:
VT مقعد ممتد رأسي ومشابك محددة ، محسوبة بدقة ، تصميم متقن ، لضمان حصول العميل على أفضل أداء وفقًا لما هو مثالي
ميزات الحامل الأفقي:
داخل مقعد تحميل صغير لتحقيق تسارع أعلى وتردد عمل ، لتحسين قدرة التحميل وأداء مقعد الجهاز بأكمله.
المقعد الأفقي ومقعد الاهتزاز من النوع المتكامل ، بهيكل مثالي ، وسهولة في التركيب والتعديل.
مسار الضغط الثابت ، على شكل V ، مع القدرة على مقاومة المنحدر والتحميل المتحيز.
مضخة زيت مدمجة ، هيكل جيد وسهل التشغيل.

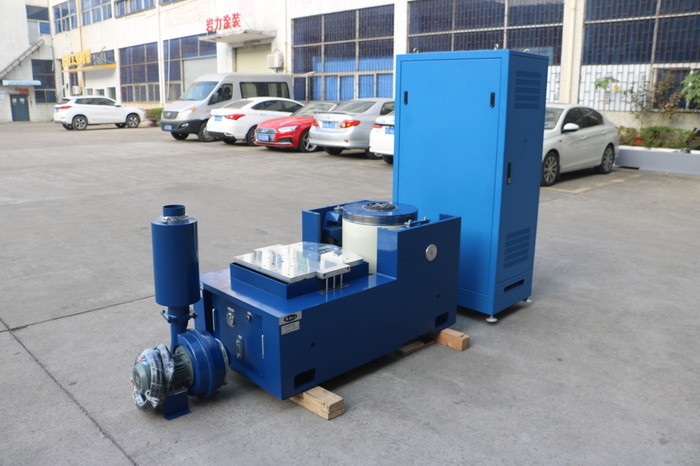

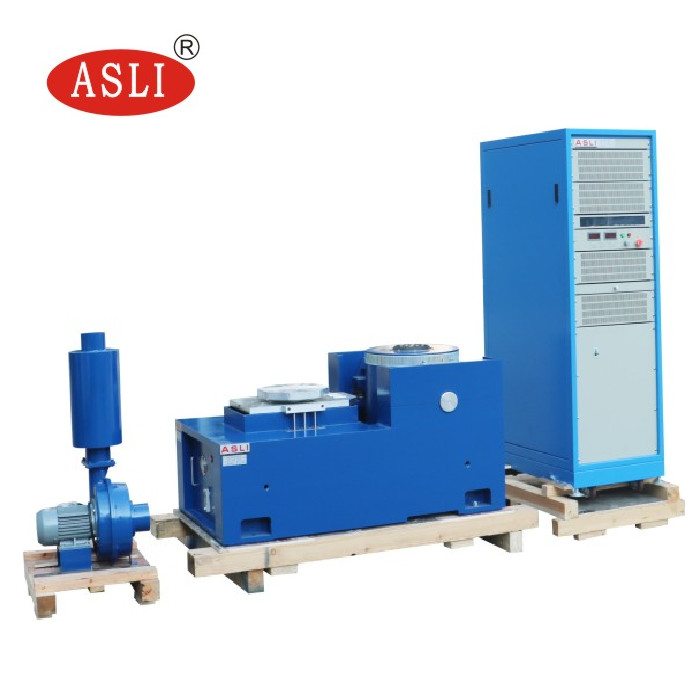

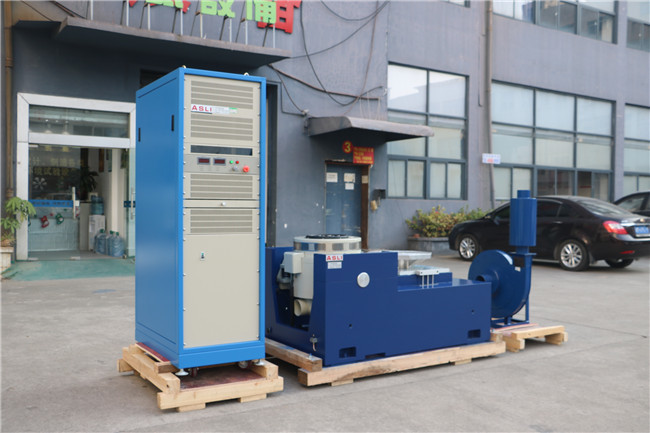

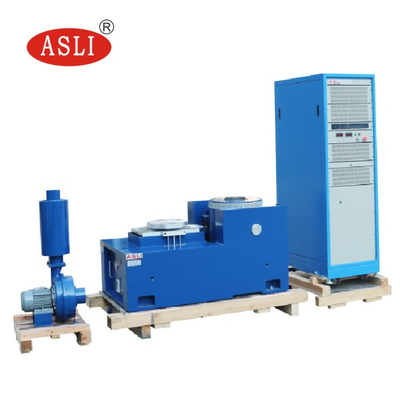

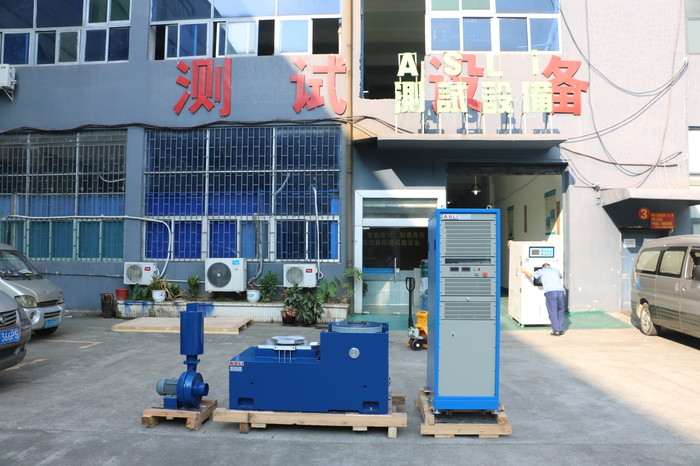

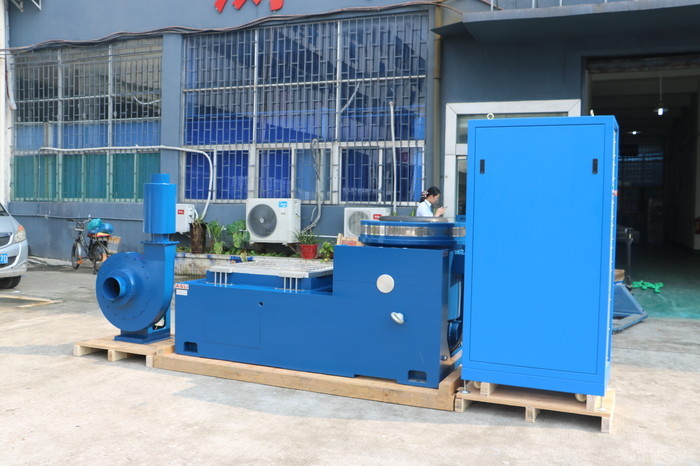

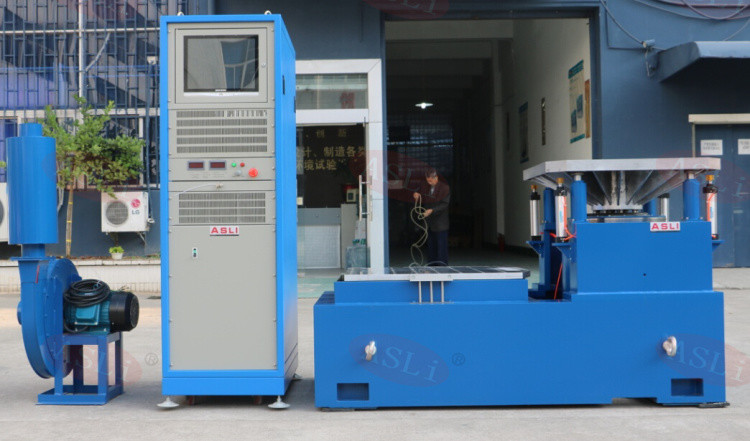

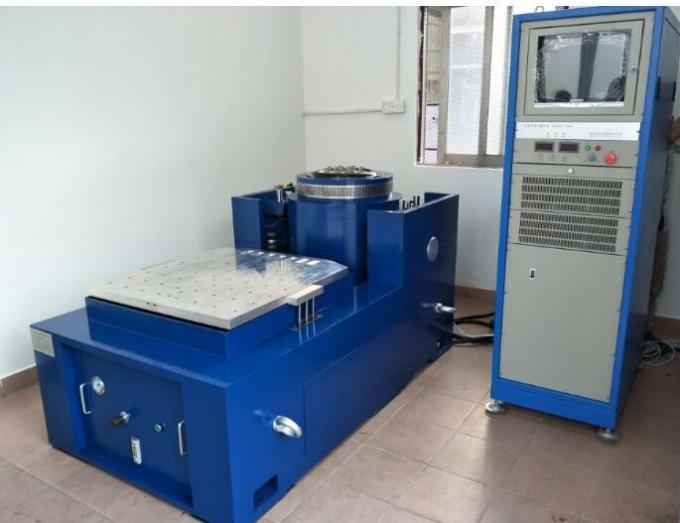

صور للرجوع إليها:
المنتجات ذات الصلة:
 |
 |
 |

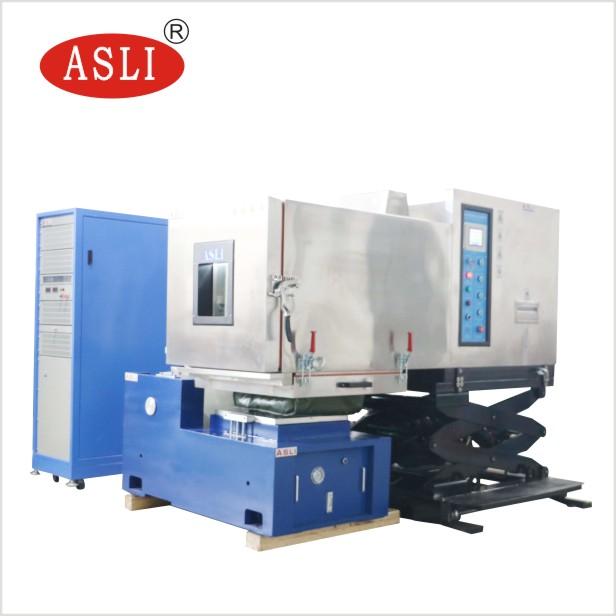

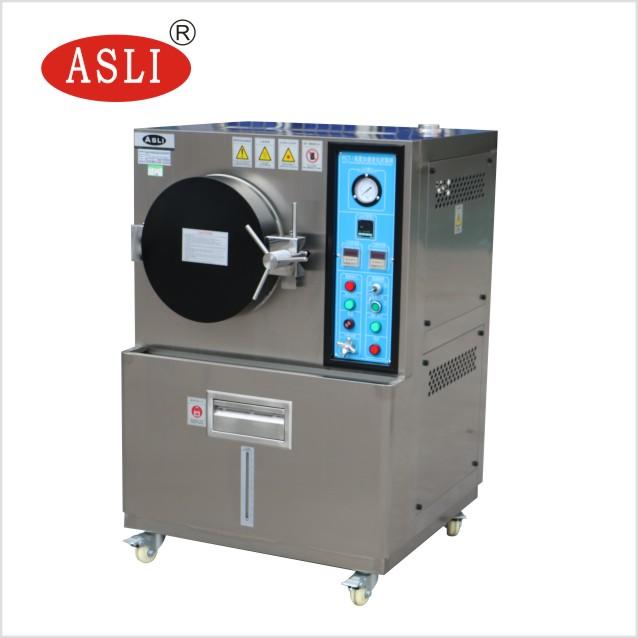

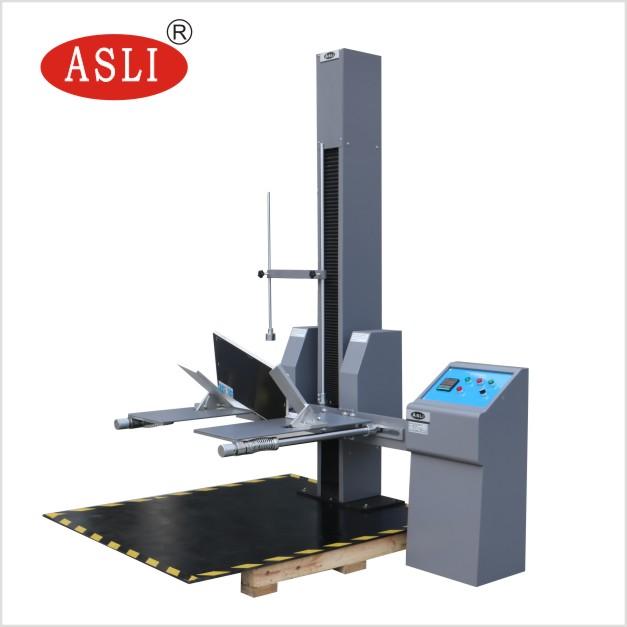

| غرفة اختبار PCT | آلة اختبار السقوط | هزاز درجة الحرارة والرطوبة |
