2000kg.F آلة الاهتزاز الاهتزاز ، 1.6m / s الأنظمة الكهروديناميكية شاكر
تفاصيل المنتج
| قوة جيبية: | 20000 ن | سرعة: | 1.6 م / ث |
|---|---|---|---|
| اتجاه الاهتزاز: | رَأسِيّ | تسريع: | 100 جرام |
| تكرار: | 3 ~ 3000 هرتز | قوة: | 380 فولت 3 فاز |
| النزوح: | 51 ملم | لفائف متحركة: | 320 نانومتر |
| إبراز |
2000kg.f آلة الاهتزاز الاهتزاز,1.6m / s آلة الاهتزاز الاهتزاز,1.6m / s الكهروديناميكي الهزاز آلة |
||
وصف المنتج
أنظمة اختبار الاهتزاز في السيارات المصممة لمحاكاة الظروف الديناميكية في بيئة العمل والحقل.اختبار الاهتزاز عالي التردد لمجموعة واسعة من التطبيقات الصناعية.
اختبار الاهتزاز هو عملية تراقب مستويات وأنماط إشارات الاهتزاز داخل مكون، آلة،أو هيكل للكشف عن أحداث الاهتزاز غير الطبيعية وتقييم الحالة العامة لموضوع الاختبار.
نحن مصنعون من طاولة الاهتزاز الكهرومغناطيسية ذات المحور الثلاثيأنظمتنا تتبنى تقنيات حديثة متقدمة بما في ذلك بنية دائرة مغناطيسية مزدوجة، الدوائر عمل الهيكل العظمي ذاتية التوليد، الدعم في الهواء، محامل الدوار والإرشاد الخطي، وعزل trunnion.Z اختبارات الاهتزازات الصينوسية ثلاثية المحور واختبارات الاهتزازات العشوائية على النطاق العريض، فضلا عن اختبارات النبض الكلاسيكية (نصف الصينوس، التريبيزويدي، موجة الأسنان المنشارة) واختبارات طيف استجابة الصدمة.
تستخدم هذه المنتجات على نطاق واسع في مجالات الدفاع الوطني والأسلحة والطيران والفضاء الجوي والاتصالات والإلكترونيات والأجهزة الكهربائية والآلات المنزلية.
- هيكل عظمي دائري ديناميكي مصمم بشكل جيد مع تردد الرنين المحوري في مرحلة أعلى
- تصميم دوائر مغناطيسية ذات تسرب تدفق مغناطيسي منخفض، هيكل مضغوط، وتخطيط عقلاني
- محامل الدوار الدوار مع توجيه صلب الجسم المركب المستقيم والموجه نحو الاستيراد ، مما يوفر قدرة تحميل غريبة ممتازة.

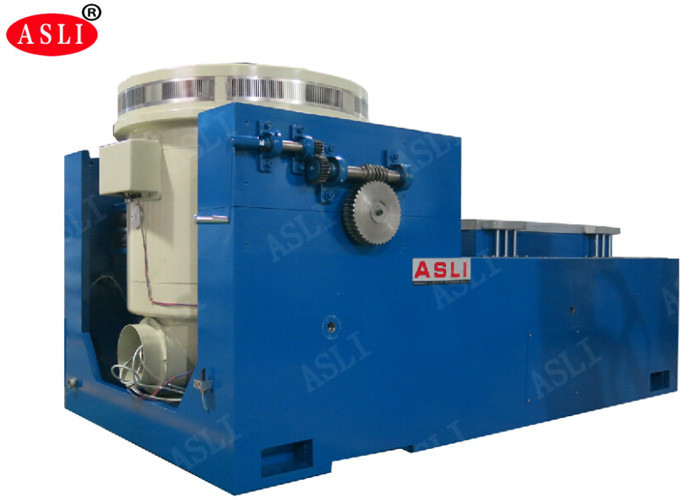

- أساس العزل Trunnion مخصص لاستخدام الهرمونات، مع تثبيت محمول مريح.
- التكنولوجيا المتقدمة نظام التحرك حول يضمن موثوقية عالية من الدائرة الديناميكية.
- تصميم قناة جديدة يعزز تأثير التبريد.
- صلابة ثابتة و صلابة ديناميكية للبالون الصغير الذي يحمل يزيد من سعة طاولة الاهتزاز و يحسن أداء الترددات المنخفضة.
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | أبعاد الملفات المتحركة (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- داخل مقعد تحميل صغير ، يتم تحقيق تسارع أعلى وتردد العمل ، مما يحسن من قدرة تحميل وأداء مقعد الآلة بأكمله.

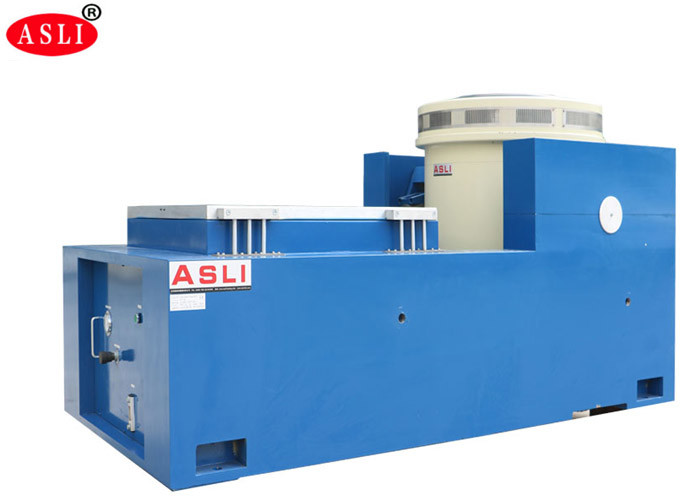

- المقاعد الأفقية ومقاعد الاهتزاز هي نوع متكامل مع هيكل مثالي ، مما يوفر الراحة للتثبيت والتنظيم.
- مسار ضغط ثابت، تصميم على شكل حرف V، مع القدرة على مقاومة المنحدر ومقاومة تحميل التحيز.
- مضخة زيت مدمجة مع بنية جيدة وسهولة التشغيل.
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5-800 5-1100 5-1400 | 126 168 210 |
VT العمودية الممتدة البنك والمشابك المحددة يتم حسابها بدقة وتصميمها بعناية لضمان العميل الحصول على أفضل أداء، على أساس هيكل مثالي،مادة عالية الجودة، والعمل الممتاز.
| النموذج | الوزن (كيلوغرام) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (المقعد الدائري) | 220 | 350 | Φ1200 |
لمزيد من المعلومات حولأنظمة اختبار الاهتزاز في السيارات ذات التصنيف الأعلىمصممة لمحاكاة الظروف الديناميكية للبيئة العملية والميدانية،مرحباً بك في الاتصال بنا!
