Product Details
| قوة جيبية: | 10000n | نطاق التردد: | 5 هرتز إلى 3000 هرتز |
|---|---|---|---|
| تأثير الإزاحة: | 51mm | وزن الملف المتحرك: | 14 كجم |
| موجة الاهتزاز: | صدمة ، جيبية ، عشوائية | اتجاهات الاهتزاز: | اهتزاز رأسي + اهتزاز أفقي |
| طريقة التحكم: | المضخم | القوة العشوائية المقدرة: | 10000n |
| التسارع المقدر: | 1000 م / ثانية 2 | السرعة المقدرة: | 1.8 م/ث |
| <i>Max.</i> <b>الأعلى.</b> <i>loading</i> <b>جار التحميل</b>: | 270 كجم | قطر الملف المتحرك: | Φ240 |
| التردد المحوري من الدرجة الأولى: | 3500 هرتز | نوع المحرك: | الضوء ، صلابة عالية |
| مسار الضغط الثابت: | شكل V | ||
| إبراز |

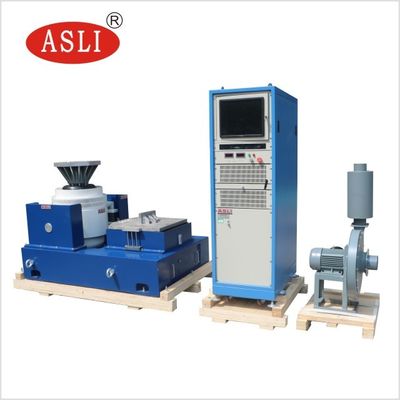

10000N Sine Force Vibration Shaker System,5 Hz to 3000Hz Vibration Test Machine,51mm Impact Displacement Electrodynamics Vibration Shaker |
||
Product Description
آلة الاختبار عالية التردد العمودية الالكترونية الاهتزاز هزة طاولة مصممة مع هيكل دائرة مغناطيسية مزدوجة، حلقات عمل الهيكل العظمي ذاتية التوليد، دعم في الهواء،محامل عجلاتهذا التكنولوجيا الحديثة المتقدمة تمكن من إكمال اختبارات الاهتزازات الصينوسية ثلاثي المحور X، Y، و Z، اختبارات الاهتزازات العشوائية النطاق العريض،اختبارات النبضات الكلاسيكية (نصف الصينوس)، الموجة الترابيزيومية، موجة أسنان المنشار) ، واختبارات طيف استجابة الصدمة.
تستخدم هذه الأنظمة على نطاق واسع في مجالات الدفاع الوطني والأسلحة والطيران والفضاء الجوي والاتصالات والإلكترونيات والأجهزة الكهربائية وصناعات الأجهزة المنزلية.
قدرة الاختبار:من 5 هرتز إلى 3000 هرتز التردد الثابت، التجول ذهابا وإيابا، اختبار الصين، العشوائي، والصدمة.
هذه الاهتزازات عالية التردد مناسبة لاختبار مجموعة واسعة من المكونات السيارات والكهربائية، بما في ذلك:
- أجهزة إلكترونية للسيارات
- مجموعات عدادات المحركات
- بطاريات السيارات
- المعدات الكهربائية للسيارات
- محركات السيارات
- بطاريات كهربائية قابلة للذوبان في الماء
- صمامات الأمان
- ضاغطات تكييف الهواء للسيارات
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- هيكل هيكلي متحرك مع تردد رنين محوري من الدرجة الأولى
- أسلحة خفيفة ، صلابة عالية ، وتردد يصل إلى 3500 هرتز.
- جهاز كمبيوتر للتحكم في خطوط الاتصال مع تخزين المواد الفوري
- عرض مخطط التحكم لمراقبة في الوقت الحقيقي.
- مقاومة منخفضة وتصميم عالية الأداء كفاءة عالية، تكلفة منخفضة.
- موثوقية عالية مع معدل خطأ منخفض.

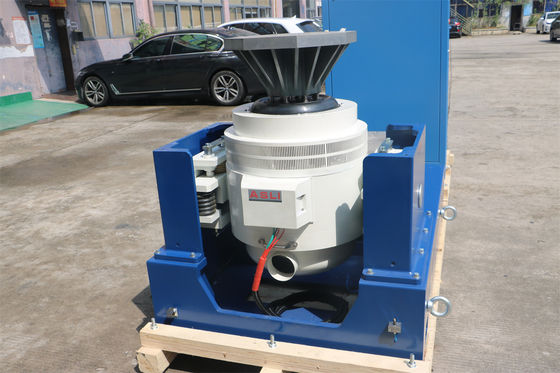

المقبضات العمودية الممتدة و المحددة من VT تم حسابها بدقة وتصميمها بعناية لضمان حصول العميل على أفضل أداء من خلال هيكل مثاليمواد عالية الجودة، والعمل الممتاز.

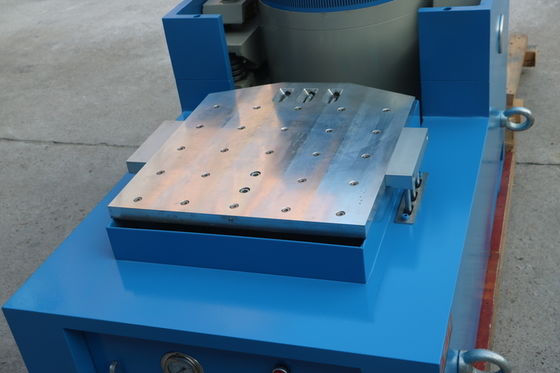

داخل مقعد تحميل صغير ، يدرك الموسع الأفقي تسارعًا أعلى وتردد العمل ، مما يحسن من قدرة تحميل وأداء مقعد الآلة بأكمله.
- المقاعد الأفقية ومقاعد الاهتزاز هي نوع متكامل مع هيكل مثالي ، مما يوفر الراحة في التثبيت والتنظيم.
- مسار ضغط ثابت، على شكل V، مع القدرة على مقاومة المنحدر ومقاومة الحمل التحيز.
- مضخة زيت مدمجة مع بنية جيدة وسهولة التشغيل.
نحن مصنعون من معدات الاختبار منذ فترة طويلةلقد كرّسنا أنفسنا لمعدات اختبار محاكاة البيئة و آلات اختبار الاهتزاز الميكانيكي والصدماتآلة اختبار الطاولة المزدوجة عالية التردد العمودية للكهرباء الديناميكية هي واحدة من منتجاتنا النجمة، وحصلنا على شهادة الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة على الموافقة.
- ضمان جودة عالية
- شحنة مع الوثائق المهنية
- التعبئة حسب طلبك مع صورة قبل الشحن
- الرد في غضون 48 ساعة وتقديم حل في غضون 3 أيام عمل.
- الخدمة الاحترافية من مهندسيننا
- فترة الضمان: 12 شهراً
Product Highlights
توفر آلة اختبار طاولة شاكر الاهتزاز الديناميكي الكهربائي العمودي عالية التردد قوة جيبية / عشوائية تبلغ 10000 نيوتن ، نطاق 5-3000 هرتز ، إزاحة 51 مم ، حمل أقصى 270 كجم. يتميز بمحرك خفيف عالي الصلابة، ومسار ضغط ثابت على شكل حرف V، واهتزاز رأسي + أفقي، واختبار جيبي/عشوائي/صدمات. شهادة CE، مصنع لمدة 28 عامًا، ضمان لمدة 12 شهرًا.
