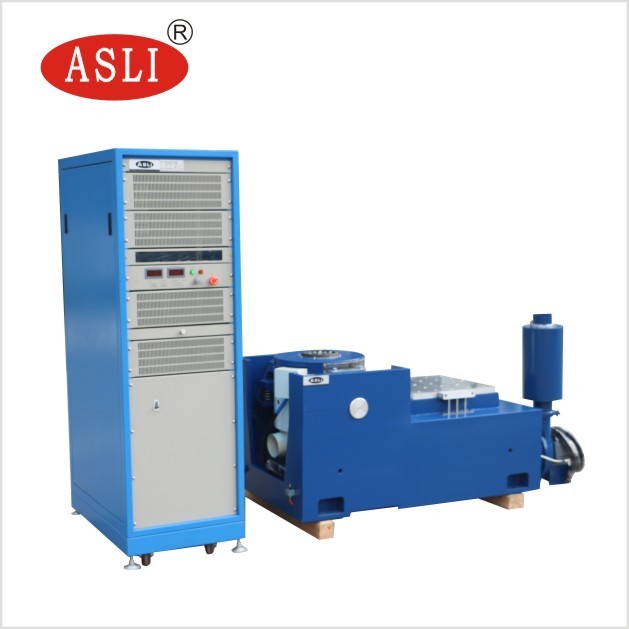

مقعد اختبار الاهتزازات لجهاز الهزاز الكهرومغناطيسي عالي التردد
Product Details
| SINE FORCE: | 30000N | speed: | 1.8m/s |
|---|---|---|---|
| vibration direction: | vertical horizontal | application: | Battery Pack |
| frequency: | 3~2500hz | power: | 380v 3 phase |
| displacement: | 75mm | function: | Sine Random |
| إبراز |
جهاز هز الكهربائي الديناميكي عالي التردد,مقعد اختبار الاهتزاز مع ضمان,معدات اختبار الاهتزازات الكهروديناميكية |
||
Product Description
نحن مصنعون لمنتجات أجهزة اختبار الاهتزاز الكهروديناميكية عالية التردد. تعتمد أنظمتنا على تقنيات حديثة متقدمة بما في ذلك هيكل الدائرة المغناطيسية المزدوجة، دوائر العمل الهيكلية ذاتية التوليد، الدعم الهوائي، محامل الأسطوانة والتوجيه الخطي، وعزل المحور. يمكن لهذه المنتجات إجراء اختبارات الاهتزاز الجيبي على المحاور X و Y و Z واختبارات الاهتزاز العشوائي واسع النطاق، بالإضافة إلى اختبارات النبض الكلاسيكية (نصف جيبي، شبه منحرف، موجة سن المنشار) واختبارات طيف استجابة الصدمة. تستخدم على نطاق واسع في مجالات الدفاع الوطني، الأسلحة، الطيران، الفضاء، الاتصالات، الإلكترونيات، الأجهزة الكهربائية، وصناعات الأجهزة المنزلية.
| الموديل | قوة الجيب المقدرة (نيوتن) | قوة العشوائية المقدرة (نيوتن) | نطاق التردد (هرتز) | التسارع المقدر (م/ث²) | السرعة المقدرة (م/ث) | الإزاحة المقدرة (من قمة إلى قمة) مم | الحد الأقصى للحمولة (كجم) | الملف المتحرك (كجم) | أبعاد الملف المتحرك (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- هيكل دائرة ديناميكي مصمم جيدًا، مع تردد رنين محوري أعلى.

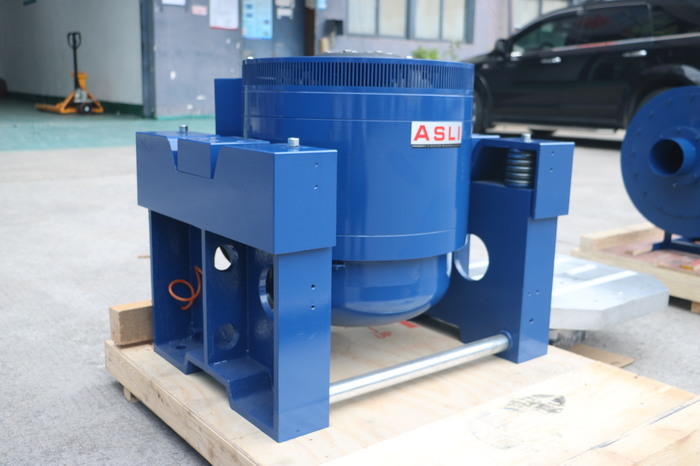

- دائرة مغناطيسية مزدوجة، تسرب مغناطيسي منخفض، هيكل مدمج وعقلاني.
- محامل أسطوانية لقضيب التأرجح، توجيه مستقيم وموجه نحو الاستيراد لصلابة الجسم المركب، مع قدرة على الحمل اللامركزي.
- أساس عزل المحور مخصص للاستخدام الهرموني، مع تركيب متحرك مريح.
- نظام حركة متقدم يضمن موثوقية عالية للدائرة الديناميكية.

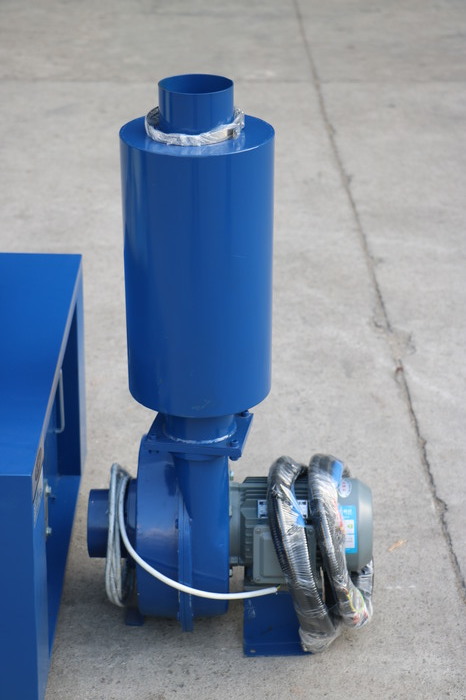

- تصميم مجاري هواء جديد يعزز تأثير التبريد.
- الصلابة الساكنة والصلابة الديناميكية للبالون الصغير للمحمل تزيد من سعة طاولة الاهتزاز وتحسن الأداء منخفض التردد.
- القوة المقدرة: قوة جيبية 3000 نيوتن؛ قوة عشوائية 3000 نيوتن؛ قوة صدمة 6000 نيوتن.
- نطاق التردد: 3 هرتز إلى 3500 هرتز؛ تردد ثابت، مسح ذهابًا وإيابًا، جيب، عشوائي، صدمة.
- وضع المسح الترددي: خطي، لوغاريتمي، مسح ذهابًا وإيابًا، تردد ثابت.
- مرات المسح الترددي: 1 إلى 32767.
- وقت المسح الترددي: تردد ثابت / مفرد 1–3600 دقيقة؛ يمكن عرض منحنيات المسح الترددي.
- الحد الأقصى للتسارع: 1000 م/ث² (بدون حمل).
- الحد الأقصى للسرعة: 1.6 م/ث.
- الحد الأقصى للإزاحة: 25 مم من قمة إلى قمة (بدون حمل)، ذروة مزدوجة.
- إزاحة الصدمة: 25 مم.
- وزن الملف المتحرك: 3.5 كجم.
- اتجاهات الاهتزاز: عمودي.
- موجة الاهتزاز: جيب، عشوائي، صدمة.
- قطر الملف المتحرك: φ150 مم.
- أبعاد نظام الاهتزاز: عرض 750 × ارتفاع 599 × عمق 680 مم.
- وزن نظام الاهتزاز: 490 كجم.
- يضمن هيكل الدائرة المغناطيسية المزدوجة شدة مجال مغناطيسي عالية ويقلل من تسرب التدفق. يمكن لهيكل إزالة المغناطيسية الخاص تقليل تسرب التدفق إلى أقل من 1 مللي تسلا.
- يوفر زنبرك على شكل حرف U، والأسطوانات، والمحمل الخطي مقاومة قوية للحمل المنحرف.
- تستخدم النوابض الهوائية لعزل الاهتزازات. يعمل نظام الاهتزاز بثبات حتى مع الأحمال الثقيلة؛ لا توجد حاجة لمؤسسة خاصة.
- يتم توفير أجهزة حماية ضد الحرارة الزائدة، الحمل الزائد، التيار الزائد، الجهد الزائد، والإزاحة الزائدة لجهاز اختبار الاهتزاز. تشمل أجهزة حماية الشبكة الكهربائية الجهد الزائد، الجهد المنخفض، وفقدان الطور. تشمل حماية طاقة القيادة تحديد التيار، البدء الناعم، درجة الحرارة الزائدة، التيار القصير، وحماية فشل الوحدة.
- يمكن إكمال اختبارات البيئة الجيبية والعشوائية والصدمية.
- هذا النظام لديه متطلبات منخفضة لتقلبات الجهد؛ ±10% مقبول.
- هذا النظام لديه متطلبات منخفضة لمقاومة التأريض؛ ≤4 أوم مقبول.
- موثوقية عالية، مناسبة بشكل خاص للتشغيل لفترات طويلة.
- ضمن طاولة تحميل صغيرة، يتم تحقيق تسارع وتردد عمل أعلى، مما يحسن قدرة التحميل وأداء طاولة الجهاز بأكملها.
- الحامل الأفقي وطاولة الاهتزاز من نوع متكامل، مع هيكل مثالي وتركيب وتعديل مريح.
- مسار الضغط الثابت، على شكل V، مع قدرة على مقاومة الميل والحمل المائل. مضخة زيت مدمجة، هيكل جيد، وتشغيل سهل.
| الموديل | حجم الطاولة (مم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كجم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
تم حساب طاولة VT العمودية الموسعة والمشابك المحددة بدقة وتصميمها بعناية لضمان حصول العميل على أفضل أداء وفقًا للهيكل المثالي والمواد عالية الجودة والصنعة.
| الموديل | الوزن (كجم) | التردد الأقصى (هرتز) | حجم الطاولة |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (طاولة دائرية) | 220 | 350 | φ1200 |
إذا كانت لديك أي استفسارات حول طاولة اختبار الاهتزاز الكهروديناميكية عالية التردد، فلا تتردد في الاتصال بنا.
