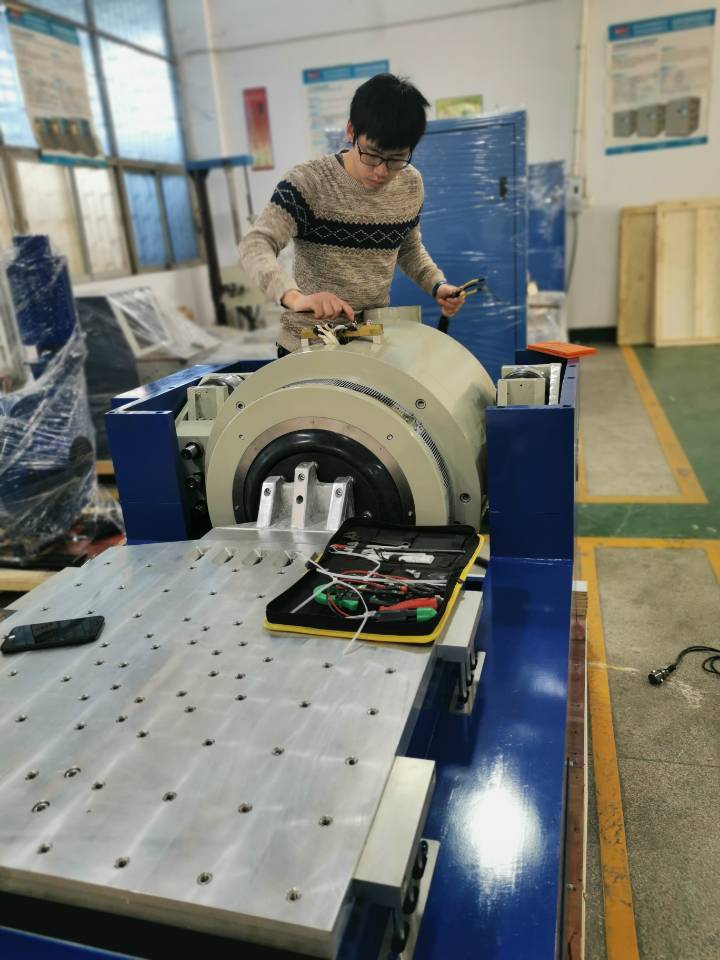

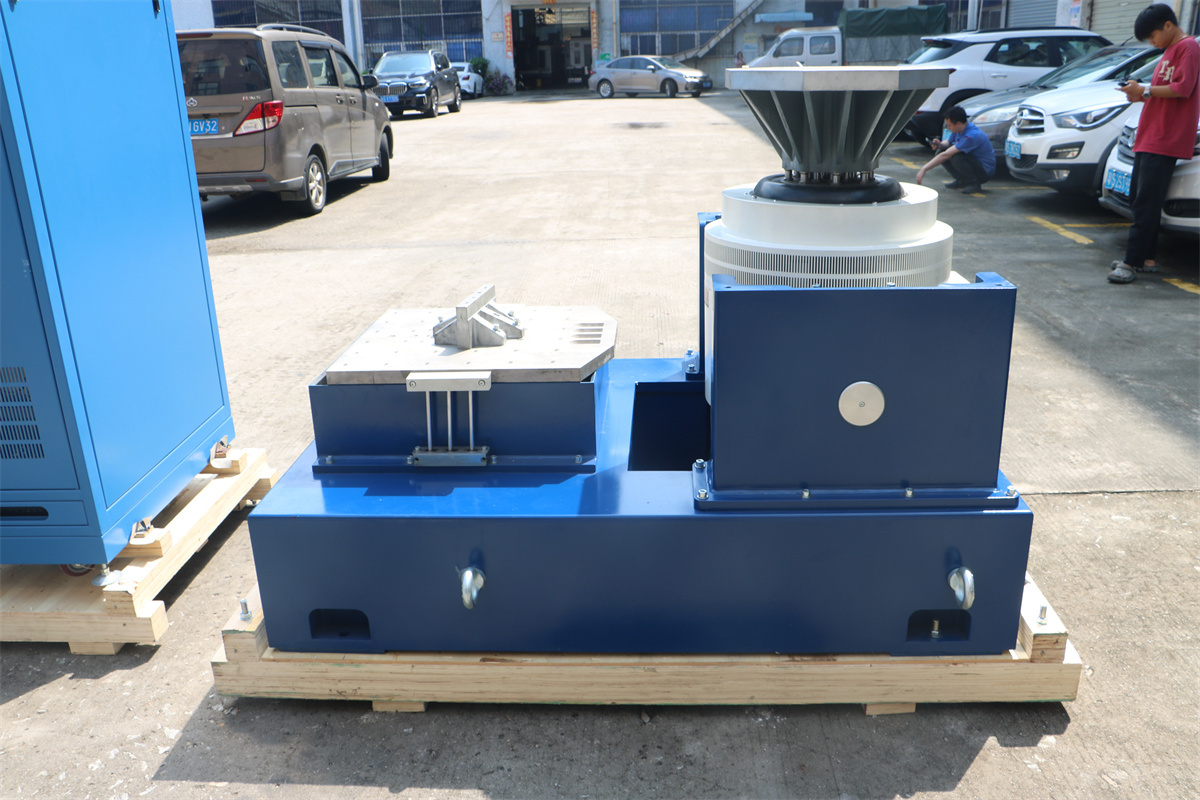

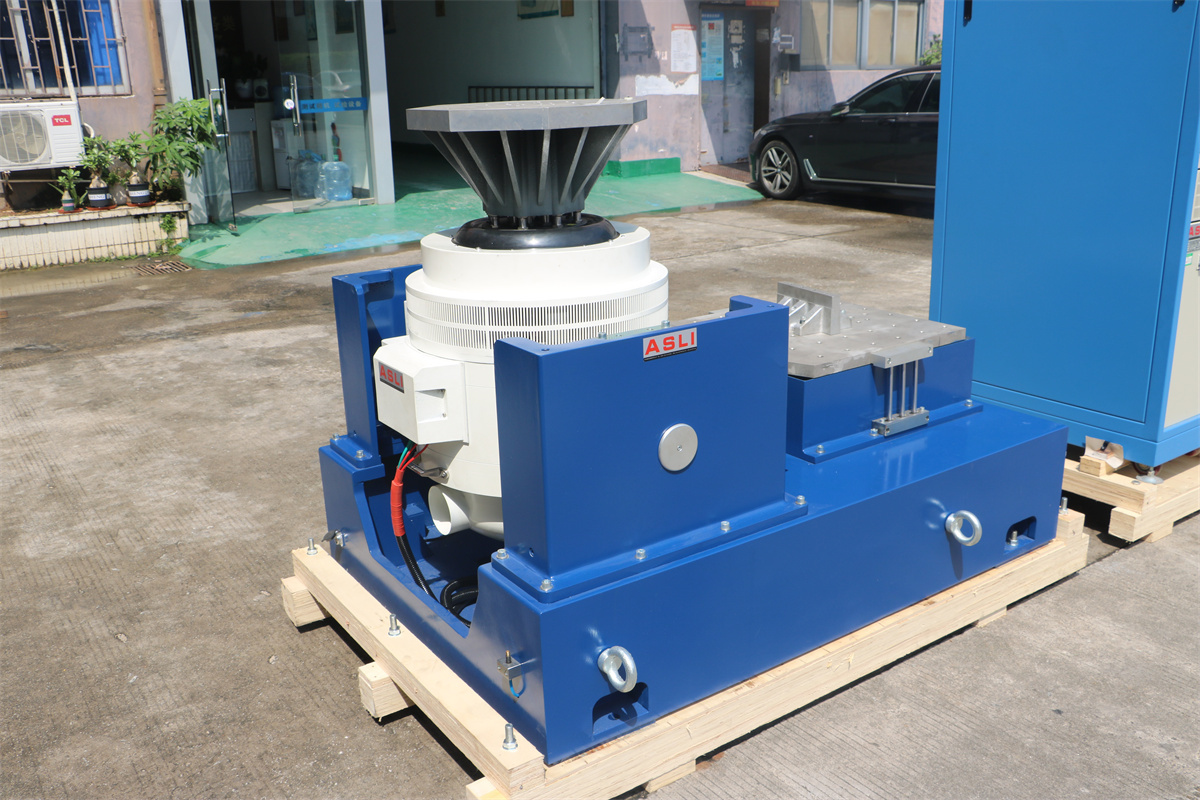

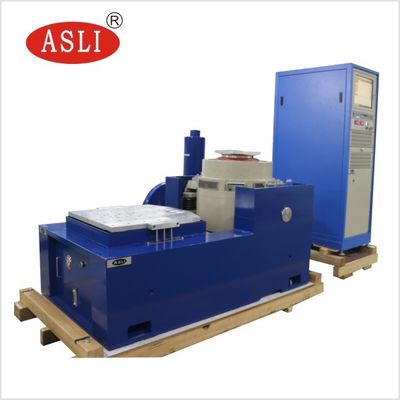

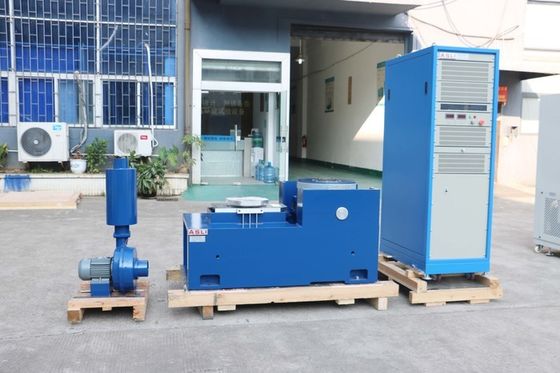

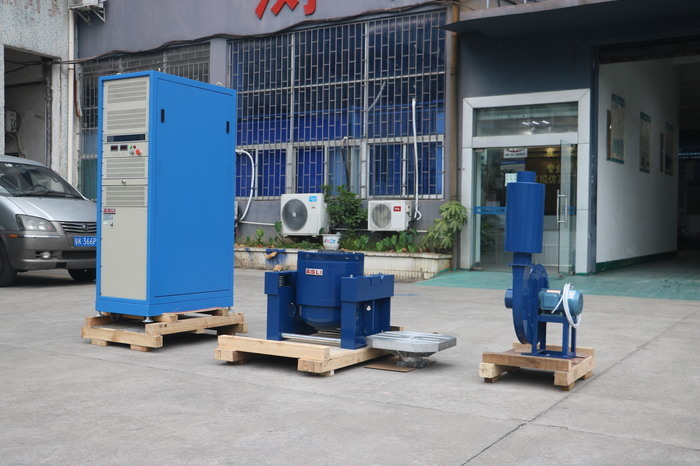

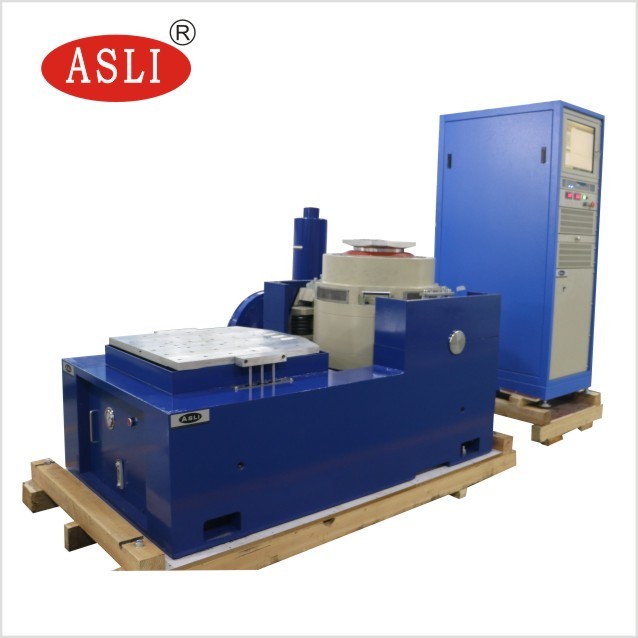

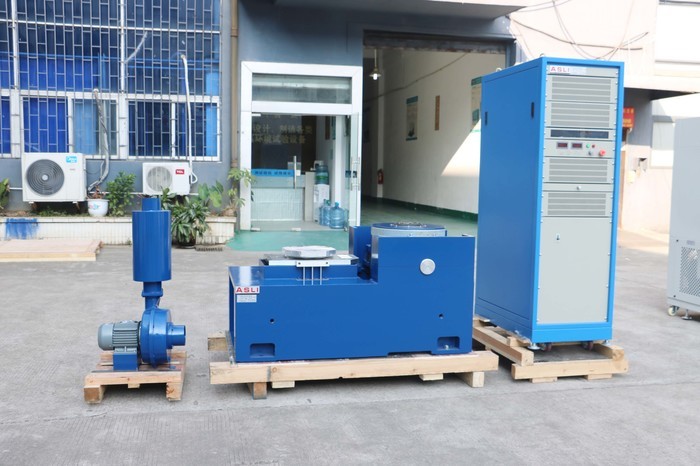

محاكاة النقل الهزاز الكهرومغناطيسي عالي التردد مع الجدول الأفقي
يمكن أن يستوفي نظام اختبار الاهتزاز معايير الاختبار التالية:
MIL-STD ، DIN ، ISO ، ASTM ، IEC ، ISTA ، NASA ، GB ، GJB ، JIS ، BS وما إلى ذلك.
التطبيق
أجهزة اختبار الاهتزاز عالية التردد / نظام التشنج الرأسي تطبيق لمعايير اختبار IEC ISTA MIL STD اعتمدت "هيكل الدائرة المغناطيسية المزدوجة" ، "دوائر عمل الهيكل العظمي التي يتم إنشاؤها من تلقاء نفسها""دعم في الهواء" و "حاويات الأدوات والإرشاد الخطي""عزلة الدرج" التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، يمكن إكمالها في اختبار الاهتزازات الصينوسية ثلاثي المحور X، Y، Z واختبارات الاهتزازات العشوائية النطاق العريض،يجب إكمالها باختبار الطيف الكلاسيكي (نصف الصينوس) للنبض والاستجابة للصدمةيستخدم على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.
المعلمات التقنية:
| مواصفات النظام | |||
| نموذج النظام: | ES- 60 | ||
| نطاق التردد: | 3~3500 | ||
| القوة المسجلة | الجانب الأبيض | 60000 | |
| عشوائي N | 60000 | ||
| الصدمة N | 120000 | ||
| الحد الأقصى لـ (أكس. | الصين (m/s2) | 1000 | |
| عشوائي (m/s2 rms) | 1000 | ||
| الصدمة ((m/s2) | 2000 | ||
| أقصى درجة | الصين (m/s2) | 1.8 | |
| الصدمة ((m/s2) | 1.8 | ||
| الحد الأقصى للضغط | الحد الأقصى للسفر ملم (ب-ب) |
51 | |
| الملفات المتحركة | 60 كجم | ||
| أبعاد الملف المتحرك | 40ملم | ||
| الجدول الرأسي الحجم مخصص | تحديد وفقا للاختبار | ||
| حجم الطاولة الأفقيةحجم مخصص | ستيكت حسب الاختبار | ||
| الحمل الأقصى: | 800 كجم | ||
| الاسم | طاولة الاهتزازات للتعبئة / اختبار طاولة الاهتزازات لأجزاء السيارات | ||||||||
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة المسموح بها ((m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | مقاس الملف المتحرك (ملم) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
الخدمة الخارجية:
إذا كنت بحاجة إلى مزيد من المعلومات عن محاكاة النقل الهزاز الكهرومغناطيسي عالي التردد مع الجدول الأفقي، يرجى عدم التردد في إرسال استفسارك.
