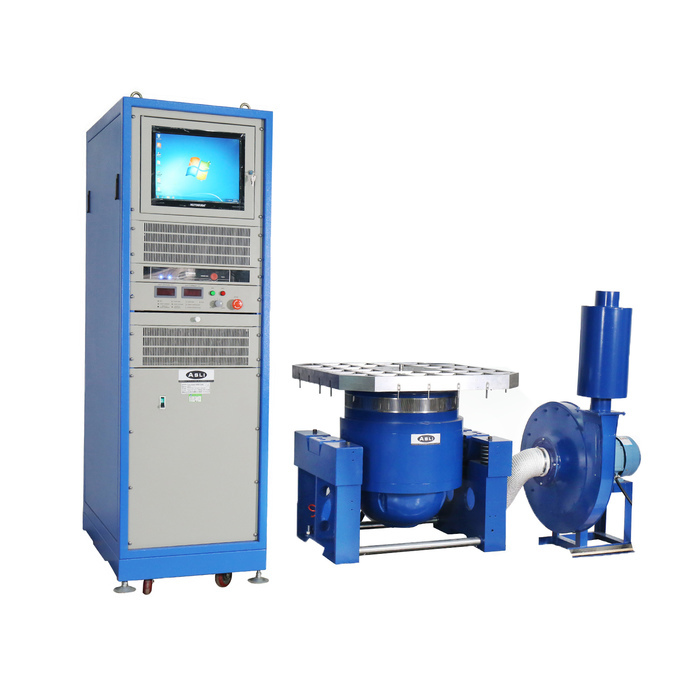

RTCA DO-227 UN68.3 جهاز اختبار الاهتزاز الرأسي الديناميكي الكهربائي للبطاريات
المصطلحات المستخدمة في مختلف الصناعات لمرجّات الاهتزاز:
التطبيق:
نحن مصنعون لـمرجّات الاهتزاز الرأسية الديناميكية الكهربائيةمنتجات السلسلة، التي اعتمدت 'هيكل الدائرة المغناطيسية المزدوجة'، 'دوائر عمل الهيكل الذاتي'، 'الدعم المحمول جواً' و 'محامل الأسطوانة والتوجيه الخطي'، 'عزل الحامل' التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، يمكن إكمالها في اختبار الاهتزاز الجيبي ثلاثي المحاور X و Y و Z واختبارات الاهتزاز العشوائي واسع النطاق، ليتم إكمالها بواسطة النبض الكلاسيكي (نصف الجيب، شبه المنحرف، موجة سن المنشار) واختبار طيف استجابة الصدمة. تستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.
المعايير الفنية لجهاز اختبار الاهتزاز عالي التردد الديناميكي الكهربائي:
| الموديل |
الجيوب الأنفية المقدرة القوة (N) |
عشوائي مقدر القوة (N) |
التردد النطاق (هرتز) |
التسارع المقدر (م/ث2) | السرعة المقدرة (م/ث) |
الإزاحة المقدرة (p-p) مم |
الحد الأقصى للتحميل (كجم) | الملف المتحرك (كجم) |
أبعاد الملف المتحرك (مم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
ميزات جهاز اختبار الاهتزاز عالي التردد:
1. هيكل دائرة ديناميكية مصمم جيدًا، مع تردد رنين محوري أعلى للمرحلة.
2. دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3. محامل الأسطوانة لقضيب الروك المستقيم والجسم المركب الموجه للاستيراد، قدرة التحميل اللامركزي.
4. أساس عزل الحامل مخصص للاستخدام الهرموني، وتركيب الراحة المتنقلة.
5. التكنولوجيا المتقدمة تتحرك حول النظام لضمان الموثوقية العالية للدائرة الديناميكية.
6. تصميم قناة جديد وتعزيز تأثير التبريد.
7. الصلابة الثابتة، الصلابة الديناميكية للمحمل بالون صغير، مما يزيد من سعة طاولة الاهتزاز، ويحسن أداء التردد المنخفض.
ميزات الحامل الأفقي: (اختياري)
1. داخل مقعد التحميل الصغير لتحقيق تسارع أعلى وتردد عمل، لتحسين قدرة التحميل وأداء مقعد الجهاز بأكمله.
2. المقعد الأفقي ومقعد الاهتزاز من النوع المتكامل، مع هيكل مثالي، وسهولة التركيب والتعديل.
3. مسار الضغط الثابت، على شكل V، مع القدرة على مقاومة المنحدر ومقاومة التحميل المنحاز.
مضخة زيت مدمجة، هيكل جيد وسهل التشغيل.
المعايير الفنية للموسع الأفقي:
| الموديل | حجم المقعد (مم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كجم) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 |
5-l000 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800× 800×45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000× 1000×30 1000× 1000×40 1000× 1000×50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200× 1200×30 1200× 1200×40 1200× 1200×50 |
5-800 5-1100 5-1400 |
126 168 210 |
ميزات المقعد الممتد الرأسي:
VT مقعد ممتد رأسي ومشابك محددة، محسوبة بدقة، تصميم متقن، لضمان حصول العميل على أفضل أداء وفقًا للهيكل المثالي والمواد عالية الجودة
والصنعة.
المعايير الفنية للموسع الرأسي:
| الموديل | الوزن (كجم) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (مقعد دائري) | 220 | 350 | Φ1200 |
إذا كان لديك أي استفسارات ذات صلة حول SRTCA DO-227 UN68.3 جهاز اختبار الاهتزاز الرأسي الديناميكي الكهربائي للبطاريات, لا تتردد في الاتصال بي.
