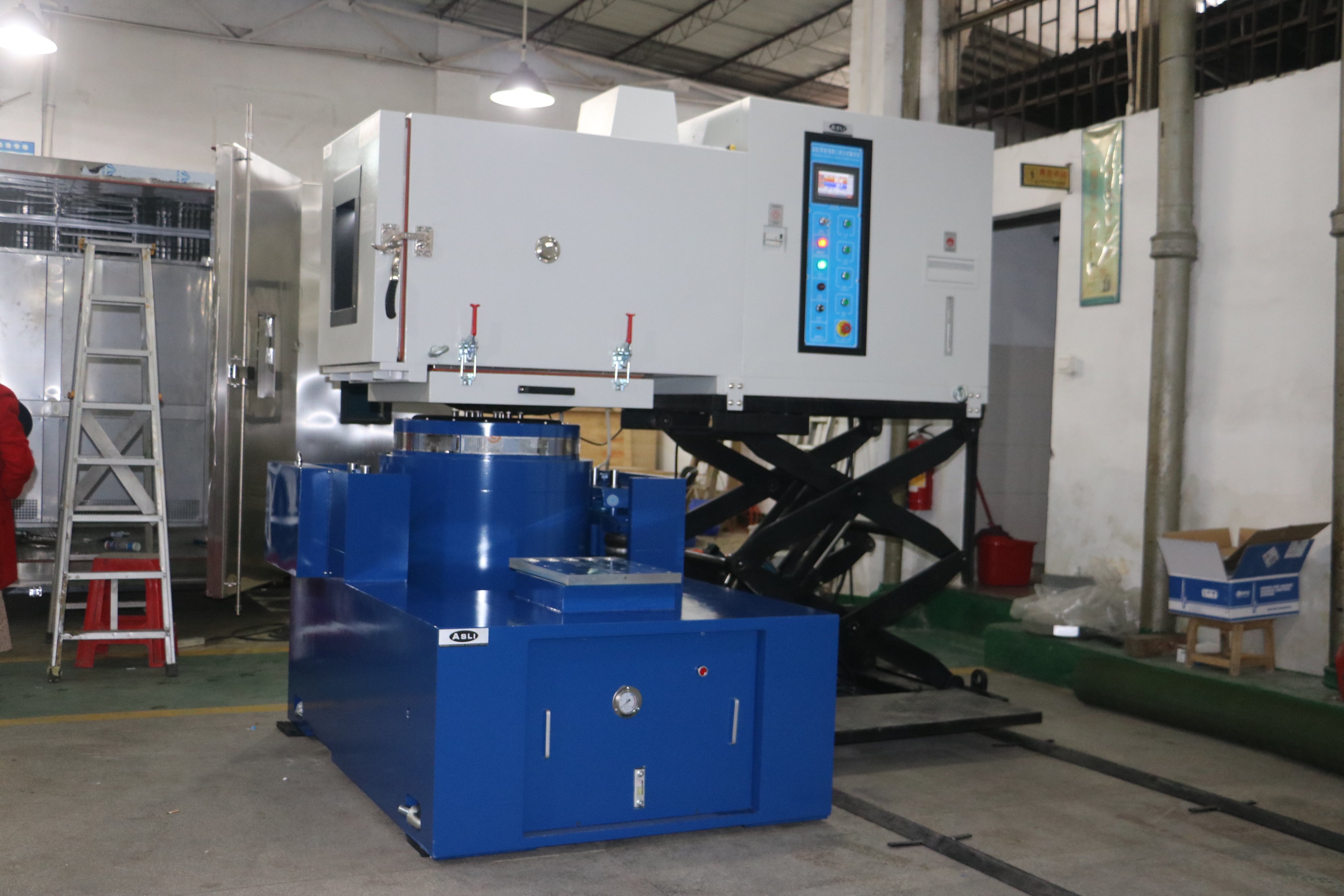

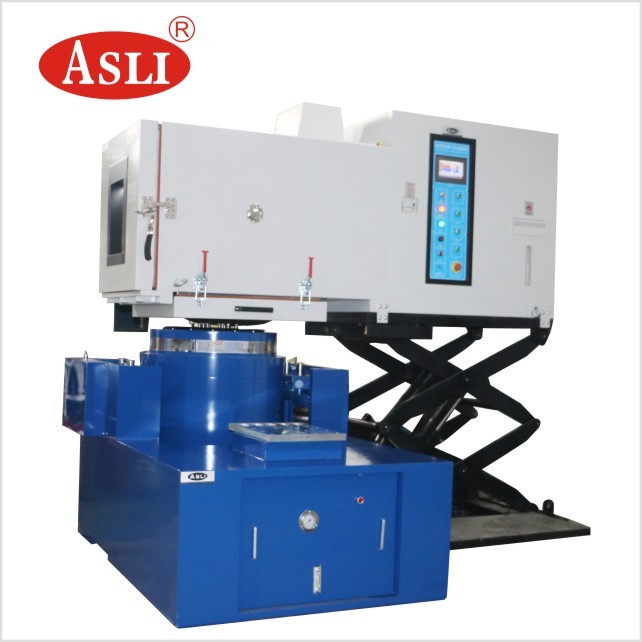

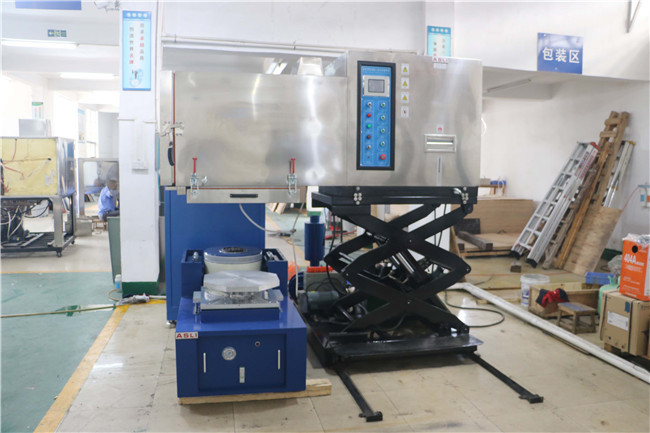

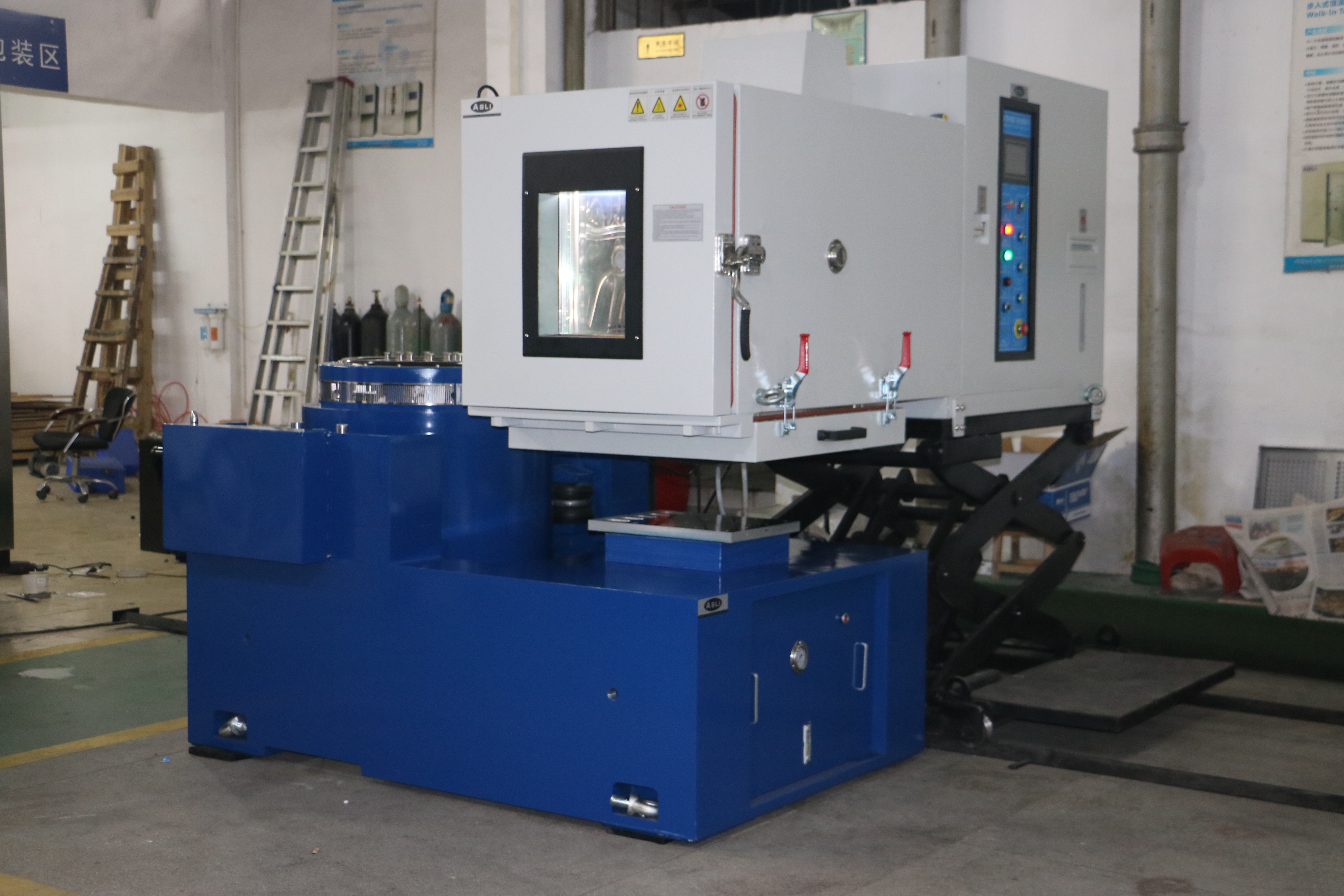

نظام اختبار مناخي بيئي قابل للبرمجة مع نظام هزاز مدمج
Product Details
| sine force: | 20000N | speed: | 1.8m/s |
|---|---|---|---|
| displacement: | 51mm | frequency: | 3~2000HZ |
| loading: | 300kg | Acceleration: | 100g |
| armature: | 320mm | ||
| إبراز |
نظام هزاز اهتزازي قابل للبرمجة,هزاز اختبار مناخي بيئي,نظام اختبار اهتزازي قابل للتخصيص |
||
Product Description
The high-frequency vertical and horizontal electromagnetic vibration shaker for semiconductor applications is designed to evaluate the resonant frequencies of product and package designs and to simulate the random vibration that occurs during distribution or in-use environmentsالنظام سهل التشغيل ويمكنه إجراء مجموعة واسعة من اختبارات الاهتزاز وفقًا لمواصفات الحكومة والصناعة والشركات.

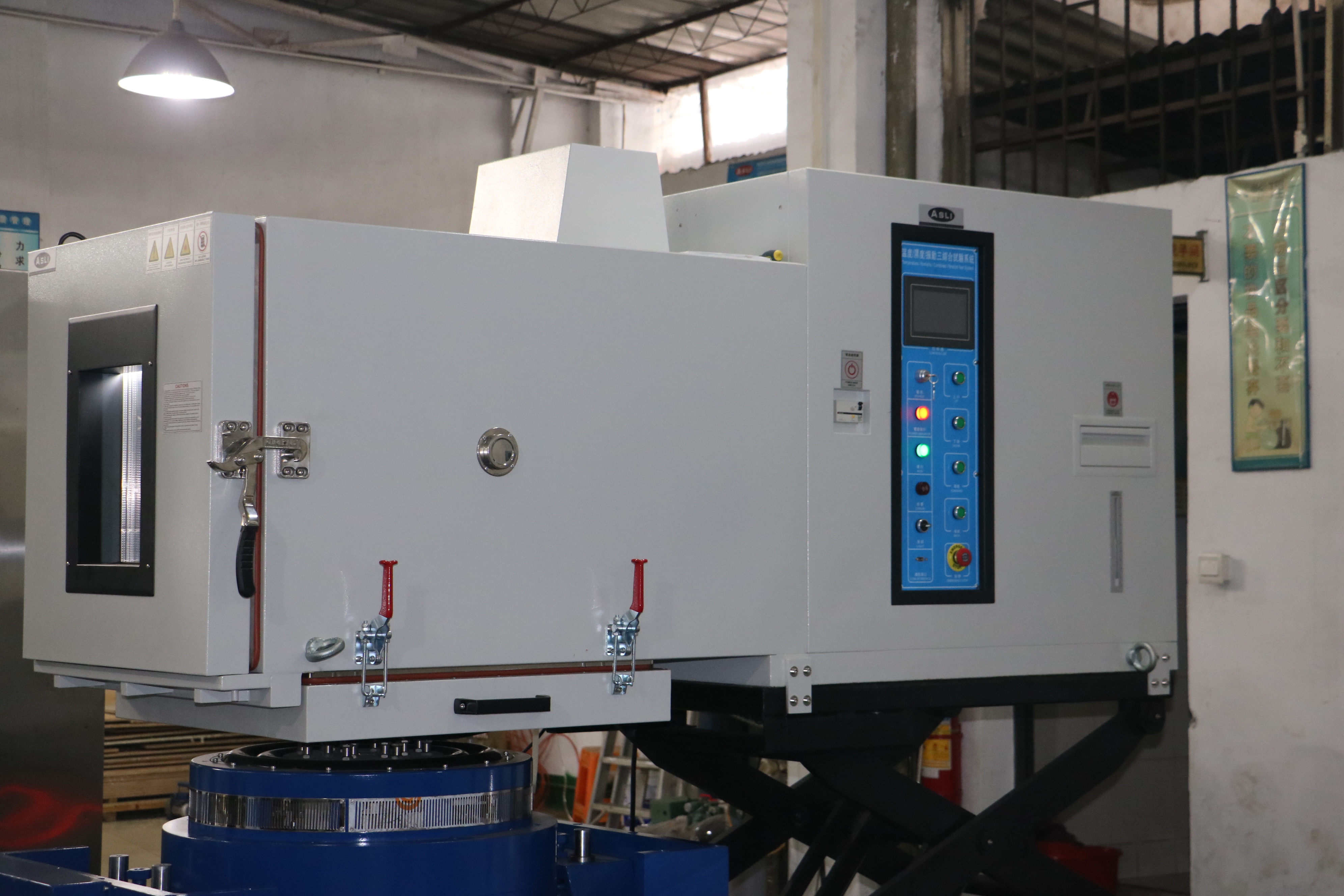

- هيكل مشترك من غرفة الاختبار ونظام التبريد، يفتخر بتصميم مضغوط وناعم مع وحدة تحكم مستقلة.
- تشغيل مريح، مع وحدة ضاغط التبريد الأصلية والاكسسوارات الرئيسية المستوردة من الخارج.
- جهاز تحكم بشاشة لمسة LCD ملونة مستوردة قادرة على التحكم التلقائي في برامج درجة الحرارة والرطوبة.
- مجهزة بواجهة الاتصالات السلكية واللاسلكية RS-232. لتلبية متطلبات العملاء المحددة، يمكن للمستخدمين الاختيار من بين نماذج مختلفة من مقاعد اختبار الاهتزاز لضمانبالإضافة إلى أداء التبريد الجيد، يقدم المقعد أيضا تأثير ملحوظ من الاهتزاز الميكانيكي.
- يوفر نظام الختم الحراري والهوائي جنبا إلى جنب مع مقعد الاهتزاز اختبار الاهتزاز الميكانيكي والهزات الصدمة الموثوق بها.
| النموذج | THV-408 ((A~F) |
| البعد الداخلي | W600 × H850 × D800 (ملم) |
| البعد الخارجي | W850 × H1950 × D2100 (ملم) |
| نطاق الحرارة | درجة حرارة منخفضة: (A: 25oC؛ B: 0oC؛ C: -20oC؛ D: -40oC؛ E: -60oC؛ F: -70oC) درجة حرارة عالية: 100 درجة مئوية (150 درجة مئوية) |
| نطاق الرطوبة | 20٪ ~ 98٪ R.H. (10٪ ~ 98٪ R.H. / 5٪ ~ 98٪ R.H. هي حالة اختيارية خاصة ، تتطلب جهاز إزالة الرطوبة) |
| الدقة التحليلية / توزيع موحد لدرجة الحرارة والرطوبة | 0.1 درجة مئوية؛ 0.1% RH / ± 2.0 درجة مئوية؛ ± 3.0٪ RH |
| تحكم دقة درجة الحرارة والرطوبة | ± 0.5 درجة مئوية ± 2.5% R.H. |
| معدل ارتفاع درجة الحرارة / انخفاض السرعة | ارتفاع درجة الحرارة حوالي 0.1~3.0oC/min / انخفاض درجة الحرارة حوالي 0.1~1.5oC/min (معدل سرعة الانخفاض 1.5 درجة مئوية / دقيقة هو شرط اختياري خاص) |
| المواد الداخلية والخارجية | مادة الصندوق الداخلي هي SUS 304 # الفولاذ المقاوم للصدأ ؛ الصندوق الخارجي هو الفولاذ المقاوم للصدأ أو الفولاذ المقاوم للصدأ SEE مع طبقة الطلاء. |
| مواد العزل | مقاومة لدرجات الحرارة العالية، الكثافة العالية، الفورمات الكلور، الايثيل أسيتوم رغوة مواد العزل |
| نظام التبريد | تبريد الرياح أو تبريد المياه / ضاغط قطاع واحد (-40 درجة مئوية) ، ضاغط قطاع مزدوج (-70 درجة مئوية) |
| أجهزة الحماية | مفتاح خالٍ من التأمينات، مفتاح حماية الإفراط في الحمل للضاغط، مفتاح حماية سائل التبريد عالية والمنخفضة الجهد، مفتاح حماية الرطوبة الزائدة ودرجة الحرارة الزائدة، التأمينات، نظام تحذير العطل،حماية تحذير التخزين قصير المياه |
| الملحقات الاختيارية | الباب الداخلي مع فتحة التشغيل (اختياري) ، مسجل (اختياري) ، مطهر المياه، مكفف الرطوبة |
| معدات اختبار الاهتزاز | اختيار مقعد اختبار الاهتزاز المناسب وفقًا لظروف الاختبار الخاصة بالعميل. للحصول على المعلمات الفنية ، يرجى الرجوع إلى معايير اختبار الاهتزازات للأنواع الكهرومغناطيسية في هذا الكتالوج. |
| القوة | خطوط AC380V 3 مرحلة 5، 50/60HZ |
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | أبعاد الملفات المتحركة (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

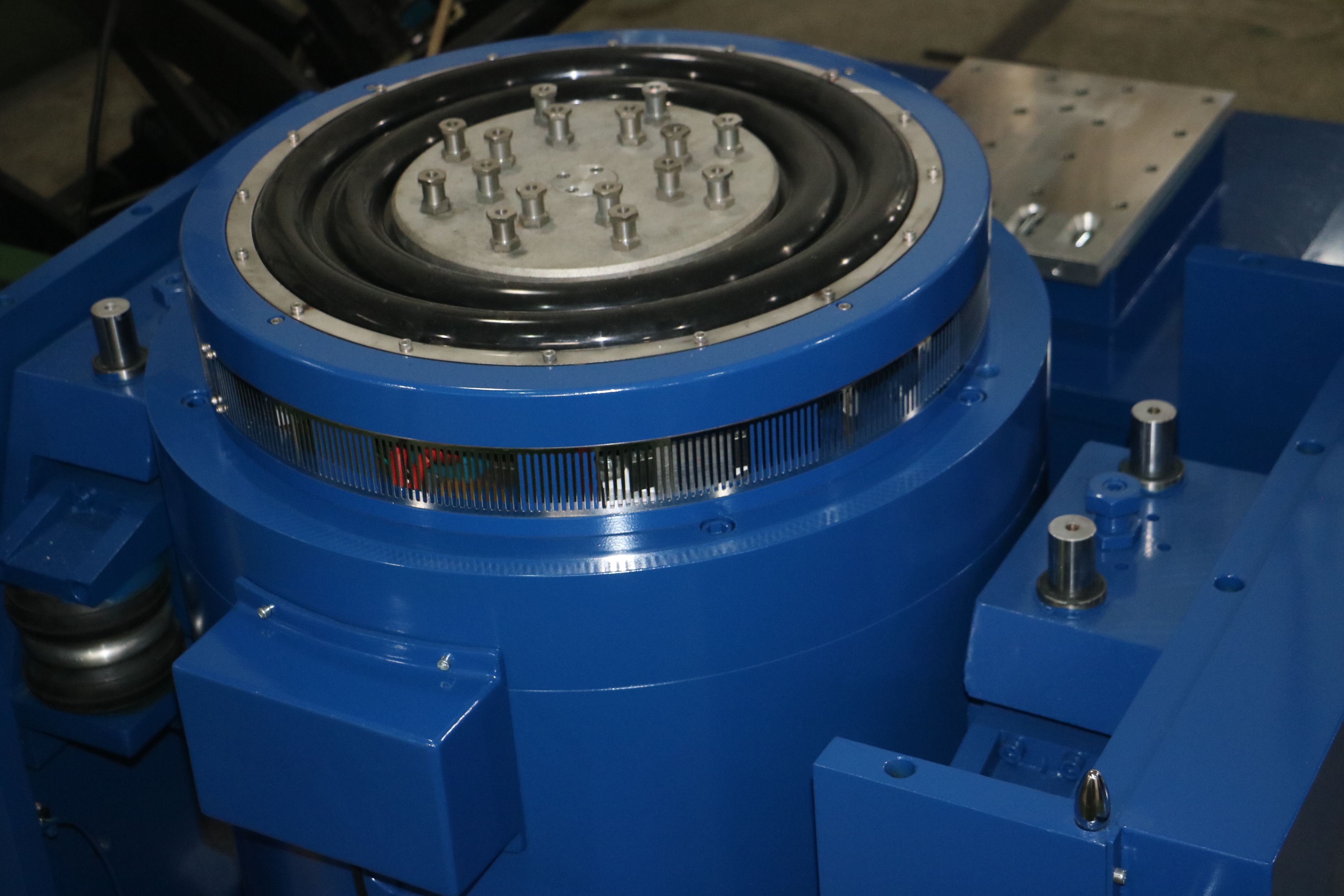

- هيكل عظمي دائري ديناميكي مصمم بشكل جيد مع تردد الرنين المحوري في مرحلة أعلى
- تصميم دائرة مغناطيسية مزدوجة مع تسرب تدفق مغناطيسي منخفض، هيكل مضغوط وعقلاني.
- محامل عجلات العصا المتحركة ، مستقيمة وموجّهة نحو الاستيراد ، مع قدرة حمولة غريبة قوية.
- أساس عزل Trunnion مخصص لاستخدام الاهتزاز ، مع تركيب محمول مريح.
- التكنولوجيا المتقدمة في النظام المتحرك تضمن موثوقية عالية من الدائرة الديناميكية.
- تصميم قناة جديدة يعزز تأثير التبريد.
- تقليل الصلابة الساكنة والصلابة الديناميكية للمحامل ، مما يزيد من قدرة تحميل طاولة الاهتزاز وتحسين أداء الترددات المنخفضة.
الرجاء الشعور بالحرية في الاتصال بنا إذا كان لديك أي أسئلة أو احتياجات تتعلق بتخصيص البرمجة البيئية المناخية الاختبار المشتركة الاهتزاز المزج نظام.
Product Highlights
نظام هزاز مناخي واهتزاز مدمج قابل للبرمجة مع قوة جيبية 20000 نيوتن، 3-2000 هرتز، حمل 300 كجم، تسارع 100 جم، ومحرك 320 مم. تتميز بغرفة من الفولاذ المقاوم للصدأ SUS304، وضاغط مستورد، وجهاز تحكم بشاشة LCD تعمل باللمس، ومقاعد اهتزاز قابلة للتخصيص من أجل محاكاة بيئية موثوقة.
