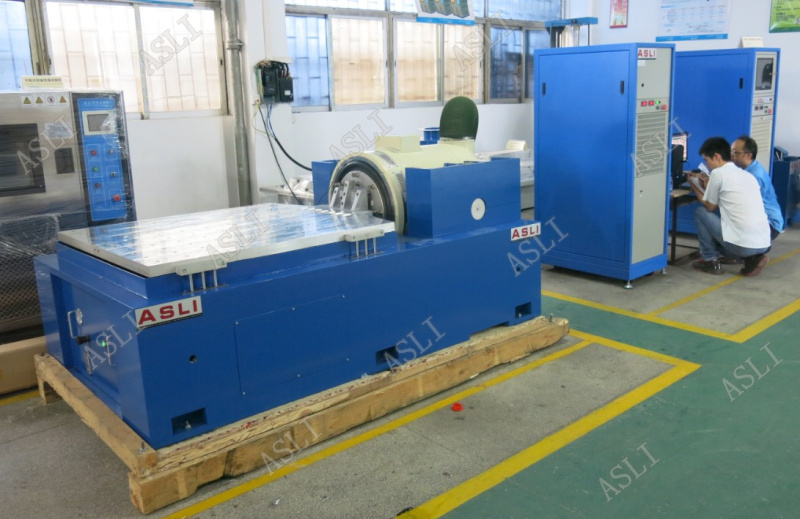

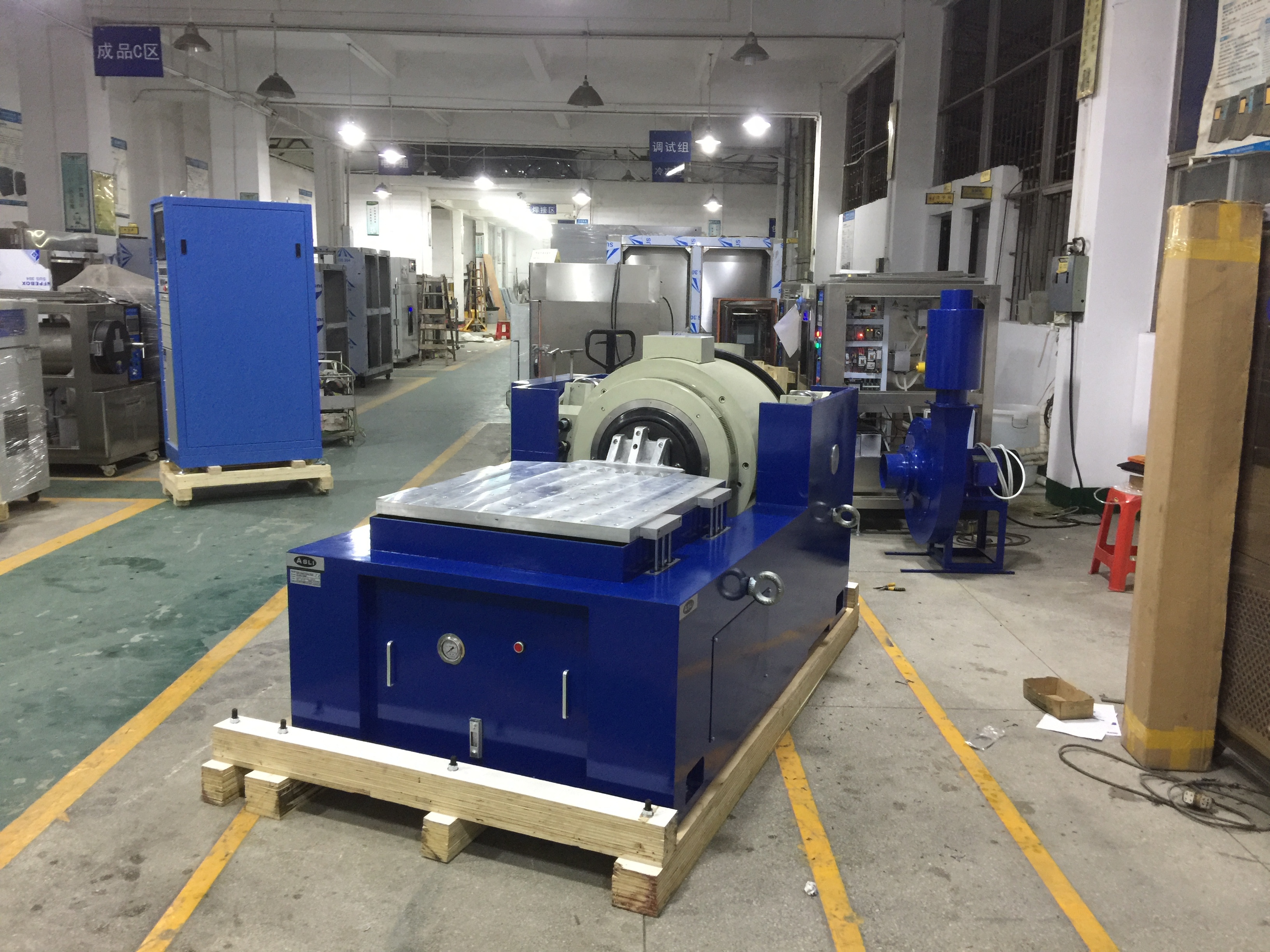

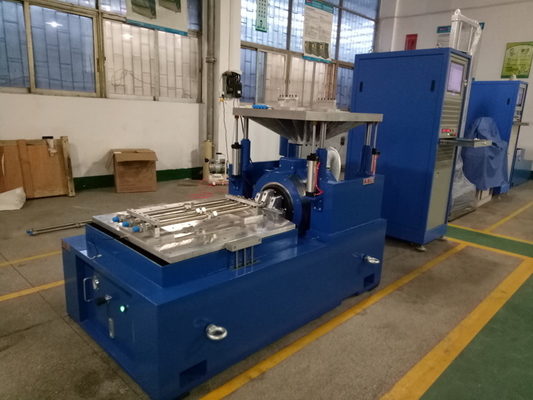

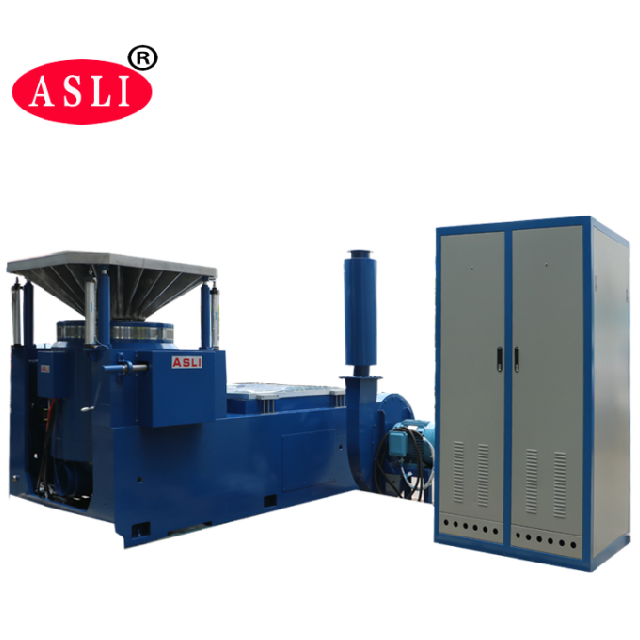

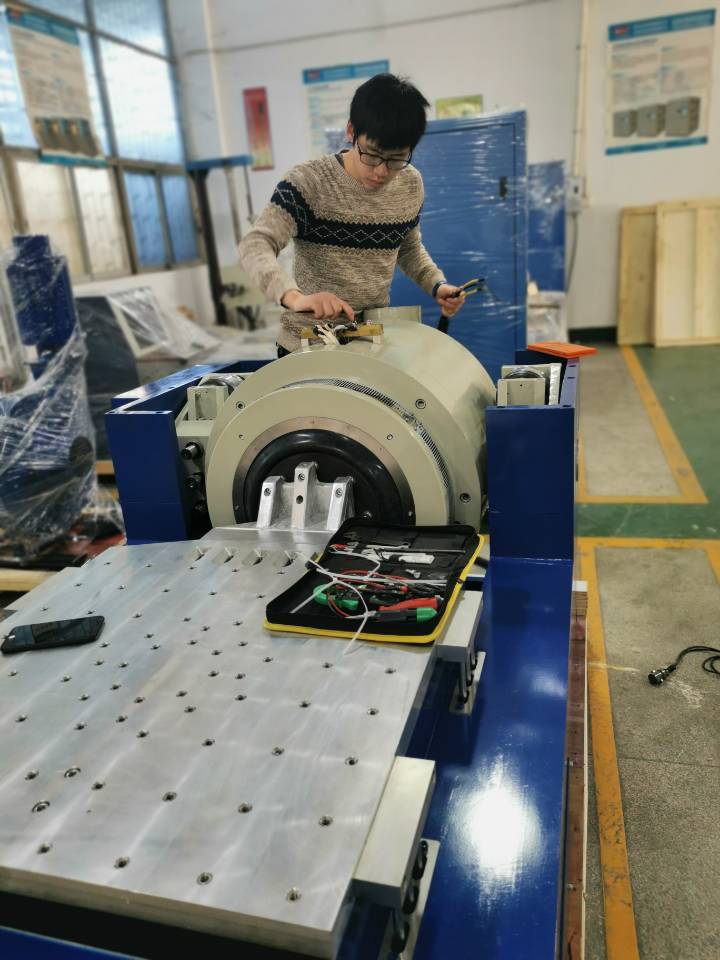

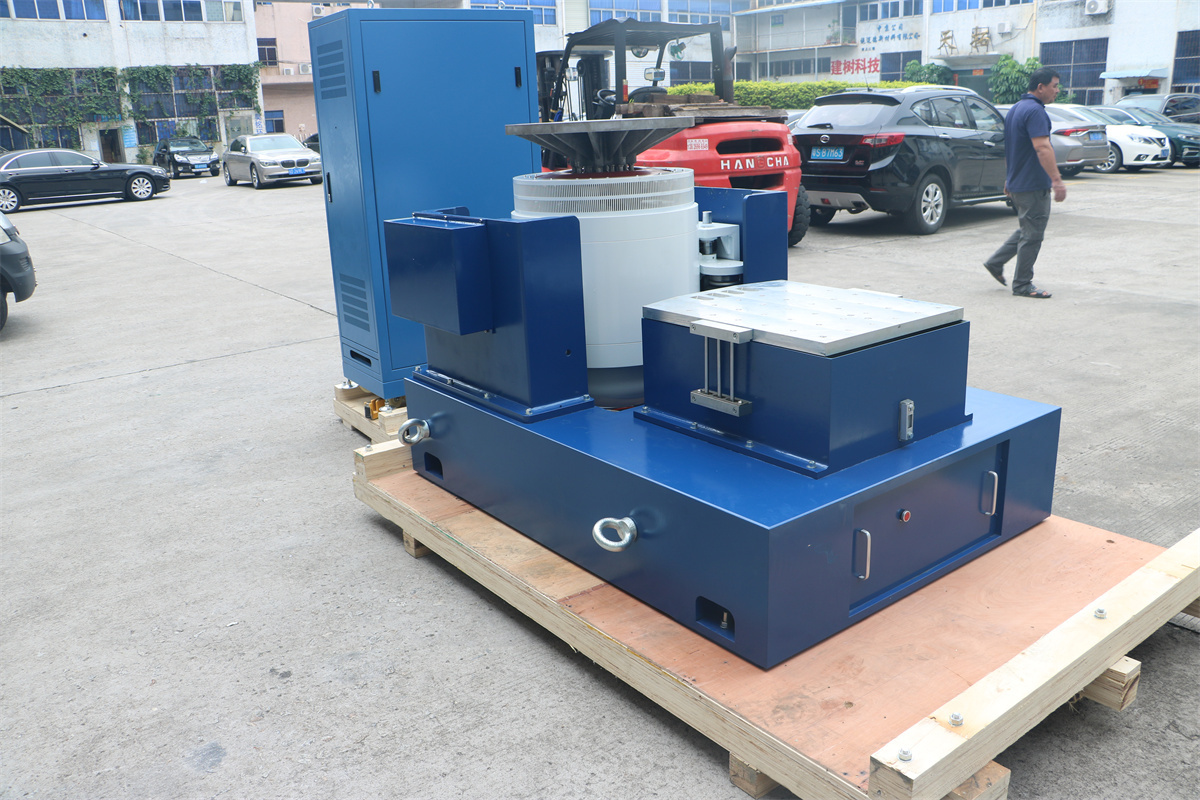

آلة اختبار الاهتزاز الكهرومغناطيسي عالي التردد ذات الإزاحة الكبيرة MIL-STD-810H
آلة اختبار درجة حرارة الاهتزاز THV-Volume.pdf
ما هو الهزاز المستخدم؟
الهزاز هو جهاز كهرومغناطيسي يستخدم لاختبار الاهتزاز لإثارة الهيكل قيد الاختبار. يتم استخدامه للاختبار النموذجي أو اختبار التحمل. ما هي التصميمات المختلفة لهزازات الاهتزاز؟
نظام اختبار هزاز الاهتزاز 40KN المبرد بالهواء مع طاولة اهتزاز 1000 × 1000 مم
يستخدم هزاز الاهتزاز الكهرومغناطيسي عالي التردد لتقييم ترددات الرنين لتصميمات المنتجات والعبوات ومحاكاة الاهتزاز العشوائي الذي يحدث في التوزيع أو في بيئة الاستخدام. الآلة سهلة الاستخدام ويمكنها إجراء مجموعة واسعة من اختبارات الاهتزاز وفقًا لمواصفات الحكومة والصناعة والشركات.
1. هيكل مدمج لغرفة الاختبار ونظام التبريد يتميز بتصميم مضغوط ورشيق ؛ وحدة تحكم مستقلة
2. لتسهيل التشغيل ؛ وحدة ضاغط التبريد الأصلية وملحقاتها الرئيسية المستوردة من الخارج
3. وحدة تحكم بشاشة لمس ملونة LCD مستوردة قادرة على التحكم التلقائي في برامج الرطوبة ودرجة الحرارة ؛
4. مع واجهة اتصالات R232. لتلبية متطلبات العميل الفريدة ، يمكن للمستخدمين الاختيار من بين نماذج مختلفة من منضدة اختبار الاهتزاز لضمان أنه بالإضافة إلى البرودة الجيدة
5. نظام ختم الحرارة والهواء ، ستتميز منضدة الاهتزاز هذه أيضًا بتأثير ملحوظ لمعدات اختبار موثوقية الاهتزاز الميكانيكي ، واهتزاز الصدمات
| اسم | آلة اختبار الاهتزاز الكهرومغناطيسي عالي التردد ذات الإزاحة الكبيرة MIL-STD-810H | ||||||||
| الموديل | القوة الجيبية المقدرة (N) | القوة العشوائية المقدرة (N) | نطاق التردد (هرتز) | التسارع المقدر (م / ث 2) | السرعة المقدرة (م / ث) | الإزاحة المقدرة (p-p) مم | الحد الأقصى للتحميل (كجم) | ملف متحرك (كجم) | أبعاد الملف المتحرك (مم) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
يمكن للهزاز أيضًا أن يستخدم مع غرفة اختبار درجة الحرارة والرطوبة:
| الموديل | THV-408 (A ~ F) |
| البعد الداخلي | W600×H850×D800 (مم) |
| البعد الخارجي | W850×H1950×D2100 (مم) |
| نطاق درجة الحرارة | درجة الحرارة المنخفضة: (A: 25ºC؛ B: 0ºC؛ C: -20ºC ؛ D: -40ºC؛ E: -60ºC؛ F: -70ºC) درجة الحرارة المرتفعة: 100ºC (150ºC) |
| نطاق الرطوبة | 20٪ ~ 98٪ R.H. (10٪ -98٪ R.H. / 5٪ -98٪ R.H. هي حالة اختيارية خاصة ، تحتاج إلى مزيل الرطوبة) |
|
الدقة التحليلية / التوزيع درجة الحرارة و الرطوبة |
0.1ºC؛ 0.1٪ R.H / ±؛ 2.0ºC؛ ±؛ 3.0٪ R.H. |
|
دقة التحكم في درجة الحرارة والرطوبة |
±؛ 0.5ºC؛ ±؛ 2.5٪ R.H. |
|
درجة الحرارة الارتفاع / السقوط معدل السرعة |
ارتفاع درجة الحرارة تقريبًا. 0.1 ~ 3.0ºC / min / انخفاض درجة الحرارة تقريبًا. 0.1 ~ 1.5ºC / min ؛ (معدل السرعة المتساقطة Min.1.5ºC / min هو شرط اختياري خاص) |
|
المواد الداخلية و المواد الخارجية |
مادة الصندوق الداخلي هي الفولاذ المقاوم للصدأ SUS 304 # ، والصندوق الخارجي هو الفولاذ المقاوم للصدأ أو انظر الفولاذ المدلفن على البارد مع طلاء الطلاء. |
| مادة العزل | مقاومة لدرجة الحرارة العالية ، وكثافة عالية ، وفورمات الكلور ، ومواد عزل أسيتات الإيثيل الرغوية |
| نظام التبريد | تبريد بالرياح أو تبريد بالماء / ضاغط أحادي المقطع (-40ºC ، ضاغط مزدوج المقطع -70ºC) |
| أجهزة الحماية |
مفتاح خالٍ من المصهر ، مفتاح حماية من الحمل الزائد للضاغط ، سائل تبريد عالي ومنخفض الجهد مفتاح الحماية ، مفتاح الحماية من فرط الرطوبة ودرجة الحرارة الزائدة ، المصاهر ، نظام تحذير الأعطال ، تحذير حماية تخزين المياه القصيرة |
| ملحقات اختيارية | باب داخلي بفتحة تشغيل (اختياري) ، مسجل (اختياري) ، منقي مياه ، مزيل الرطوبة |
|
الاهتزاز معدات الاختبار |
اختر منضدة اختبار الاهتزاز المناسبة وفقًا لظروف اختبار العميل ، المعلمات الفنية يرجى أخذ الديناميكا الكهربائية |
| قوة | AC380V 3 عبارة 5 خطوط ، 50 / 60HZ |
إذا كنت بحاجة إلى مزيد من التفاصيل حول آلة اختبار الاهتزاز الكهرومغناطيسي عالي التردد ذات الإزاحة الكبيرة MIL-STD-810H ، فلا تتردد في إرسال استفسارك.
