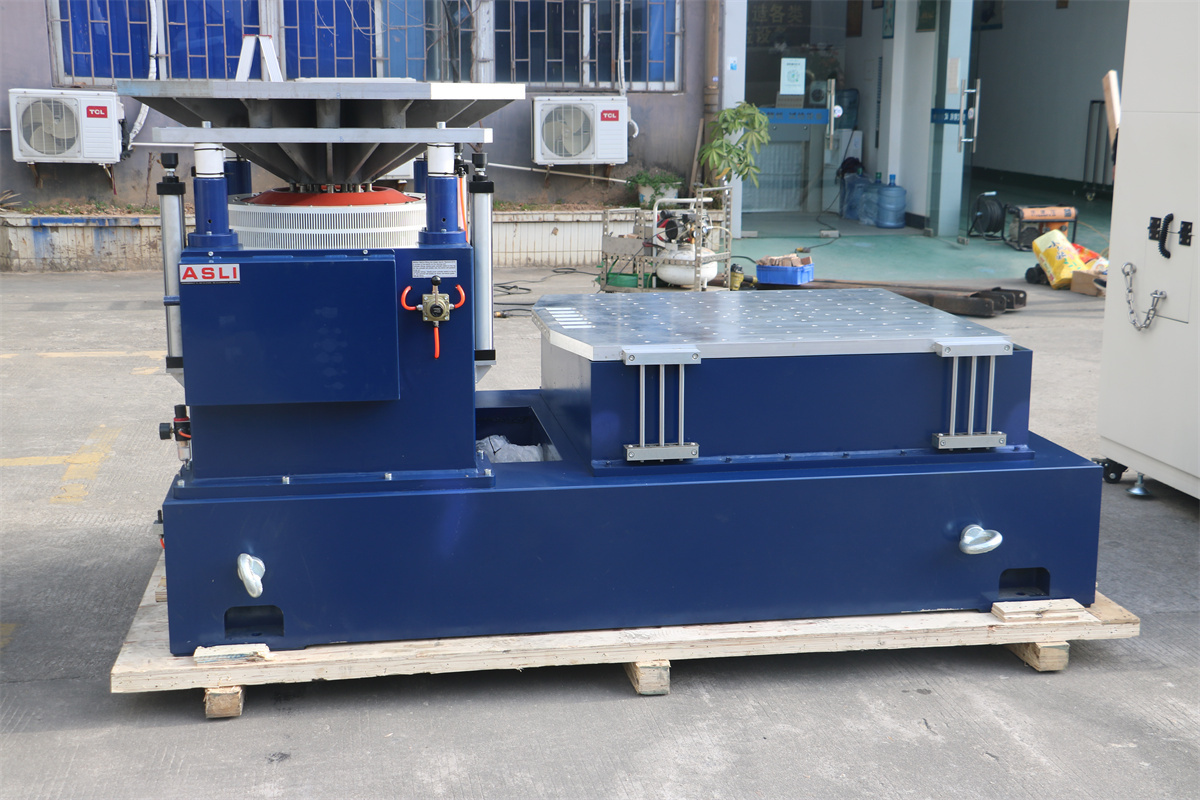

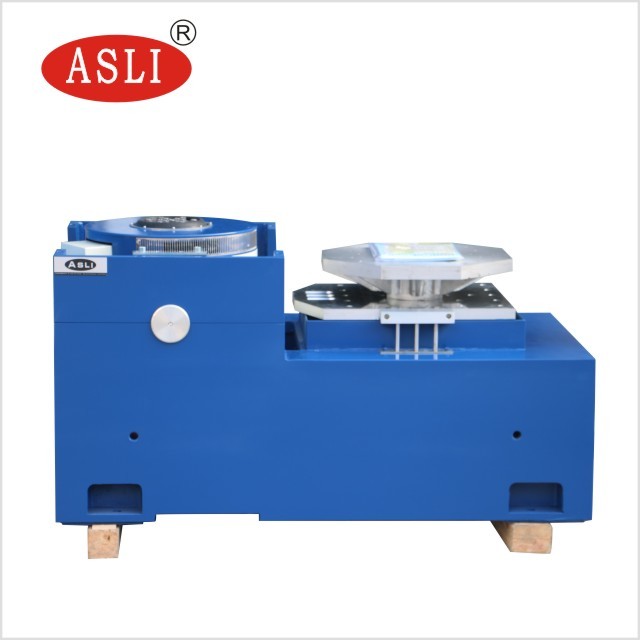

هزاز اهتزازي كهروديناميكي عالي التردد ثلاثي المحاور لاختبار اهتزاز قطع غيار السيارات
Product Details
| قوة الجيب: | 20000 شمالا | السرعة: | 1.6 م / ث |
|---|---|---|---|
| اتجاه الاهتزاز: | عمودي | التسريع: | 100 غرام |
| التكرار: | 3 ~ 3000 هرتز | القوة: | 380 فولت 3 مراحل |
| النزوح: | 51 ملم | لفائف متحركة: | 320 نانومتر |
| إبراز |
هزاز اهتزاز كهرو ديناميكي لقطع غيار السيارات,هزاز اهتزاز كهرو ديناميكي ثلاثي المحاور,هزاز اختبار اهتزاز قطع غيار السيارات |
||
Product Description
هذا الاهتزاز الكهرومغناطيسي من ثلاثة محاور مصمم لاختبار الاهتزاز الدقيق عالي التردد والصدمات لمكونات السيارات وغيرها من التركيبات الحرجة.إنه يجمع بين تقنية محركات كهرومغناطيسية متقدمة مع تصميم هيكلي قوي لتقديم موثوق بها، نتائج قابلة للتكرار عبر ملامح اختبار الصدمات الصينوسية والعشوائية والكلاسيكية.
تحميل مقياس الاهتزاز عالي التردد ES-30 (PDF)ما هو الغرض من اختبار الاهتزاز؟
يراقب اختبار الاهتزاز مستويات وأنماط إشارات الاهتزاز داخل مكون، آلة،أو هيكل للكشف عن أحداث الاهتزاز غير الطبيعية وتقييم الحالة العامة لموضوع الاختبار.
كمصنّع لجهاز الاختبار المختبري لصدمات الاهتزازات، نعتمد تقنيات متقدمة بما في ذلك هيكل دائرة مغناطيسية مزدوجة،حلقات عمل الهيكل العظمي ذاتية التوليد، الدعم في الهواء ، محامل العجلات والإرشاد الخطي ، وعزل trunnion. هذه الأنظمة تمكن اختبارات الاهتزازات الصينوسية ثلاثية المحور X ، Y ، Z واختبارات الاهتزازات العشوائية العريضة النطاق ،بالإضافة إلى اختبارات النبض الكلاسيكية (نصف، الموجات الترابيزيومية ، أسنان المنشار) واختبار طيف استجابة الصدمات. تستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية,وصناعات الأجهزة المنزلية.
- هيكل عظمي دائري ديناميكي مصمم بشكل جيد مع تردد الرنين المحوري في مرحلة أعلى
- تصميم دوائر مغناطيسية ذات تسرب تدفق مغناطيسي منخفض، هيكل مضغوط، وتخطيط عقلاني
- محامل الدوار الدوار مع توجيه صلب الجسم المركب المستقيم والموجه نحو الاستيراد ، مما يوفر قدرة حمولة غريبة قوية.
- أساس العزل Trunnion مخصص لاستخدام الهرمونات، مع تثبيت محمول مريح.
- تكنولوجيا النظام المتحرك المتقدمة تضمن موثوقية عالية للدائرة الديناميكية.
- تصميم قناة جديدة يعزز تأثير التبريد.
- صلابة ثابتة وصلابة ديناميكية للمحامل مع البالون الصغير ، مما يزيد من قدرة طاولة الاهتزاز ويحسن أداء الترددات المنخفضة.
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | أبعاد الملفات المتحركة (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 31700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- يسمح مقعد التحميل الصغير بتسارع أعلى وتردد العمل ، مما يحسن من قدرة التحميل والأداء العام لمقعد الآلة الكامل.
- المقاعد الأفقية ومقاعد الاهتزاز هي نوع متكامل مع هيكل مثالي ، مما يوفر الراحة للتثبيت والتنظيم.
- مسار الضغط الثابت، على شكل V، مع قدرة على مقاومة المنحدر ومقاومة الحمل التحيز.
- مضخة زيت مدمجة مع بنية جيدة وسهولة التشغيل.
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5 ‰ 1000 51500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 | 5 ‰ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 | 5 ‰ 1000 51500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ‰ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢800 5 ‰ 1000 51500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800×800×45 | 5 ‰ 1000 51500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ‰ 1000 5 ¢1300 51500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5 ¢800 5 ¢1100 5 ¢1400 | 126 168 210 |
المقبضات العمودية الممتدة و المحددة من VT تم حسابها بدقة وتصميمها بعناية لضمان حصول العميل على أفضل أداء من خلال هيكل مثاليمواد عالية الجودة، والعمل الممتاز.
| النموذج | الوزن (كيلوغرام) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (المقعد الدائري) | 220 | 350 | Φ1200 |
للحصول على مزيد من المعلومات المتعلقة 3 محور عالية التردد الهزاز الكهروديناميكي الهزاز المزعج لتحليل الاهتزاز قطع غيار السيارات، نرحب بالاتصال بنا.
