6.5 كيلوغرام من طاولة الهزاز المتحركة مع 180 كيلوغرام من الحمل الأقصى
بالنسبة لنظام اختبار الاهتزاز، يرجى التحضير لأسفل وإرسال استفسار الخاص بك، وسوف تساعدنا لتوصية لكم نموذج مناسب
وصف العينة
كتلة اختبار العينة
أبعاد العينة
ملف الاختبار إذا كان متاحاً
السرعة القصوى للاختبار
اختبار اتجاه X،Y،Z أو اختبار اتجاه Z فقط
مواصفات النموذج في العرض
| مواصفات النظام | |||
| نموذج النظام: | ES-6A | ||
| نطاق التردد: | 3~3500 | ||
| القوة المسجلة | الجانب الأبيض | 6000 | |
| عشوائي N | 12000 | ||
| الصدمة N | 12000 | ||
| الحد الأقصى لـ (أكس. | الصين (m/s2) | 1000 | |
| عشوائي (m/s2 rms) | 1000 | ||
| الصدمة ((m/s2) | 2000 | ||
| أقصى درجة | الصين (m/s2) | 1.6 | |
| الصدمة ((m/s2) | 1.6 | ||
| الحد الأقصى للضغط | الحد الأقصى للسفر ملم (ب-ب) |
51 | |
| الملفات المتحركة | 6.5 كجم | ||
| أبعاد الملف المتحرك | قطر 230 ملم | ||
| الحمل الأقصى: | 180 كجم | ||
الاختيارات الأخرى المتاحة لمتحركات الاهتزاز
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
مثال الاهتزاز لاختبار عشوائي
الخصائص:
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد التركيبية الهيئة صلابة التوجه، قدرة الحمل الغريبة.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان أن الدائرة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، زيادة قدرة طاولة الاهتزاز، وتحسين أداء منخفضة التردد.
المعلمات التقنية لجدول الاهتزاز الأفقي (اختبار المحور X،Y)

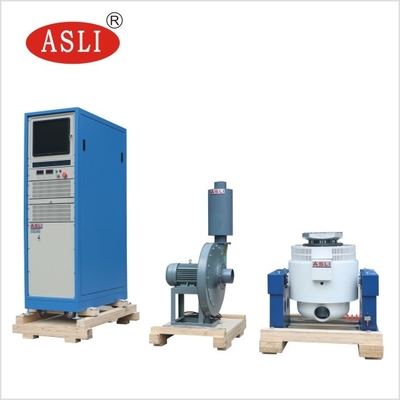

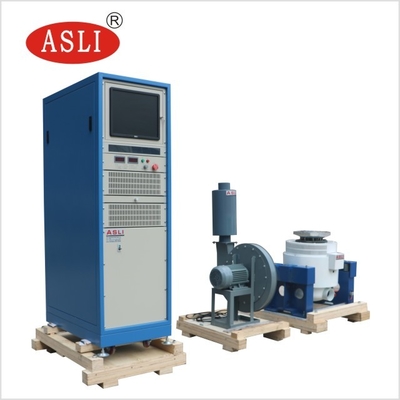

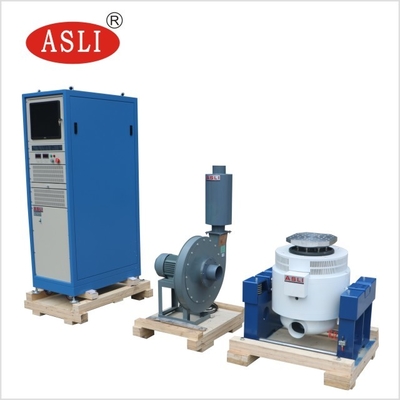

الصور للإشارة:
المزيد من المراجع:
لمزيد من المعلومات 6.5 كيلوغرام تحرك الملف التذبذب طاولة للاختبار مع 180 كيلوغرام الحمل الأقصى ، مرحباً بالاتصال بنا!
