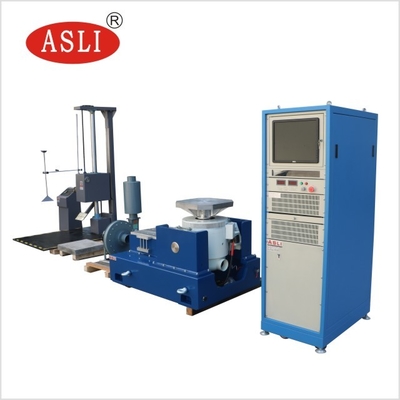

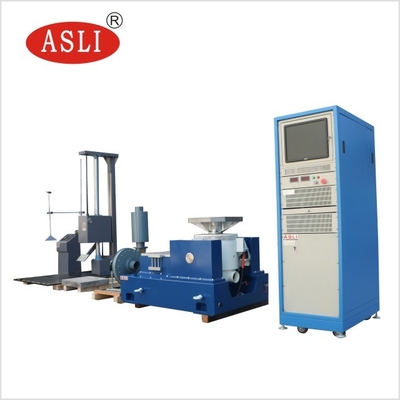

شاكر الاهتزاز الكهروديناميكي مع نطاق تردد 2-4000 هرتز لاكتساح الجيب والاختبارات العشوائية
تطبيق المنتج
يدور اختبار الاهتزاز حول تحفيز أو ضرب مكون أو جهاز لمعرفة كيفية تفاعله في بيئة حقيقية.يحتوي اختبار الاهتزاز على مجموعة واسعة من التطبيقات ، من لوحات الدوائر والطائرات والسفن والصواريخ والصواريخ والسيارات والأجهزة المنزلية وغيرها من المنتجات الصناعية.
يمكن لشركة Van Code تزويدك بمخطط الصدمات والاختبار بالكامل ، وإثبات جودة المنتج لك وفقًا للمعايير الوطنية والدولية ، مثل GB و GJB و UL و JIS و DIN و ISO و BS و MIL و IEC و ASTM.
3. صيغة اختيار الآلة ومخطط هيكل مولد الاهتزاز
① شروط الاختبار التي توفرها شركتك ؛
② نوع الاختبار: مسح جيبي ؛عشوائي؛
مدى تردد الصوت: 2-4000 هرتز
④ الصيغة: A (g) = (2 / f) 2Dcm / 980 ≒ A = 0.002DmmF2D = A / 0.002F2
F = م (كجم) × أ (ز)
4. مخطط كتلة لمبدأ النظام
|
5.وصف تكوين الجهاز
| مشروع | وصف التكوين | كمية |
| 1. | جسم طاولة الاهتزاز | |
| مولد الإثارة الكهرومغناطيسية | 1 | |
| مروحة تبريد (بما في ذلك كاتم الصوت) | 1 | |
| منصة التمديد العمودية VT0606 600 مم * 600 مم | 1 | |
| HT0606 طاولة الشرائح فيلم النفط الأفقي 600 مم * 600 مم | 1 | |
| 2. | مضخم الطاقة الرقمي التبديل | |
| مضخم الطاقة | 1 | |
| نظام حماية مؤازر | 1 | |
| امدادات الطاقة الميدانية | 1 | |
| 3. | تحكم الاهتزاز الرقمي | |
| مضيف وحدة تحكم الهزاز الرقمي | 1 | |
| مستشعر تسريع النظام | 1 | |
| التحكم في الكمبيوتر | 1 | |
| تحكم في قرص تثبيت البرنامج | 1 | |
| 4. | مرفق عشوائي | |
| قم بتمديد خط الكابل وأنبوب الهواء | 1 | |
| تعليمات التشغيل ، تقرير الفحص ، شهادة التأهيل ، دليل الصيانة ، إلخ | 1 | |
| الأدوات الخاصة المرفقة | 1 | |
| تهتز شريط الضغط / شريط الضغط الثابت | 1 | |
| وسادة هوائية غير زلزالية | 4 |
السادس.المعايير الفنية
| ES-3 معلمات مولد الإثارة الكهرومغناطيسية | |
| قوة الجيب القصوى | 300 كجم في الذروة |
| أقصى قوة عشوائية | 300 كجم من r.ms |
| أقصى قوة صدمة صدمة | 600 كيلوجرام في الذروة |
| نطاق الترددات | 1 ～ 3500 هرتز |
| أقصى قدر من الإزاحة | 24 ملم ص |
| السرعة القصوى | 1.6 م / ث |
| أقصى تسارع | 100 جرام (980 م / ث2) |
| اقصى حموله | 100 كجم |
| تردد عزل الاهتزاز | 2.5 هرتز |
| قطر الدائرة المتحركة | Ф 150 ملم |
| جودة الدائرة الديناميكية | 3 كجم |
| برغي ميسا | 13 × م 8 |
| تسرب مغناطيسي | ＜ 10 غاوس |
| حجم الجدول | 750 مم 560 مم 670 مم (طاولة عمودية) |
| وزن الطاولة | حوالي 560 كجم |
| مضخم الطاقة الرقمي ES-3 | |
| انتاج الطاقة | 4KVA |
| جهد الخرج: | 110 فولت |
| انتاج: | 30 أ |
| حجم الطاقة | 720 مم × 545 مم × 1270 مم |
| وزن | 230 كجم |
| نظام حماية مؤازر | |
| وظيفة: | درجة الحرارة ، وضغط الرياح ، والإزاحة الزائدة ، والجهد الزائد ، والتيار الزائد ، والجهد المنخفض للإدخال ، والخطأ الخارجي ، والتحكم في إمدادات الطاقة ، والخطأ المنطقي ، ونقص المدخلات ، إلخ |
| جهاز تحكم في الاهتزاز الرقمي VCSusb-2 | |
| تكوين الأجهزة: |
2-قناة الإدخال ، وقناة الإخراج 1 شرط عشوائي التأثير النموذجي والتدريب الرنان والإقامة (شراء) |
| التحكم في الكمبيوتر | كمبيوتر العلامة التجارية الأصلي ، شاشة LCD (بما في ذلك لوحة المفاتيح / الماوس الكهروضوئي) |
| برمجة | التشغيل باللغة الصينية / الإنجليزية ، يمكنه إجراء تحليل المجال الزمني ومجال التردد ، ومصدر الإشارة ، وتحليل المسح الجيبي ، إلخ. تقرير اختبار WORD ، وعرض الإشارات والبيانات ، والتخزين ، وإعداد معلمات الاختبار ووظائف التحليل. |
| نظام التشغيل | نظام التشغيل Windows 10 |
| مستشعر التسارع LAB24112 |
مدى التردد: ١-١٢٠٠٠ هرتز الحساسية: 50 مللي فولت / جرام نطاق درجة الحرارة: -24-250 درجة مئوية |
| منصة التمديد الرأسي VT 0606 | |
| جودة المواد | العوفر |
| حجم ميسا | 600 مم × 600 مم |
| موقف ثقب ثابت | الأكمام المسمار الفولاذ المقاوم للصدأ M8 ، مقاومة التآكل على المدى الطويل |
| تردد استخدام الحد الأعلى |
الجيوب الأنفية 1000 هرتز العشوائية 2000 هرتز |
| وزن | 35 كجم |
| H T0606 أفقي مرحلة انزلاق فيلم النفط | |
| جودة المواد | العوفر |
| حجم ميسا | 600 مم × 600 مم |
| موقف ثقب ثابت | الأكمام المسمار الفولاذ المقاوم للصدأ M8 ، مقاومة التآكل على المدى الطويل |
| تردد استخدام الحد الأعلى |
الجيبية 800 هرتز العشوائية 2000 هرتز |
| وزن | 35 |

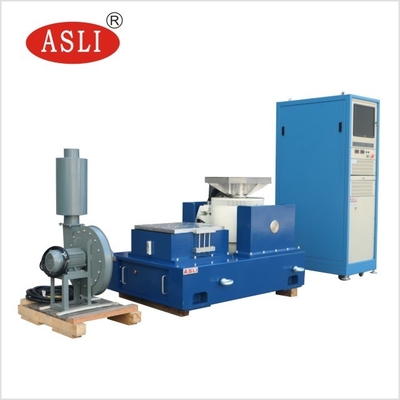

| مروحة تبريد BL-300 (بما في ذلك مكبر الصوت) | |
| قوة المروحة: | 1.1 كيلو واط |
| معدل التدفق | 1404 م3/ ح |
| المتطلبات الكهربائية: | |
| مصدر | ثلاث مراحل 380 فولت / 50 هرتز ، 15 كيلو فولت أمبير |
| مقاومة التأريض | ≤4Ω |
السابع.مقدمة أداء المعدات:

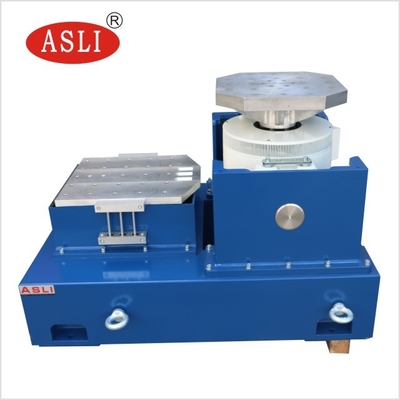

7.1 ، جسم طاولة الاهتزاز VG 300-38
7.1.1.لفائف متحركة
تم تجهيز طاولة الاهتزاز بملف متحرك مصبوب يدويًا ، ونظام دعم تحميل هوائي كهروضوئي وتوجيه محوري مزدوج.يعد توجيه المحامل المزدوجة وظيفة فريدة تساعد على تقليل التقاطع الديناميكي المحوري والدوران أثناء اختبار الاهتزاز ، مع متانة فائقة.
7.1.2.ملف الإثارة
هيكل مسار مغناطيسي مزدوج ، تسرب مغناطيسي منخفض ومجال مغناطيسي موحد
7.1.3.سطح المنصة
استخدام المعالجة الفسفورية المتقدمة وتكنولوجيا طلاء السيارات ، مع تأثير منع التآكل والصدأ على المدى الطويل.
7.1.4.نظام تايوان بارد:
تم اعتماد مروحة منخفضة الضوضاء لتحسين هيكل مدخل الهواء للمنصة ، يعتمد ملف الإثارة على مجرى هواء على شكل قرص العسل ، والحلقة المغناطيسية الوسطى تتبنى قناة هواء تحويلية مزدوجة الطبقة ، إلخ. تم اعتماد تصميم مجرى الهواء الجديد لتعزيز تأثير التبريد.
7.2مضخم الطاقة الرقمي التبديل SA
مضخم طاقة رقمي من سلسلة SA مع تقنية MOSFET أو IGBT موثوقة ،
أ.استقرار وموثوقية عالية
ب.الامتثال لمتطلبات معيار الاتحاد الأوروبي "CE"
ج.استخدام تقنية تعديل عرض النبض بتردد جيبي مع مضخم عالي الطاقة.
د.باستخدام مبدأ العمل الخاص بتبديل مصدر الطاقة ، تكون كفاءة التحويل عالية.
ه.يتم استخدام تقنية مشاركة التدفق الإلكترونية التلقائية
F.أداء سلامة جيد.
7.3.نظام حماية مؤازر
وظائف الحماية كاملة ، بما في ذلك الجهد الزائد ، والجهد المنخفض ، ونقص الطور ، والفشل المنطقي ، ووحدة الطاقة من خلال ، ودرجة الحرارة الزائدة ، والإخراج على التيار ، والإنتاج الزائد ، وإمداد طاقة المحرك ، والإزاحة الزائدة للجسم ، ودرجة حرارة الجسم ، والربط الخارجي ، إلخ.
7.4.منصة التوسع العمودي
عادةً ما تُستخدم منصة التوسعة كمنصة عينات تثبيت أكبر ، والتي يمكن أن تكون مربعة أو مستديرة أو مخصصة للمستخدم.لتقليل الخصائص الديناميكية للمنصات الموسعة ، يجب تحليل جميع المنصات الموسعة عن طريق النمذجة
7.5نظام المطابقة الأوتوماتيكي الكهروضوئي
اضبط موضع الملف المتحرك تلقائيًا للبقاء في حالة توازن.يضمن نظام المحاذاة الأوتوماتيكي أن الملف المتحرك يتم توسيطه دائمًا أثناء التحميل والتفريغ.
7.6منصة منزلقة أفقية
يتميز تصميم المنضدة الأفقية بلحظة انقلاب عالية وحدود جانبية.يتميز مفهوم التصميم هذا ، جنبًا إلى جنب مع جهاز المنضدة الأفقية القياسية ، بحد عزم دوران ديناميكي عالٍ ، مع الحفاظ على خصائص التخميد بفيلم الزيت التوجيهي.المنصة الأفقية تتكون من لوح تزلج ، موصل ، لوح جرانيت طبيعي ، قاعدة منزلقة أفقية ومصدر زيت مستقل.
ثمانية.مقدمة لجهاز التحكم بالاهتزاز الرقمي
تتبنى وحدة التحكم في الاهتزاز نظام الهيكل الموزع المتقدم ، ويتم تحقيق التحكم في الحلقة المغلقة بواسطة معالج DSP.الكمبيوتر الشخصي مستقل عن حلقة التحكم ، مما يضمن الوقت الفعلي والكفاءة العالية لنظام التحكم ، ويمكنه الاستجابة في الوقت المناسب وبسرعة لأي تغيير في نظام الاختبار ، ويضمن الاستقرار والدقة العالية للتحكم.يعتمد الجهاز معالج DSP ذو النقطة العائمة 32 بت بتردد رئيسي يصل إلى 300 ميجاهرتز ، ADC / DAC بدقة 24 بت ، تصفية رقمية عالية الدقة بنقطة عائمة وتقنية تصميم منخفضة الضوضاء لدائرة الأجهزة ، تتحكم وحدة التحكم بشكل عشوائي في النطاق الديناميكي أكثر من 90 ديسيبل ونسبة الإشارة إلى الضوضاء أكثر من 100 ديسيبل.
7.1ميزات جهاز التحكم في الاهتزاز:
أ. أداء وموثوقية عالية
يتم تحقيق التحكم في الحلقة المغلقة بواسطة معالج DSP.الكمبيوتر الشخصي مستقل عن حلقة التحكم ، مما يضمن الوقت الفعلي والكفاءة العالية لنظام التحكم ، والاستجابة السريعة في الوقت المناسب لأي تغيير في نظام الاختبار ، وضمان الموثوقية والدقة العالية للتحكم.تحتوي جميع قنوات الإدخال على ADC بدقة 24 بت ، وتصميم أجهزة منخفض الضوضاء ، ومرشحات تنعيم رقمية وتناظرية مضمنة ، مما يضمن الدقة العالية للتحليل.
ب.عملية بسيطة
البرنامج التطبيقي الذي يعتمد على Windows سهل التشغيل وله وظائف مساعدة غنية.يعمل المعالج التلقائي القوي للنظام ووظيفة التوليد التلقائي لتقرير الاختبار على تسهيل مهام الاختبار المتكررة والمملة.معلمات الاختبار غنية وصارمة ، وتجعل واجهة USB2.0 اتصاله بالكمبيوتر أكثر قربًا وتناغمًا.
ج ، ميزات قوية ومرونة
جهاز التحكم في الاهتزاز منصة قوية للتحكم في الاهتزاز يمكنها إكمال العديد من المهام المعقدة.على نفس النظام الأساسي للأجهزة ، يمكن لتكوين برامج التطبيقات المختلفة ، إكمال مجموعة متنوعة من مهام التحليل ، لتلبية احتياجات تحليل الاختبار المختلفة.تتبنى وحدة التحكم التصميم المعياري ، والذي يمكنه تكوين الأجهزة والبرامج المقابلة وفقًا لاحتياجات المستخدم المختلفة لتلبية الاحتياجات المختلفة للمستخدمين.
