مقدمة المنتج من جدول الاهتزاز
تطبيق المنتج
اختبار الاهتزاز يتعلق بتحفيز أو ضرب مكون أو جهاز لمعرفة كيفية تفاعله في بيئة حقيقية. اختبار الاهتزاز له مجموعة واسعة من التطبيقات ، من لوحات الدوائر ، الطائرات ،السفنالصواريخ والصواريخ والسيارات والأجهزة المنزلية والمنتجات الصناعية الأخرى.
شركة فان كود يمكن أن توفر لك مع كامل صدمة ومخطط الاختبار، وإثبات جودة المنتج بالنسبة لك وفقا للمعايير الوطنية والدولية، مثل GB، GJB، UL، JIS، دين,ISO، BS، MIL، IEC و ASTM.
3صيغة اختيار الجهاز وشريحة هيكل مولد الاهتزاز
1 ظروف الاختبار التي تقدمها شركتك
2 نوع الاختبار: مسح الجيب؛ عشوائي.
3 نطاق صوت التردد: 2-4000 هرتز
4 الصيغة: A (g) = (2 π f) 2Dcm/980 A = 0.002DmmF2D = A / 0.002F2
F=M(kg) ×A(g)
4مخطط الكتل لمبدأ النظام
|

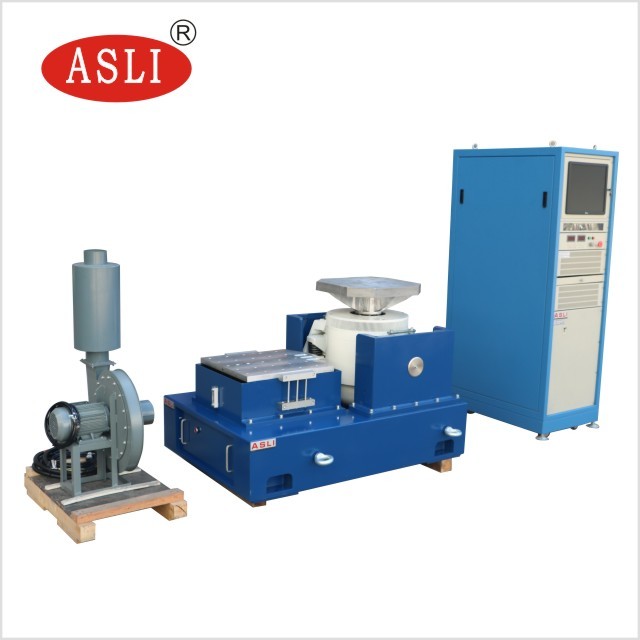

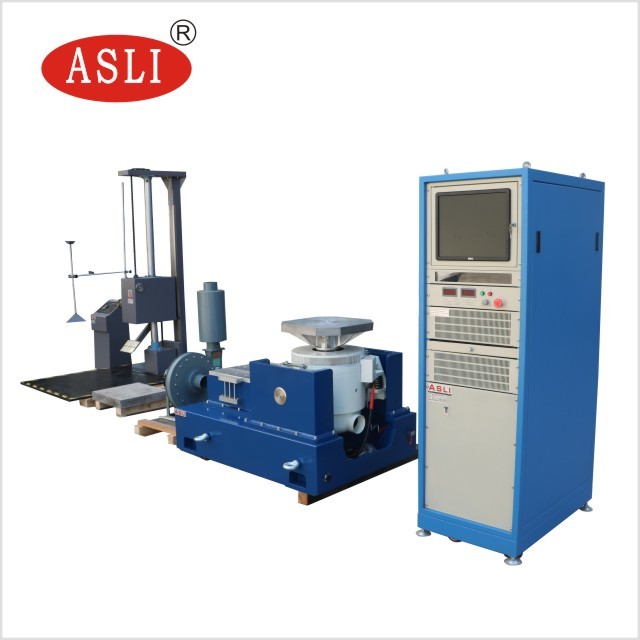

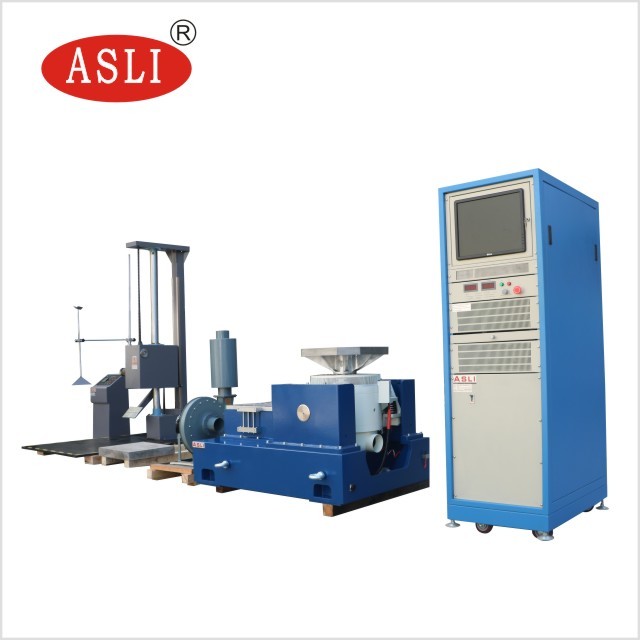

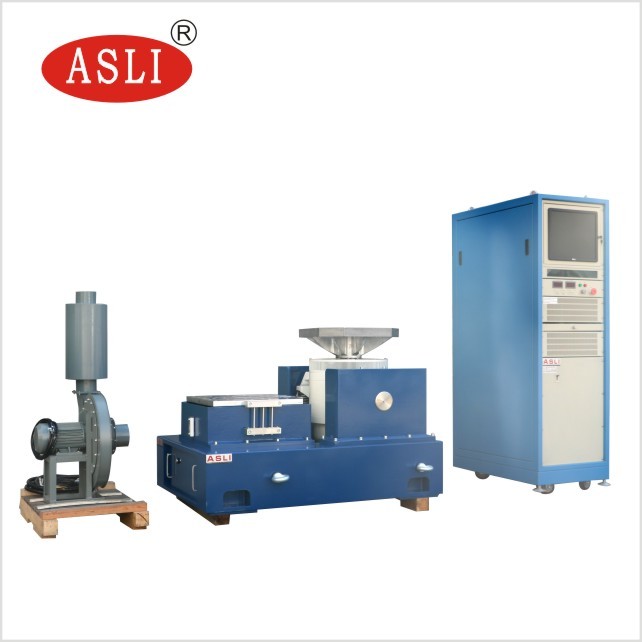

5.وصف تكوين الجهاز
| مشروع | وصف التكوين | كمية |
| 1. | جسم طاولة الاهتزاز | |
| مولد الإثارة الكهرومغناطيسية | 1 | |
| مروحة التبريد (بما في ذلك الصوت) | 1 | |
| VT0606 منصة تمديد عمودي 600mm * 600mm | 1 | |
| HT0606 طاولة الزيت الأفقية 600mm * 600mm | 1 | |
| 2. | مكبر طاقة التبديل الرقمي | |
| مكبر الطاقة | 1 | |
| نظام حماية الخدمة | 1 | |
| إمدادات الطاقة الميدانية | 1 | |
| 3. | جهاز تحكم الاهتزاز الرقمي | |
| جهاز تحكم الهزاز الرقمي | 1 | |
| مستشعر تسارع النظام | 1 | |
| جهاز التحكم | 1 | |
| التحكم في قرص تثبيت البرنامج | 1 | |
| 4. | إرفاق عشوائي | |
| تمديد خط الكابلات وقناة الهواء | 1 | |
| تعليمات التشغيل، تقرير التفتيش، شهادة التأهيل، دليل الصيانة، الخ | 1 | |
| أدوات خاصة مربوطة | 1 | |
| شريط الضغط الاهتزازي / مصباح شريط الضغط | 1 | |
| الوسادة الهوائية الزلزالية | 4 |
المعلمات التقنية
| معايير مولد الإثارة الكهرومغناطيسية ES-3 | |
| القوة القصوى | 300 كيلوغرام في الساعة الذروة |
| القوة العشوائية القصوى | 300 كيلوغرام في الساعة |
| القوة الكبرى للصدمة | 600 كيلوغرام في الساعة الذروة |
| نطاق التردد | 1 ≈ 3500 هرتز |
| الحد الأقصى للنزوح | 24ملم p-p |
| السرعة القصوى | 1.6m/s |
| التسارع القصوى | 100G ((980 متر/ثانية2) |
| الحمولة القصوى | 100 كجم |
| تردد عزل الاهتزاز | 2.5 هرتز |
| قطر الدائرة المتحركة | ف 150 ملم |
| جودة الدائرة الديناميكية | 3 كجم |
| مسمار المائدة | 13×M8 |
| تسرب مغناطيسي | < 10 غاوس |
| حجم الطاولة | 750mm 560mm 670mm (الجدول الرأسي) |
| وزن الطاولة | حوالي 560 كيلو |
| مكبر الطاقة الرقمي ES-3 | |
| الطاقة الخارجة | 4KVA |
| الجهد الخارجي: | 110 فولت |
| مخرج: | 30A |
| حجم الطاقة | 720ملم × 545ملم × 1270ملم |
| وزن | 230 كجم |
| نظام حماية الخدمة | |
| الوظيفة: | درجة الحرارة، ضغط الرياح، الزيادة في التشغيل، الزيادة في الجهد، الزيادة في التيار، انخفاض الجهد في المدخل، الخطأ الخارجي، إمدادات الطاقة في التحكم، الخطأ المنطقي، نقص المدخل، الخ |
| جهاز تحكم الاهتزاز الرقمي VCSusb-2 | |
| تكوين الأجهزة: |
مدخلات ذات قنوات 2 و قناة خروجاً واحدة الجانب العكسي التأثير النموذجي، التدريب على الرنين والإقامة (شراء) |
| جهاز التحكم | أجهزة كمبيوتر من العلامة التجارية الأصلية، شاشة LCD (بما في ذلك لوحة مفاتيح / فأر كهربائي) |
| البرمجيات | تشغيل الصينية / الإنجليزية، يمكن إجراء تحليل مجال الوقت ومجال التردد، مصدر الإشارة، تحليل مسح الجذور، الخ تقرير اختبار WORD، إشارة وعرض البيانات، التخزين،تحديد معايير الاختبار ووظائف التحليل. |
| نظام تشغيل | ويندوز 10 |
| جهاز استشعار التسارع LAB24112 |
نطاق التردد: 1- -12,000 هرتز الحساسية: 50 ميف / غ نطاق الحرارة: -24-250 درجة مئوية |
| V T 0606 منصة تمديد رأسية | |
| جودة المواد | الفلفل |
| حجم الطاولة | 600 ملم × 600 ملم |
| وضع الثقب الثابت | غلاف المسمار من الفولاذ المقاوم للصدأ M8 ، مقاومة للارتداء على المدى الطويل |
| تواتر استخدام الحد الأعلى |
الصينية 1000 هرتز ستوكاستيك 2000HZ |
| وزن | 35 كجم |
| H T0606 مرحلة الزيت الأفقية | |
| جودة المواد | الفلفل |
| حجم الطاولة | 600 ملم × 600 ملم |
| وضع الثقب الثابت | غلاف المسمار من الفولاذ المقاوم للصدأ M8 ، مقاومة للارتداء على المدى الطويل |
| تواتر استخدام الحد الأعلى |
الصينية 800 هرتز ستوكاستيك 2000HZ |
| وزن | 35 |
| مروحة التبريد BL-300 (بما في ذلك مكبر الصوت) | |
| قوة المروحة: | 1.1 كيلوواط |
| معدل التدفق | 1404م3/h |
| متطلبات الكهرباء: | |
| المصدر | ثلاث مراحل 380 فولت / 50 هرتز، 15 كيلو فولت |
| مقاومة التأرجح | ≤4Ω |
تعريف أداء المعدات:

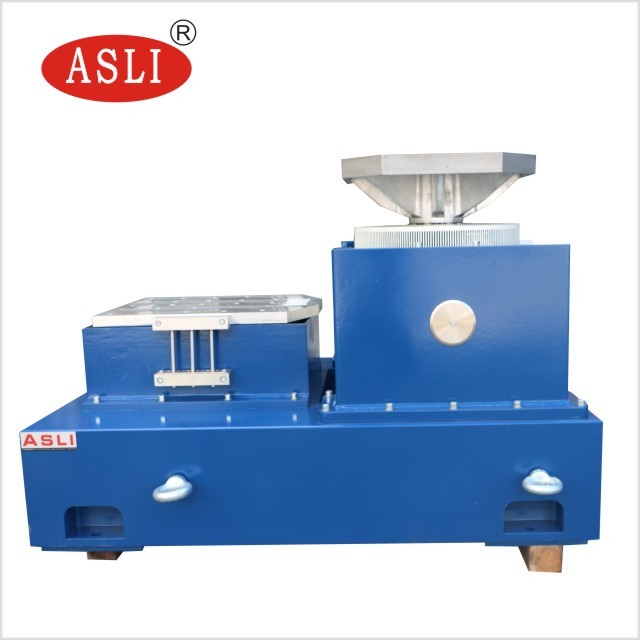

7.1، جسم طاولة الاهتزاز VG 300-38
7.1.1. الملفات المتحركة
تم تجهيز طاولة الاهتزاز بملف متحرك مصبوب ويتم معالجته يدوياً، ونظام دعم الحمل الهوائي الكهروضوئي وتوجيه محوري مزدوج.توجيه محمل مزدوج هو وظيفة فريدة من نوعها التي تساعد على تقليل التقاطع الديناميكي المحوري والدوران أثناء اختبار الاهتزاز، مع متانة متفوقة.
7.1.2. لفائف الإثارة
هيكل مسار مغناطيسي مزدوج، تسرب مغناطيسي منخفض ومجال مغناطيسي موحد
7.1.3سطح المنصة
باستخدام معالجة الفسفورية المتقدمة وتكنولوجيا طلاء السيارات ، مع تأثير الارتداء والصدأ على المدى الطويل.
7.1.4نظام تايوان بارد
يتم اعتماد مروحة الضوضاء المنخفضة لتحسين هيكل مدخل الهواء للمنصة ، وتعتمد لفافة الإثارة قناة الهواء من قشرة العسل ، وتعتمد الحلقة المغناطيسية الوسطى قناة الهواء الشنت مزدوجة الطبقة ، إلخ.يتم اعتماد تصميم قناة الهواء الجديدة لتعزيز تأثير التبريد.
7.2مكبر طاقة التبديل الرقمي
مكبر طاقة التبديل الرقمي من سلسلة SA مع تقنية MOSFET أو IGBT موثوقة ،
a. الاستقرار والموثوقية العالية
b. الامتثال لمتطلبات معيار "CE" للاتحاد الأوروبي
ج. باستخدام تكنولوجيا تعديل عرض النبضات الترددية السينوسية مع مكبر قوي.
d. باستخدام مبدأ العمل لتبديل مصدر الطاقة ، فإن كفاءة التحويل مرتفعة.
e. تستخدم تكنولوجيا تقاسم التدفق الإلكتروني التلقائي
أداء آمن جيد.
7.3. نظام حماية الخدمة
وظائف الحماية كاملة، بما في ذلك فوق الجهد، تحت الجهد، نقص المرحلة، فشل المنطق، وحدة الطاقة من خلال، فوق درجة الحرارة، الخروج فوق التيار، الخروج فوق الجهد،إمدادات الطاقة، الجسم على الانتقال، درجة حرارة الجسم، الروابط الخارجية، الخ
7.4منصة التوسع العمودي
عادةً ما تستخدم منصة التوسيع كمنصة نموذج تثبيت أكبر ، والتي يمكن أن تكون مربعة أو مستديرة أو مخصصة للمستخدم.من أجل تقليل الخصائص الديناميكية للمنصات الموسعة، يجب تحليل جميع المنصات الممتدة عن طريق النمذجة
7.5نظام تطابق آلي كهربائي
يضبط تلقائيًا موقف الملف المتحرك للبقاء في التوازن. يضمن نظام المواءمة التلقائية أن يكون الملف المتحرك دائمًا مركزًا أثناء التحميل والتفريغ.
7.6منصة منزلية أفقية
تصميم الطاولة المنزلية الأفقية لديه لحظة الانقلاب العالية والحد الجانبي. هذا المفهوم التصميمي ، جنبا إلى جنب مع جهاز الطاولة المنزلية الأفقية القياسية ، لديه حد عال من العزم الديناميكي ،مع الحفاظ على خصائص التخفيف للفيلم الزيتي المرشد. تتكون المنصة الأفقية من لوح التزلج ، والمتصل ، لوحة الجرانيت الطبيعية ، أساس الزلاجة الأفقية ومصدر النفط المستقل.
ثمانية: إدخال جهاز تحكم الاهتزاز الرقمي
يتبنى جهاز التحكم في الاهتزاز نظام الهيكل الموزع المتقدم ، ويتم التحكم في الحلقة المغلقة بواسطة معالج DSP. الكمبيوتر الشخصي مستقل عن حلقة التحكم ،الذي يضمن الكفاءة العالية ونظام التحكم في الوقت الحقيقي، يمكن أن تستجيب في الوقت المناسب وبسرعة لأي تغيير في نظام الاختبار، وضمان استقرار ودقة عالية من التحكم.الأجهزة تعتمد 32 بت معالج DSP النقطة العائمة مع تردد رئيسي تصل إلى 300 ميغاهرتز، ADC / DAC مع دقة 24 بت، عالية الدقة الفحص الرقمي النقطة العائمة وتكنولوجيا التصميم منخفضة الضوضاء من الدائرة الأجهزة،يسيطر جهاز التحكم بشكل عشوائي على النطاق الديناميكي أكثر من 90 ديسيبل ونسبة الإشارة إلى الضوضاء أكثر من 100 ديسيبل.
7.1خصائص جهاز التحكم في الاهتزاز:
A. أداء عالية وموثوقية
يتم التحكم في الحلقة المغلقة بواسطة معالج DSP. الكمبيوتر الشخصي مستقل عن حلقة التحكم ، مما يضمن الوقت الحقيقي وكفاءة عالية لنظام التحكم ،استجابة في الوقت المناسب وسريعة لأي تغيير في نظام الاختبار، وضمان موثوقية ودقة عالية من التحكم. جميع قنوات الإدخال لديها 24 بت دقة ADC، تصميم الأجهزة منخفضة الضوضاء، ومشابك مدمجة في مرشحات مكافحة التشويش التناظرية والرقمية،ضمان الدقة العالية للتحليل بشكل فعال.
عملية بسيطة
برنامج التطبيقات القائم على Windows سهل التشغيل وله وظائف مساعدة غنية.الساحر التلقائي القوي للنظام ووظيفة توليد تقرير الاختبار التلقائي تجعل مهام الاختبار المتكررة والمملة أسهلمعايير الاختبار غنية و صارمة ، و واجهة USB2.0 تجعلها متصلة بالكمبيوتر بشكل أقرب و أكثر انسجاما.
ج، ميزات قوية ومرونة
وحدة تحكم الاهتزاز منصة تحكم الاهتزاز القوية التي يمكنها إكمال مهام معقدة متعددة. على نفس منصة الأجهزة، تكوين برنامج التطبيقات المختلفة،يمكنه إكمال مجموعة متنوعة من مهام التحليل، لتلبية احتياجات تحليل الاختبار المختلفة.والتي يمكن تكوين الأجهزة والبرمجيات المقابلة وفقا لاحتياجات المستخدمين المختلفة لتلبية الاحتياجات المختلفة للمستخدمين.
