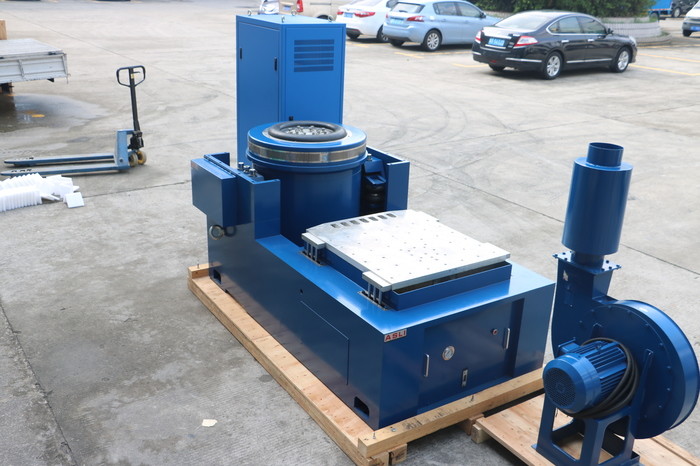

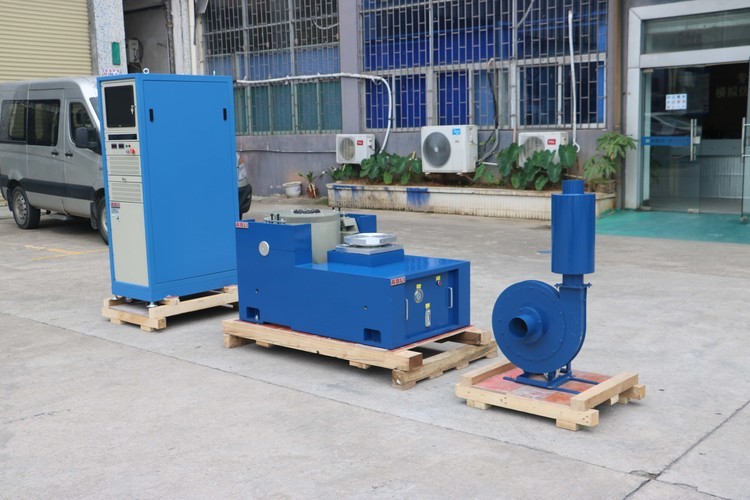

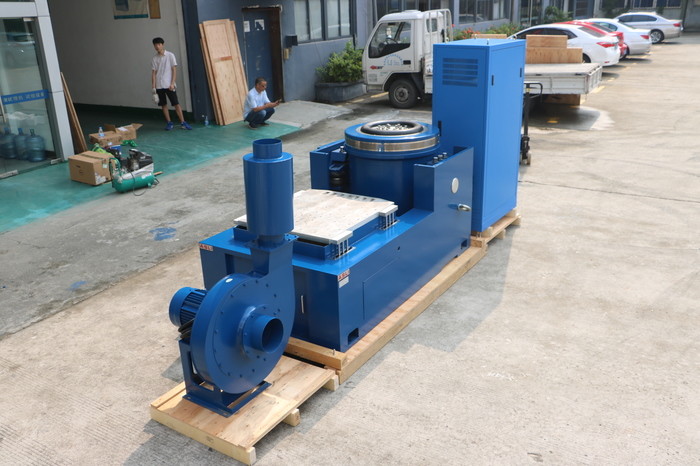

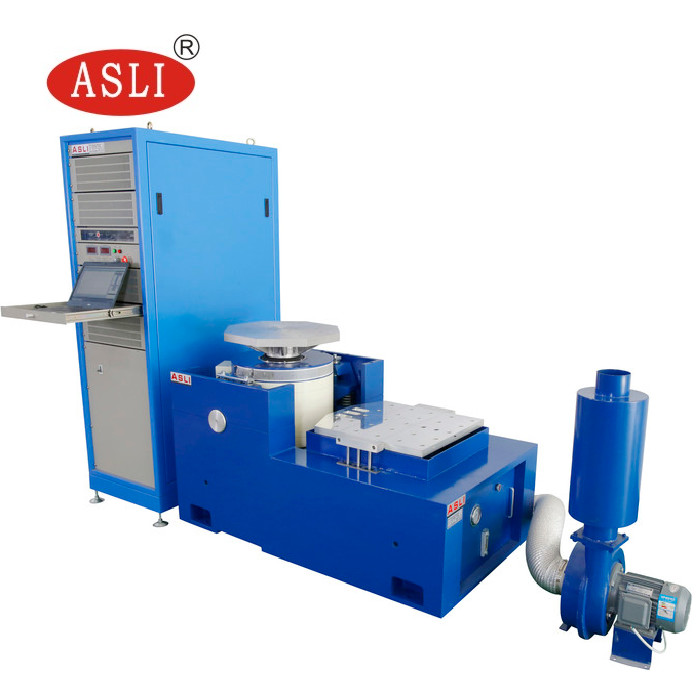

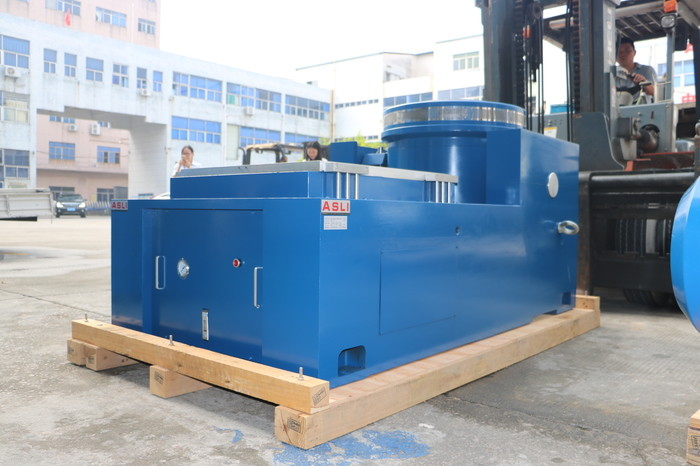

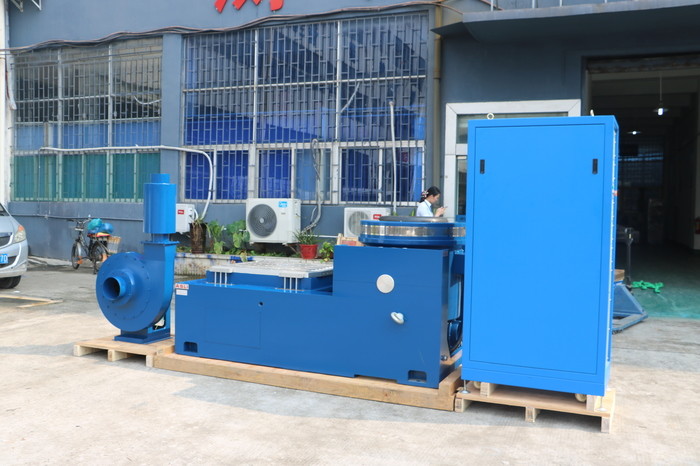

IEC61300-2-1 عالية التردد العمودية والأفقية الالكتروديناميكية الاهتزاز اختبار آلة
آلة اختبار الاهتزاز هي جهاز ميكانيكي متخصص يستخدم لأداء اختبار الاهتزاز على مواد ومكونات وأنظمة مختلفة. It works by generating controlled mechanical vibrations that simulate environmental conditions and operational stresses that a product may encounter during its normal usage or during transportation and storage.
الوظيفة الأساسية لآلة اختبار الاهتزاز هي تحديد الصمود الميكانيكي والسلامة الهيكلية والموثوقية للمنتج تحت مجموعة واسعة من الأحمال الديناميكية والاهتزازية.تخضع الآلة عينة الاختبار لسلسلة من مدخلات القوة في ترددات ومساحات مختلفة وتقيس استجابتها وسلوكها لتقييم جودة المنتج وسلامته.
أجهزة اختبار الاهتزاز يمكن أن تحاكي أنواع مختلفة من الأحمال الديناميكية ، بما في ذلك الاهتزازات العشوائية والحركية والصدمة.الآلات عادة ما تكون كهروميكانيكية أو هيدروليكية وتتكون من طاولة اهتزاز أو منصةجهاز هز أو محرك، ونظام تحكم يزامن وينظم مدخل الاهتزاز.
تتضمن التطبيقات الرئيسية لآلة اختبار الاهتزاز تطوير المنتجات ومراقبة الجودة واختبار الامتثال ، حيث يجب أن تلبي المنتجات معايير ولوائح محددة.الآلة يمكن أن تحاكي مختلف الظروف البيئية، بما في ذلك درجة الحرارة والرطوبة والارتفاع، مما يساعد المهندسين على تحديد عيوب التصميم وتحسين أداء المنتج.
بشكل عام، the vibration test machine's function is to provide a reliable and repeatable means of testing product durability and performance under simulated real-world conditions and aid in improving product quality and safety.
1النموذج: ES-1 ES-2 ES-3...ES-350
2القوة السينية المسموح بها (N): 1000 إلى 3500000
3القوة العشوائية المسموح بها (N): 1000 إلى 3500000
4نطاق التردد (هرتز): 3 إلى 3500
5التسارع المسموح به ((m/s2): 400 إلى 1000
6السرعة المسموح بها: 1.2 إلى 1.8
7النزوح الاسمي (pp، mm) 25 إلى 51
8الحمولة القصوى ((كغ): 70 إلى 4500
9الملفات المتحركة ((kg): 2.5 إلى 300
10أبعاد الملف المتحرك ((ملم): 150 إلى 870
خصائص الوقوف الأفقي:
داخل مقعد تحميل صغير لتحقيق تسارع أعلى وتردد العمل، لتحسين القدرة على تحميل وأداء مقعد الماكينة بأكملها.
المقاعد الأفقية ومقاعد الاهتزاز هي من النوع المتكامل، مع هيكل مثالي، وسهولة التثبيت والتكييف.
مسار الضغط الثابت، على شكل حرف V، مع القدرة على مقاومة المنحدر ومقاومة الحمل التحيز.
مضخة زيت مدمجة، بنية جيدة وسهلة التشغيل.
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 |
خمسة آلاف 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
الخصائص العمودية للمقعد الممتد:
VT العمودية الممتدة البنك والشفرات المحددة، الدقة المحسوبة، تصميم معقد، لضمان العميل اكتسب أفضل أداء وفقا
| النموذج | الوزن (كيلوغرام) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (المقعد الدائري) | 220 | 350 | Φ1200 |
إذا كان لديك أي شك أو احتياجات حول IEC61300-2-1 عالية التردد العمودي والأفقي الالكتروديناميكا الاهتزاز اختبار آلة، يرجى عدم التردد في إرسال استفسارك.
