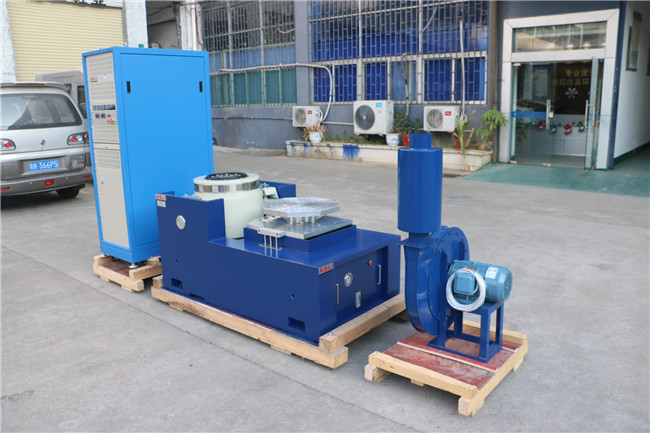

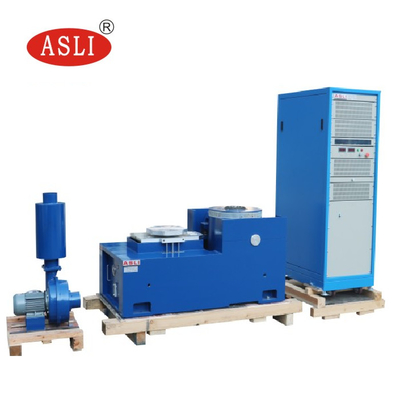

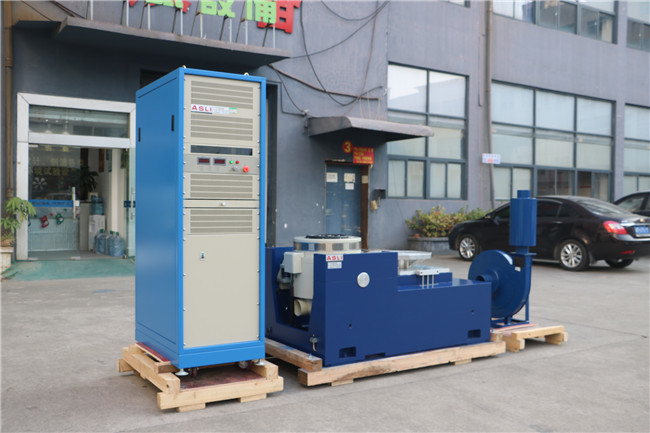

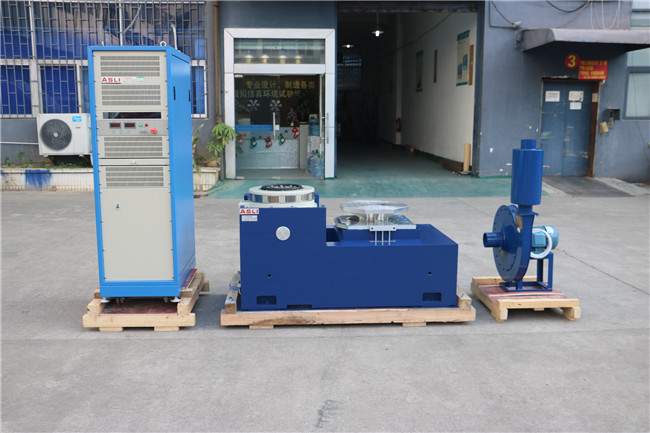

يستخدم نظام اختبار الاهتزاز بشكل رئيسي لاختبار محيط الاهتزاز والصدمات للمنتجات ، واختبار فحص الإجهاد البيئي ، واختبار الموثوقية.اختبار الاهتزاز الكهرومغناطيسي تماما وفقا لمعيار تصميم الاختبار المتعلق بالبطارية، محاكاة في ظل حالة معينة من اختبار الاهتزاز للبطارية ، يتم تثبيت البطارية أو مجموعة البطاريات على جدول الاهتزاز ، وفقًا للتردد المحدد ،وتسارع ونظام التحرش على طول بطارية الاهتزاز عينة من ثلاثة اتجاهات عمودية متبادلة قياس البطارية يجب أن لا تسرب، لا تفقد الشجاعة، لا كسر، لا حريق والانفجار. اختبار الاهتزاز من نطاق التطبيق واسع للغاية، من لوحة الدوائر، البطارية، الطائرة، السفينة، الصاروخ، الصاروخ،السيارات والأجهزة المنزلية والمنتجات الصناعية الأخرى.
| معايير مولد الاهتزاز الكهرومغناطيسي: | ||||
| قوة الإثارة القصوى | 5000 كيلوغرام في الساعة الذروة | |||
| أكبر قوة اهتزاز عشوائية | 5000 كيلوغرام في الساعة | |||
| أكبر قوة اهتزاز صدمة | 10000 كيلوغرام في الساعة | |||
| نطاق التردد | DC ~ 4000 هرتز | |||
| الحد الأقصى للنزوح | 75 ملم p-p ((قيمة من قمة إلى قمة) | |||
| السرعة القصوى | 1.8m/s | |||
| الحد الأقصى للتسارع | 100G ((980 m/s2) | |||
| تردد الرنين الأول | 3500 هرتز | |||
| الحمولة القصوى | 750 كجم | |||
| قطر الملف المتحرك (قطر الميزا العامل) | قطر 450 ملم | |||
| جودة الملفات المتحركة | 50 كجم | |||
| الحمولة القصوى | 750 كجم | |||
| طاولة المسمار | 13 × M8 | |||
| تسرب التدفق المغناطيسي | < 10 غاوس | |||
| البعد | 800ملم × 800ملم × 800ملم ((آلة عمودية) | |||
| الوزن | حوالي 1500 كيلوغرام | |||
| نظام الخدمة | ||||
| الوظيفة | درجة الحرارة، ضغط الهواء، الانتقال، فوق الجهد، فوق التيار، إدخال تحت الجهد، خطأ خارجي، إمدادات الطاقة التحكم، المنطق، عدم وجود مدخل متساو. | |||
| جهاز تحكم الاهتزاز الرقمي | ||||
| تكوين الأجهزة | 2 قناة دخول، 1 قناة دخول | |||
| حاسوب التحكم | أجهزة كمبيوتر "لينوفو" الأصلية، شاشة كريستال سائل ((مع لوحة مفاتيح/فأر بصري) | |||
| البرمجيات | تشغيل الصينية / الإنجليزية، ومجال الوقت ومجال التردد تحليل، مصدر الإشارة، وتحليل تردد الجذور، وما إلى ذلك. وورد يمكن أن تولد تلقائيًا تقارير الاختبار والإشارات وعرض البيانات،التخزين، إعداد معايير الاختبار وتحليل الدالة. | |||
| نظام تشغيل | ويندوز 2000 / XP | |||
| مستشعر التسارع B&W |
نطاق التردد: 2000 هرتز الحساسية: 50mv/g نطاق درجة الحرارة: -24 - 250 درجة مئوية |
|||
| الحاجة الكهربائية | ||||
| مصدر كهربائي | 3 مراحل، 380 فولت / 50 هرتز | |||
معايير الاختبار
GB/T 31241-2014 المنتجات الإلكترونية المحمولة مع بطاريات ليثيوم أيون ومتطلبات سلامة البطاريات
GB/T 18287-2013 مواصفات بطارية ليثيوم أيون لاستخدام الهاتف الخلوي.متطلبات الدائرة القصيرة الخارجية
GB/T 8897.4-2008 الخلية الغالفانية الجزء 4 متطلبات الأمان للبطاريات الليثيوم أيون
YD/T 2344.1-2011 الاتصالات الحديد الفوسفات بطارية ليثيوم أيون الجزء 1: بطارية متكاملة
GB/T 21966-2008 المتطلبات الأمنية لبطارية الليثيوم والبطاريات في النقل
MT/T 1051-2007 بطارية ليثيوم أيون تستخدم في مصباح عمال المناجم
YD 1268-2003 متطلبات الأمان وأساليب الاختبار لبطارية الليثيوم وشاحن المستخدم في الهاتف المحمول
GB/T 19521.11-2005 بطارية ليثيوم أيون لبضائع خطيرة
YDB 032-2009 بطارية ليثيوم أيون نوع الاحتياطي للاتصالات
UL 1642:2012 معيار للبطاريات الليثيومية
UL 2054: 2012 البطاريات المنزلية والتجارية
UN38.3 (2012) الجزء الثالث: مقترح لنقل البضائع الخطرة - اختبار ودليل قياسي
معيار IEC62133-2012 متطلبات السلامة للبطارية ومجموعة البطاريات التي تحتوي على مادة كهربائية قاعية أو حمضية
IEC 62281: 2004 متطلبات السلامة في نقل بطارية الليثيوم والبطارية
IEC 60086: 2007الخلايا الغالفانية الجزء 4 متطلبات الأمان للبطاريات الليثيوم أيون
GJB150,GJB360,GJB548,GJB1217,الـ MIL-STD-810F,MIL-STD-883E الخ
