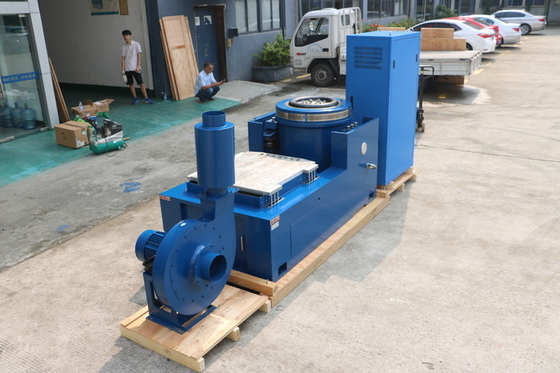

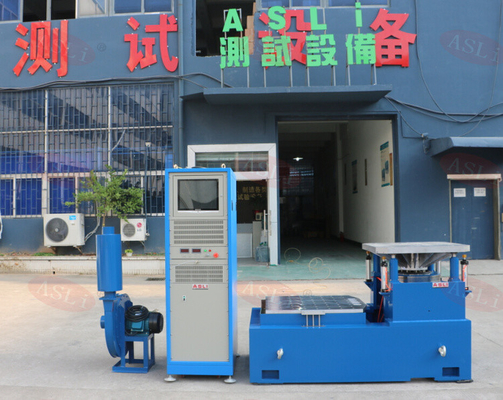

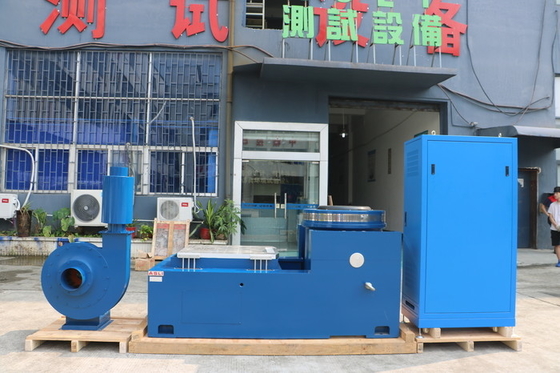

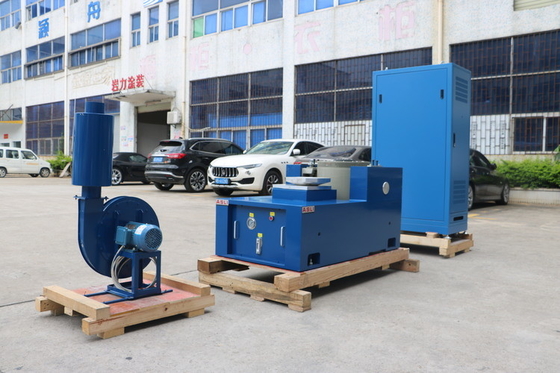

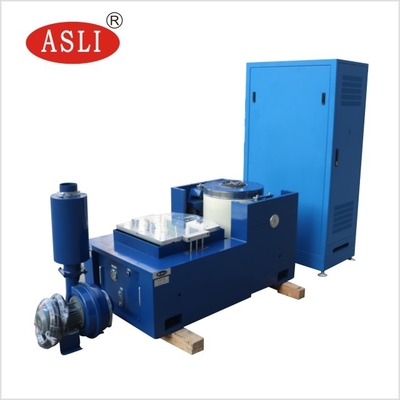

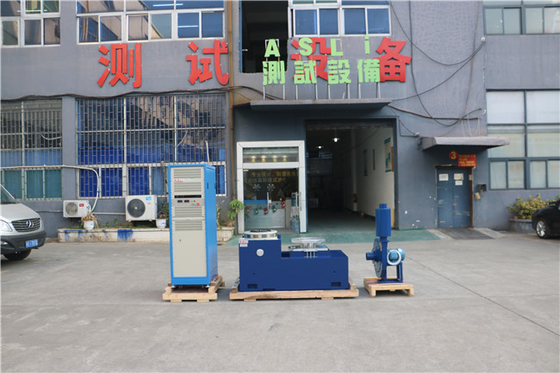

3 محور قوة كبيرة هزاز كهروديناميكي الجدول شاكر لاختبار الاهتزاز الجيبية
Product Details
| قوة جيبية: | 60000n | سرعة: | 1.8m/s |
|---|---|---|---|
| النزوح: | 51 ملم | تكرار: | 3 ~ 3500 هرتز |
| تحميل: | 250 كجم | تسريع: | 100 جرام |
| التسليح: | 230mm | اتجاه الاهتزاز: | 3 محور |
| طلب: | الفضاء | وظيفة: | جيب وعشوائي |
| إبراز |
طاولة شيكر MIL-STD,طاولة شيكر سرعة 1.8 م / ث,طاولة اهتزاز 230 مم |
||
Product Description
طاولة الهزاز الكهروديناميكية ذات القوة الكبيرة ذات المحور الثلاثة مصممة لاختبار الاهتزازات الجوفية وقادرة على تلبية معايير الاختبار التالية: MIL-STD ، DIN ، ISO ، ASTM ، IEC ، ISTA ،ناسا، جي بي، جي جي بي، جي اس، بي إس، وغيرها.
آلة اختبار الاهتزاز عالية التردد / نظام الهز العمودي ، مصممة لمعايير اختبار IEC و ISTA و MIL-STD ،يتبنى تقنيات حديثة متقدمة بما في ذلك هيكل دائرة مغناطيسية مزدوجة، حلقات عمل الهيكل العظمي ذاتية التوليد، الدعم في الهواء، محامل العجلات والإرشاد الخطي، وعزل trunnion.اختبارات الاهتزازات الصينوسية على ثلاث محاور و Z واختبارات الاهتزازات العشوائية على النطاق العريض، وكذلك اختبارات النبض الكلاسيكية (نصف السين) واستجابة الصدمة.
يستخدم على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء الجوي والاتصالات والإلكترونيات والأجهزة الكهربائية والأجهزة المنزلية وغيرها من المجالات.
| نموذج النظام | ES-60 |
|---|---|
| نطاق التردد (هرتز) | 3 ~ 3500 |
| القوة المسموح بها (Sine (N) | 60000 |
| القوة المسموح بها عشوائي (N) | 60000 |
| القوة المسموح بها (N) | 120000 |
| الحد الأقصى للتسارع (سينس) (m/s2) | 1000 |
| الحد الأقصى للتسارع (m/s2 rms) | 1000 |
| الحد الأقصى للتسارع الصدمة (m/s2) | 2000 |
| الحد الأقصى للسرعة السين (m/s) | 1.8 |
| الحد الأقصى للسرعة الصدمة (m/s) | 1.8 |
| الحد الأقصى للنزوح / السفر (mm p-p) | 51 |
| كتلة الملف المتحرك (كيلوغرام) | 60 |
| أبعاد الملف المتحرك | قطر 40 ملم |
| حجم الجدول الرأسي | مخصصة إختيار وفقا لمتطلبات الاختبار |
| حجم الجدول الأفقي | مخصصة إختيار وفقا لمتطلبات الاختبار |
| الحمل الأقصى (كيلوغرام) | 800 |
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحد الأقصى للحمولة (بالكيلوغرام) | الملفات المتحركة (بالكيلوغرام) | أبعاد الملفات المتحركة (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- هيكل عظمي دائري ديناميكي مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
- تصميم دوائر مغناطيسية ذات تسرب تدفق مغناطيسي منخفض، هيكل مضغوط، وتخطيط عقلاني
- محامل عجلات العصا المتحركة ، مستقيمة وموجّهة نحو الاستيراد ، مع قدرة حمولة غريبة.
- أساس العزل Trunnion مخصص لاستخدام الهرمونات، مع تثبيت محمول مريح.
- التكنولوجيا المتقدمة نظام التحرك حول يضمن موثوقية عالية من الدائرة الديناميكية.
- تصميم قناة جديدة يعزز تأثير التبريد.
- صلابة ثابتة وصلابة ديناميكية للبالون الصغير المحمل يزيد من القدرة على تحمل طاولة الاهتزاز وتحسين أداء الترددات المنخفضة.
إذا كنت بحاجة إلى مزيد من المعلومات عن 3 محور قوة كبيرة الالكتروديناميكية الهزاز المائدة الهزاز ل اختبار الاهتزاز الصيني، يرجى عدم التردد في إرسال استفسارك.
