كيف يساعد اختبار الاهتزاز؟
يتم اختبار الاهتزاز عن طريق تكرار الظروف (في بيئة اختبار) التي قد يمر بها المنتج أو الآلة أو الهيكل أو يشاهدها خلال حياته.بما في ذلك الظروف أثناء العبور وكذلك العملياتوبالتالي، فإن اختبار الاهتزاز يمنع مشاكل الأداء والفشل المحتمل حتى قبل أن تبدأ أو تحدث.
أيضا، في الصناعات كثيفة الإنتاج مثل النفط والغاز، توليد الطاقة، المعادن والتعدين، الخ،الفشل أو توقف أي من الآلات أو الأجهزة يؤدي إلى فقدان الكفاءة وارتفاع تكاليف الإنتاج وبيئة عمل غير آمنة أيضالذلك، هذه الصناعات تحتاج إلى اختبار الاهتزاز المستمر والمنظم.
5 ~ 2000 هرتز التردد الكهرومغناطيسية الاهتزاز المضطرب للجهاز الكهربائي اختبار مختبر
تحميل الوثيقة للتخزين -- انقر هنا ----→معدات اختبار الاهتزاز ES-10.pdf
من أجل DO-160 الأجهزة الكهربائية الصناعية الالكتروديناميكية الاختبار نوع الاهتزاز يرجى التحضير لأسفل وإرسال استفسار الخاص بك، وسوف تساعدنا على توصية لك النموذج المناسب
وصف العينة
كتلة اختبار العينة
أبعاد العينة
ملف الاختبار إذا كان متاحاً
السرعة القصوى للاختبار
اختبار اتجاه X،Y،Z أو اختبار اتجاه Z فقط
مواصفات النموذج في العرض
| مواصفات النظام | |||
| نموذج النظام: | ES-10 | ||
| نطاق التردد: | 3~3500 | ||
| القوة المسجلة | الجانب الأبيض | 10000 | |
| عشوائي N | 20000 | ||
| الصدمة N | 20000 | ||
| الحد الأقصى لـ (أكس. | الصين (m/s2) | 1000 | |
| عشوائي (m/s2 rms) | 1000 | ||
| الصدمة ((m/s2) | 2000 | ||
| أقصى درجة | الصين (m/s2) | 1.8 | |
| الصدمة ((m/s2) | 1.8 | ||
| الحد الأقصى للضغط | الحد الأقصى للسفر ملم (ب-ب) |
51 | |
| الملفات المتحركة | 12 كجم | ||
| أبعاد الملف المتحرك | 240ملم | ||
| الحمل الأقصى: | 270 كجم | ||
الاختيارات الأخرى المتاحة لمتحركات الاهتزاز
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
مثال الاهتزاز لاختبار عشوائي
5 ~ 2000 هرتز نظام الهزاز الكهرومغناطيسي الهزاز الخصائص:
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريب.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان الدورة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، زيادة قدرة طاولة الاهتزاز، وتحسين أداء منخفضة التردد.
المعلمات التقنية لجدول الاهتزاز الأفقي (اختبار المحور X،Y)

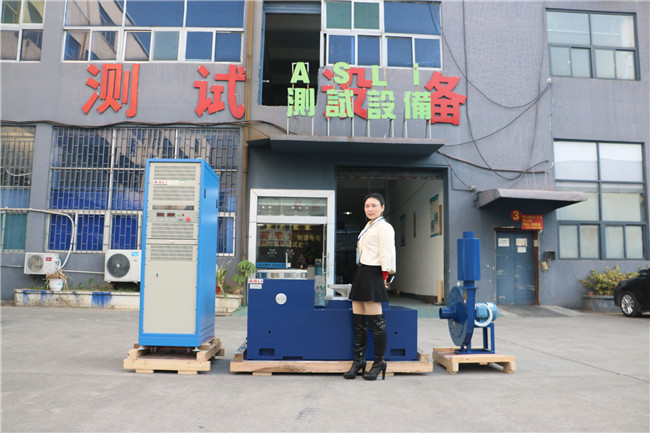

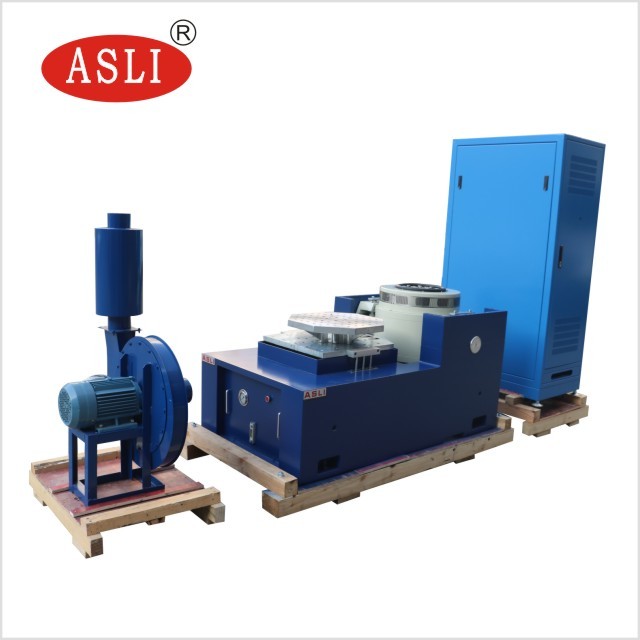

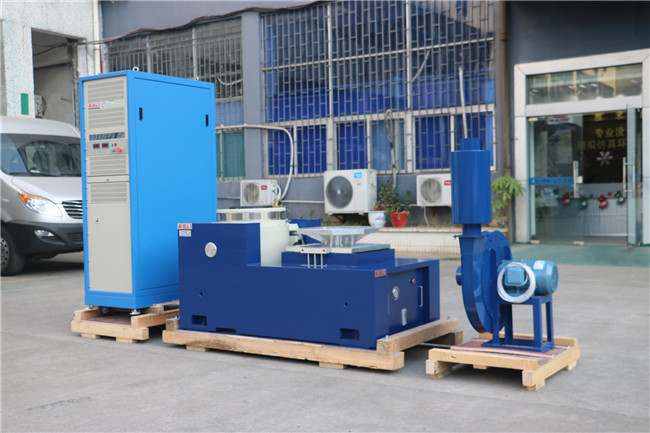

الصور للإشارة:

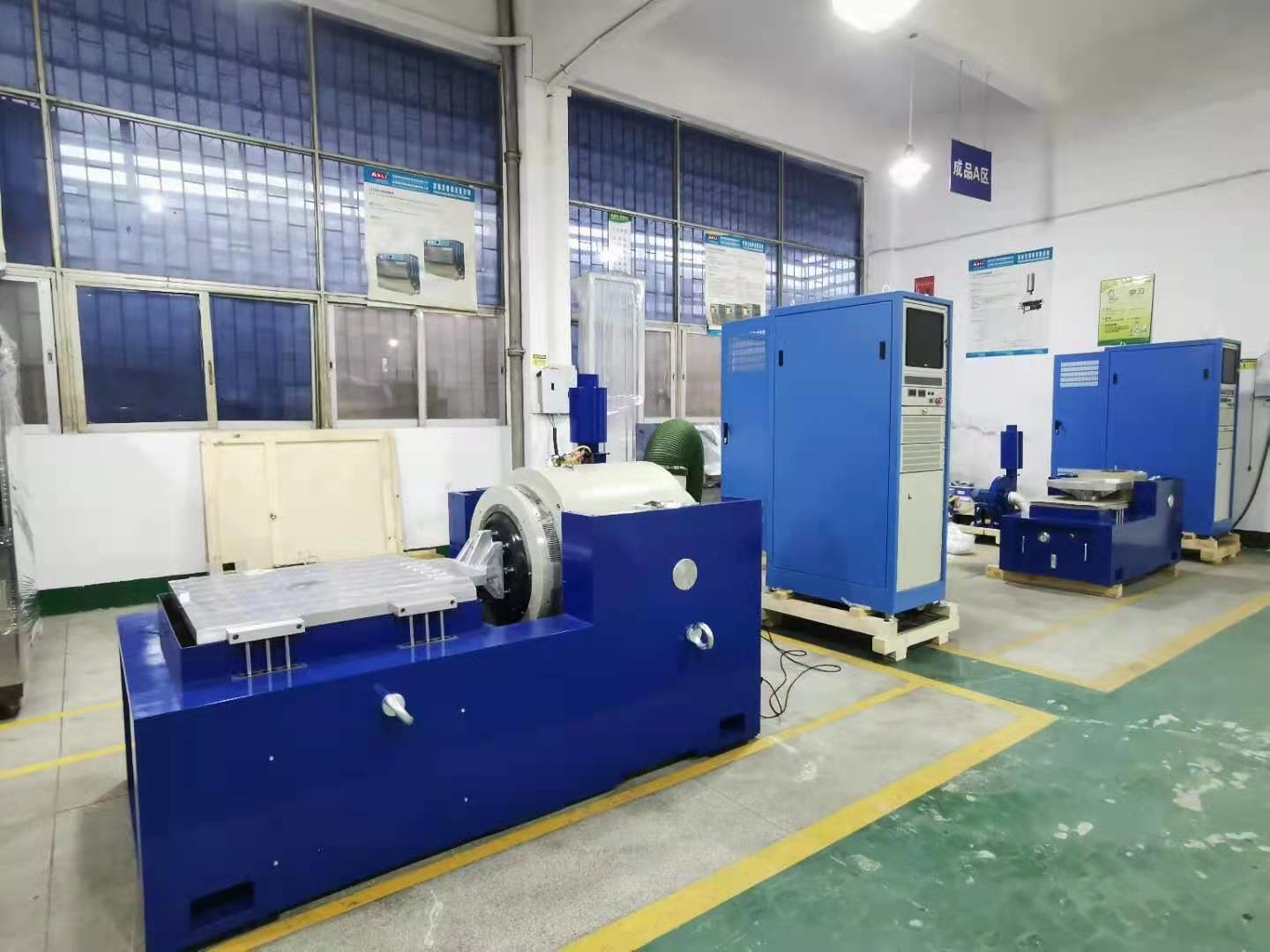

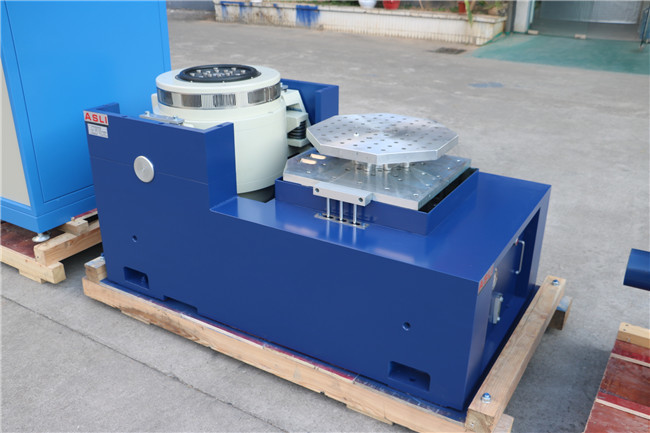

المزيد من المراجع:

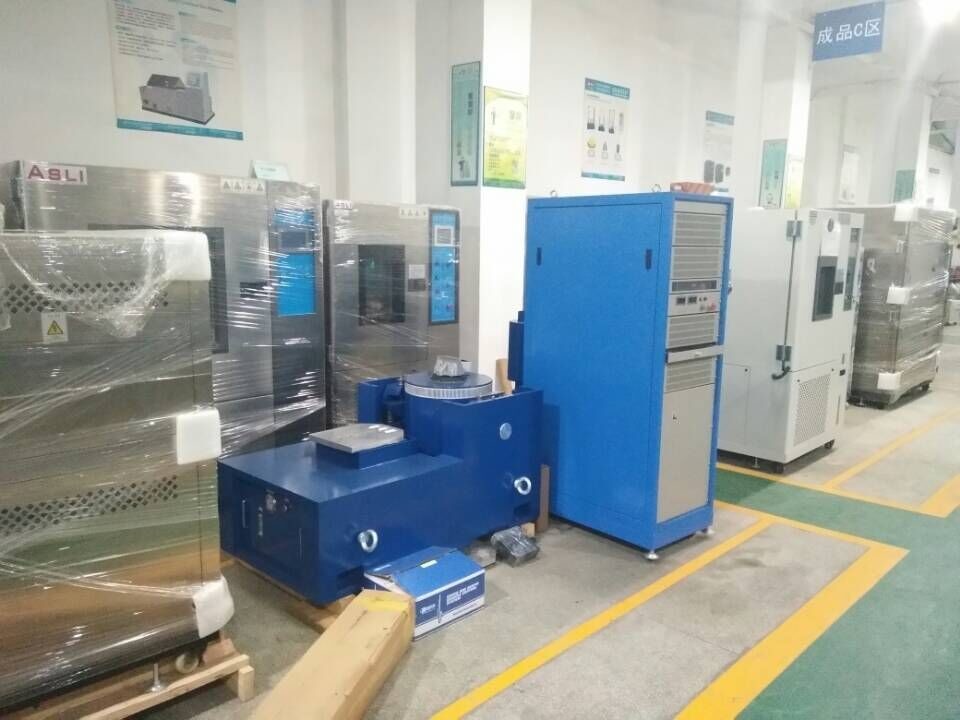

تفاصيل التعبئة:
إذا كان لديك أي شك أو احتياجات حول 5 ~ 2000 هرتز تردد نظام هزاز الاهتزاز الكهروديناميكي للكهرباء الأجهزة اختبار المختبر، Welcome للاتصال بنا!
