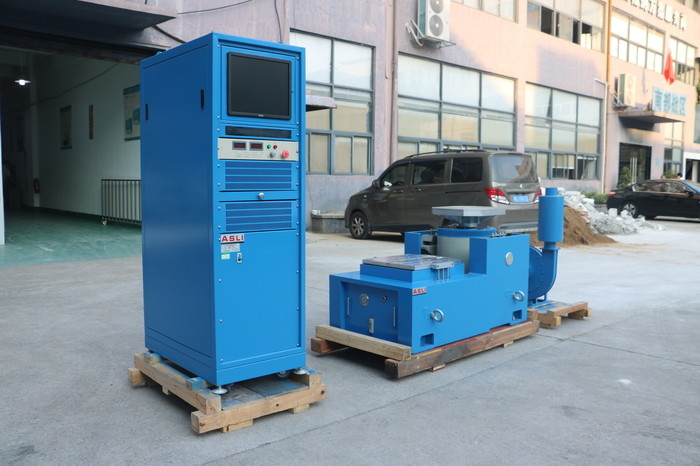

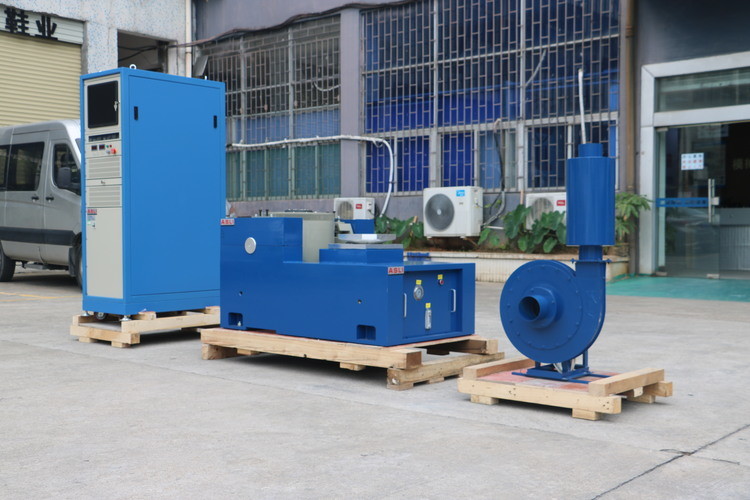

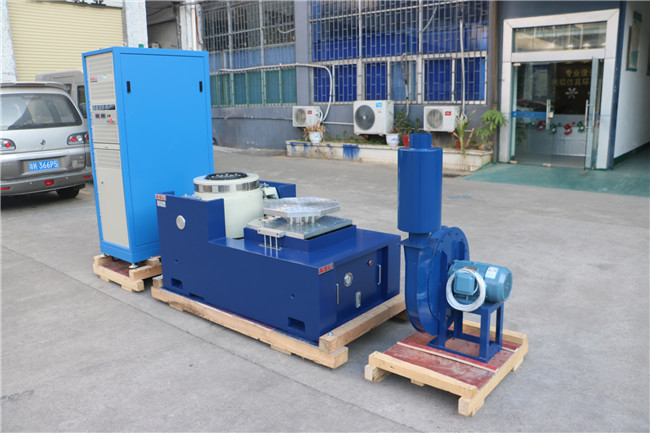

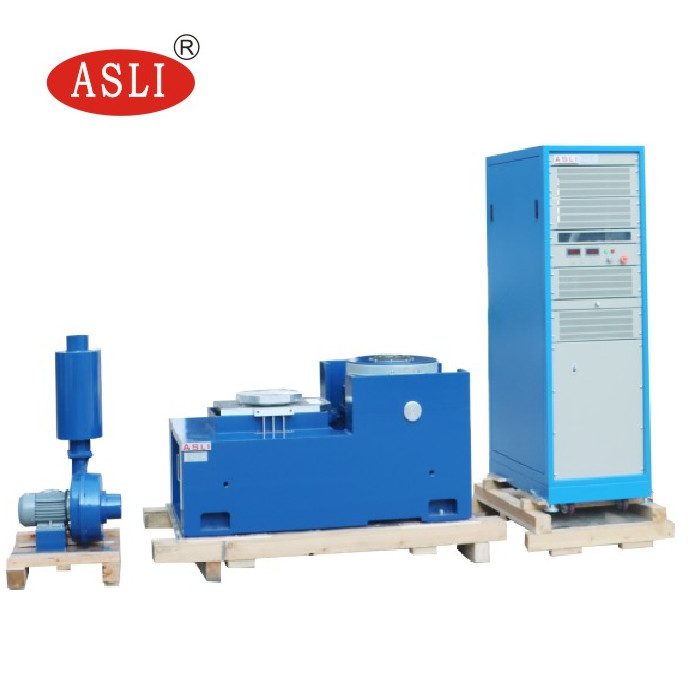

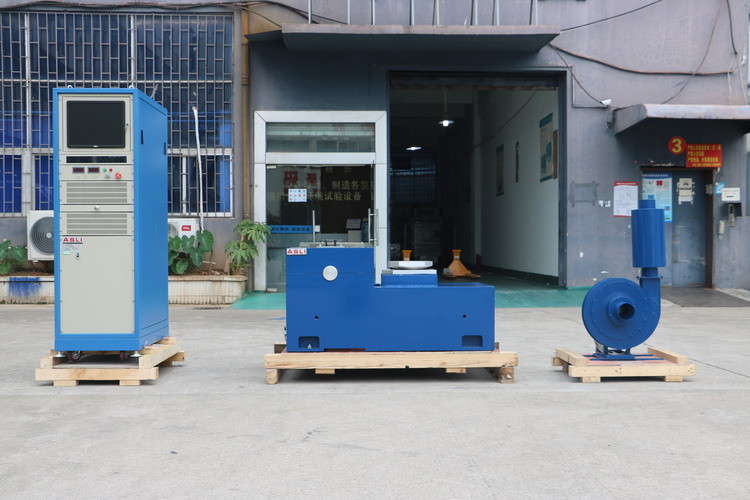

الجهاز الرائد في مجال تصنيع أنظمة اختبار مقاومة الاهتزازات الكهروديناميكية عالية التردد مع تسارع 100g
يتم استخدام طاولة الاهتزاز الكهرومغناطيسي على نطاق واسع في مجالات الدفاع والطيران والفضاء الجوي والاتصالات والإلكترونيات والسيارات والأجهزة المنزلية وغيرها من الصناعات.يستخدم هذا النوع من المعدات لاكتشاف الأخطاء المبكرة، محاكاة حالة العمل الفعلية واختبار قوة الهيكل، تطبيق المنتج واسع، وعرض التطبيق واضح، تأثير الاختبار ملحوظ وموثوق بها.,مسح، قابلة للبرمجة، مضاعف التردد، اللوغاريتم، الحد الأقصى للتسارع، تعديل النطاق، التحكم في الزمن، التحكم الكمبيوتر وظيفة كاملة، تسارع ثابت بسيط / نطاق ثابت.المعدات بسبب فشل مستمر في إجراء 3 أشهر من الاختبار، أداء مستقر، جودة موثوق بها.
المواصفات
| الاسم | مصنع رائد أنظمة اختبار مقاومة الاهتزاز الكهروديناميكية عالية التردد | ||||||||
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة المسموح بها ((m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | مقاس الملف المتحرك (ملم) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
ورقة بيانات الأداء
| المزلق(ES-30) | ||
| القوة الجانبية (الذروة) | 30kN | |
| قوة الصدمة (القمة) | 60 كيلون | |
| نطاق التردد | 5~2,800 هرتز | |
| النزوح (متواصل) | 100 ملم | |
| السرعة القصوى | 1.8 م/s | |
| أقصى تسارع | 100G | |
| قطر الدرع | 445 ملم | |
| 1stترتيب تردد الرنين | 2,400 هرتز | |
| الزخم الغريب المسموح به | >500 Nxm | |
| وزن الدرع | 40 كجم | |
| بعد المسمار HE/ST | M10(متري) | |
| تردد عزل الاهتزاز المحوري | <3 هرتز | |
| (ماكس)(ب)أيلود | 500 كجم | |
| تسرب التدفق المغناطيسي | ≤1 متر طن | |
| الأبعاد (L × W × H ، غير معبأة) | 1،330x860x1,250 مم | |
| الوزن (غير معبأة) | 2500 كجم | |
| التثبيت | حصيرة مطاطية (مطلوب مسامير مرساة) | |
| مكبر الطاقة (DA-30) | ||
| مخرج مكبر | 30 kVA | |
| SNR | >65 ديسيبل | |
| الجهد الخارجي الاسمي | 120 ساعة | |
| كفاءة المضخم | >90% | |
| الأبعاد (L × W × H ، غير معبأة) | 800x900x2,100 مم | |
| الوزن (غير معبأة) | 500 كجم | |
| مُنفّس | ||
| حجم الهواء | 0.46م3/s | |
| القوة | 7.5 كيلوواط | |
| قطر قناة الهواء | 200 ملم | |
| ضغط الهواء | 8.8kPa | |
| التثبيت | قادرة على توصيل إلى السقف (حتى اثنين من انحناءات 90 درجة) ، ماكس 20 ٪ تشغيل | |
| طاولة زلقة أفقية | ||
| الأبعاد | 600×600 مم | |
| سمك | 45 ملم | |
| التكرارأناتقليد | 2,000 هرتز | |
| فعالةممؤخرة | 54 كجم | |
|
ملاحظة: 1يتم استخدام محمل لفيلم زيت عالي الضغط لتحقيق توحيد أفضل. |
||
| اهتزازالمراقب وعداد التسارع | ||
| مراقب الاهتزاز | مراقب الاهتزازمع الصينية ، عشوائية ، صدمة وتعديل الذات. | |
| عداد التسارع | 100mV/g، النطاق: 50g، تردد العمل: 1-10kHz، الوزن: 11gram، مع كابل 10ft منخفضة الضوضاء | |
| الوظائف/الاكسسوارات المدعومة الأخرى | ||
| غرف البيئة | مدعوم | |
| أجهزة متنقلة | قابلة للتخصيص | |
| لوحات العزل | قابلة للتخصيص | |
| الأجهزة | قابلة للتخصيص | |
| بيئة عمل النظام | ||
| نطاق الحرارة | 0-40 درجة مئوية | |
| نطاق الرطوبة | 0~90%, لا يوجد تآثار | |
| متطلبات الطاقة | 380V/3ph/50Hz،40kVA | |
| ضغط الهواء الضغط | 0.6 Mpa | |
