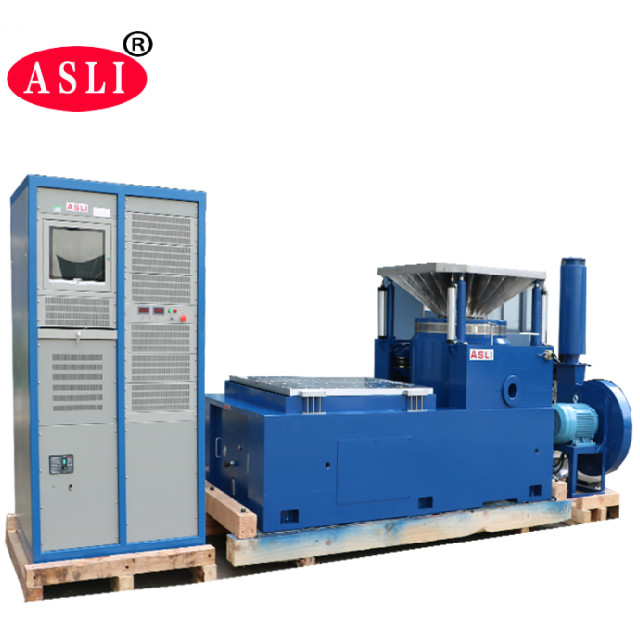

جهاز اختبار الاهتزاز الكهروديناميكي عالي التردد ISTA / ASTM بجودة جيدة
هل تعمل على اختبار التعبئة والتغليف الخاص بك الذي سيتم...
المصادقة على مدى ملاءمة الاستخدام النهائي
المساعدة في حل مشاكل التعبئة والتغليف الحالية
تحديد وفورات محتملة في تكاليف التعبئة والتغليف
توفير وسيلة تقنية لمقارنة خيارات التعبئة والتغليف
تحديد أو التحقق من استيفاء متطلبات المواصفات أو اللوائح أو العقود
توفير بيانات قياسية لضمان الجودة
تقديم دليل على مسؤولية المنتج أو براءات الاختراع أو ادعاءات المنتج
التنبؤ بأداء العبوة أثناء التوزيع والاستخدام من قبل عملائك
بالنسبة لنظام اختبار الاهتزاز، يرجى الاستعداد لما يلي وإرسال استفسارك، وسنساعدك في التوصية بالنموذج المناسب
وصف العينة
كتلة اختبار العينة
أبعاد العينة
ملف الاختبار إذا كان متاحًا
الحد الأقصى للتسارع للاختبار
اختبار اتجاه X، Y، Z أو اختبار اتجاه Z فقط
مواصفات النموذج المعروضة
| مواصفات النظام | |||
| طراز النظام: | ES- 60 | ||
| نطاق التردد: | 3~2800 | ||
| القوة المقدرة | موجة جيبية نيوتن | 60000 | |
| عشوائي نيوتن | 60000 | ||
| صدمة نيوتن | 120000 | ||
| الحد الأقصى للتسارع. | موجة جيبية (م/ث2) | 1000 | |
| عشوائي (م/ث2 جذر متوسط مربع) | 1000 | ||
| صدمة (م/ث2) | 2000 | ||
| الحد الأقصى للسرعة. | موجة جيبية (م/ث2) | 1.8 | |
| صدمة (م/ث2) | 1.8 | ||
| الحد الأقصى للإزاحة. | أقصى سفر مم (من ذروة إلى ذروة) |
51 | |
| ملف متحرك | 50 كجم | ||
| أبعاد الملف المتحرك | قطر 450 مم | ||
| الحد الأقصى للحمل: | 750 كجم | ||
اختيارات أخرى لآلات الاهتزاز المتاحة
| طراز |
موجة جيبية مقدرة القوة (نيوتن) |
عشوائي مقدر القوة (نيوتن) |
التردد النطاق (هرتز) |
التسارع المقدر (م/ث2) | السرعة المقدرة (م/ث) |
الإزاحة المقدرة (من ذروة إلى ذروة) مم |
الحد الأقصى للحمل (كجم) | ملف متحرك (كجم) |
أبعاد ملف متحرك (مم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5ل | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
مثال للاهتزاز للاختبار العشوائي
الميزات:
1. هيكل دائري ديناميكي مصمم جيدًا، مع تردد رنين محوري أعلى.
2. دائرة مغناطيسية مزدوجة، تسرب مغناطيسي منخفض، هيكل مدمج وعقلاني.
3. قضيب هزاز، محامل أسطوانية مستقيمة، وصلات مركبة موجهة للاستيراد، صلابة توجيهية، قدرة على الحمل اللامركزي.
4. قاعدة عزل دعامة مخصصة للاستخدام الهرموني، سهولة التركيب والتنقل.
5. تقنية متقدمة للحركة حول النظام لضمان موثوقية عالية للدائرة الديناميكية.
6. تصميم مجاري هواء جديد يعزز تأثير التبريد.
7. صلابة ثابتة، صلابة ديناميكية للبالون الصغير الحامل، زيادة سعة طاولة الاهتزاز، تحسين الأداء منخفض التردد.
المعلمات الفنية لطاولة الاهتزاز الأفقية (اختبار المحور Z)
المعلمات الفنية لطاولة الاهتزاز العمودية (اختبار المحور X، Y):

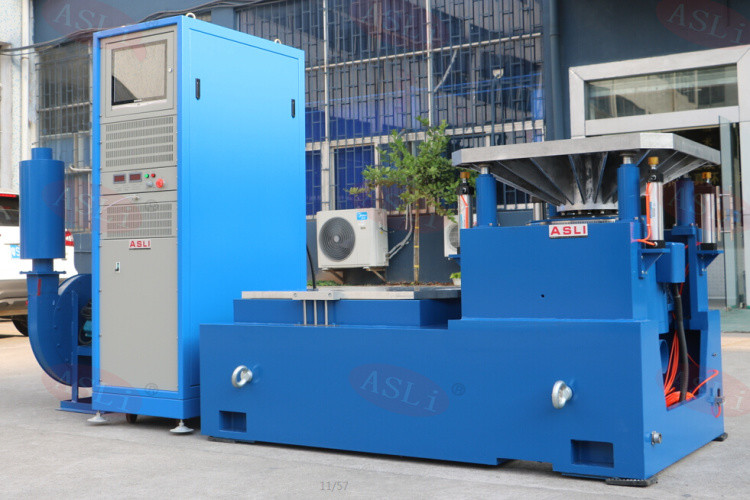

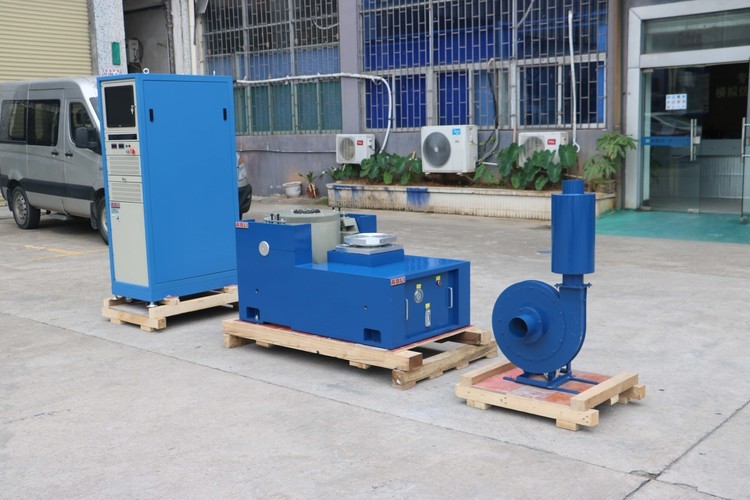

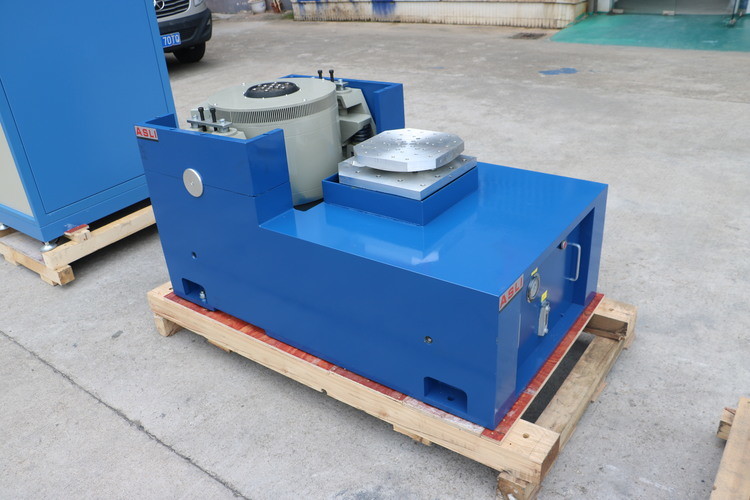

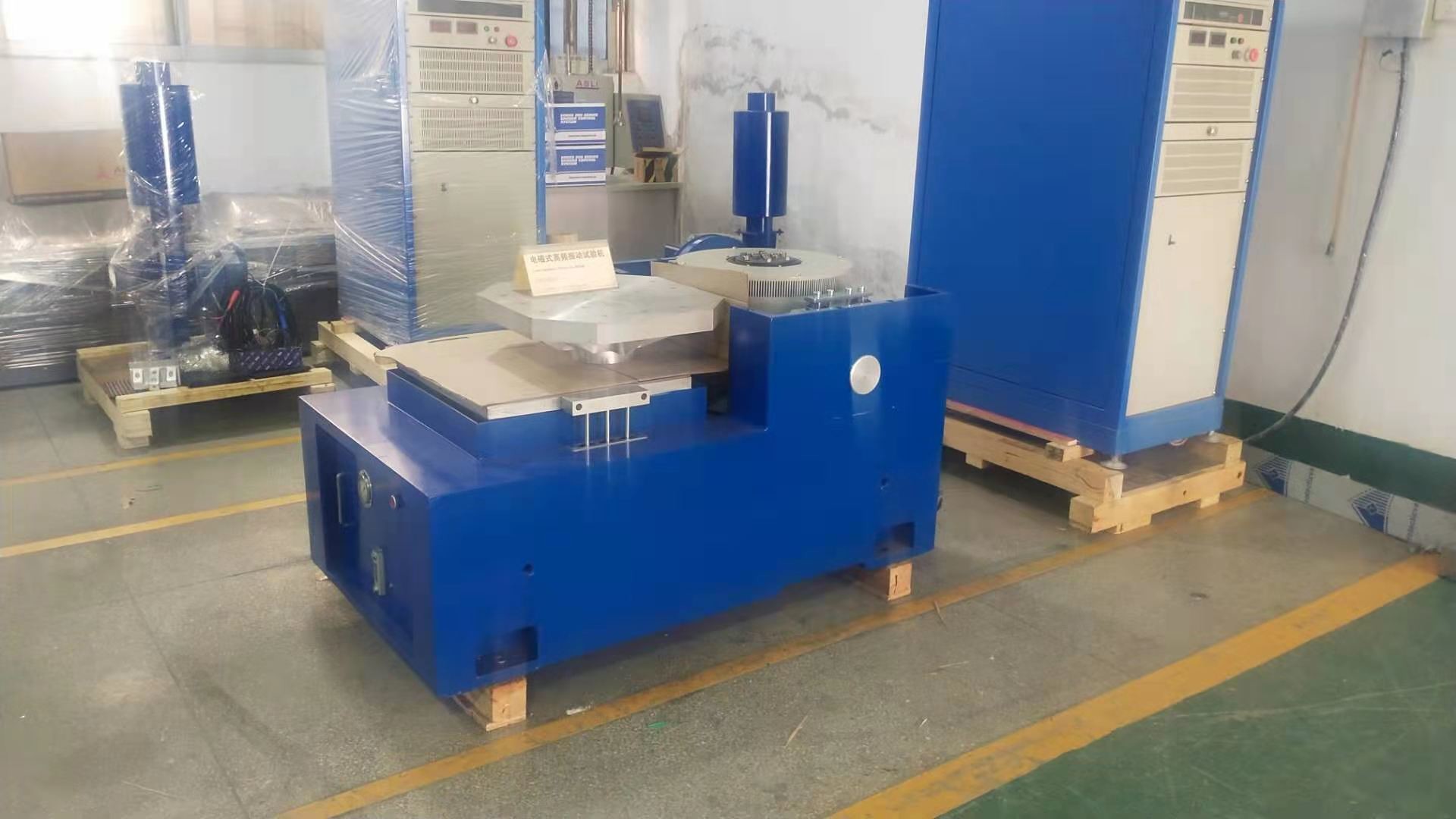

صور للمرجع:
زيارة العملاء لشركة ASLi:
إذا كان لديك أي شك أو احتياجات بخصوص جهاز اختبار الاهتزاز الكهروديناميكي عالي التردد ISTA / ASTM بجودة جيدة، فلا تتردد في إرسال استفسارك.
