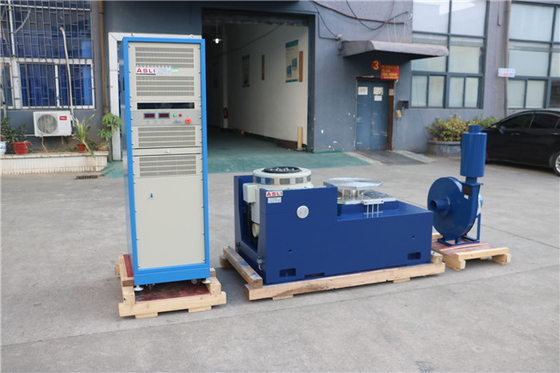

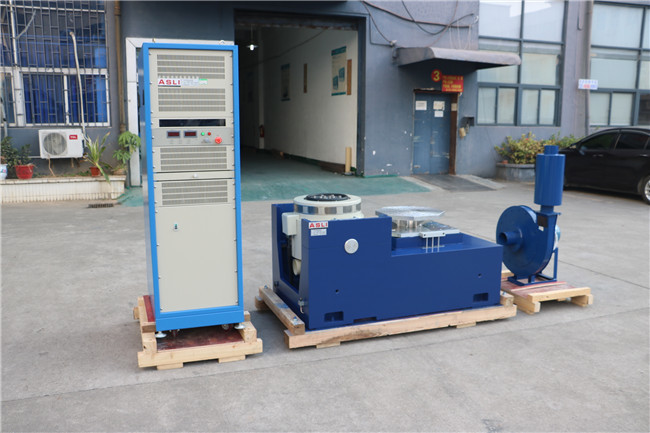

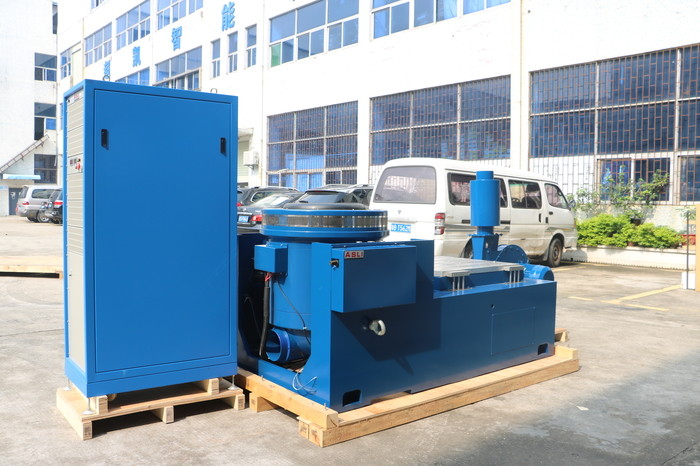

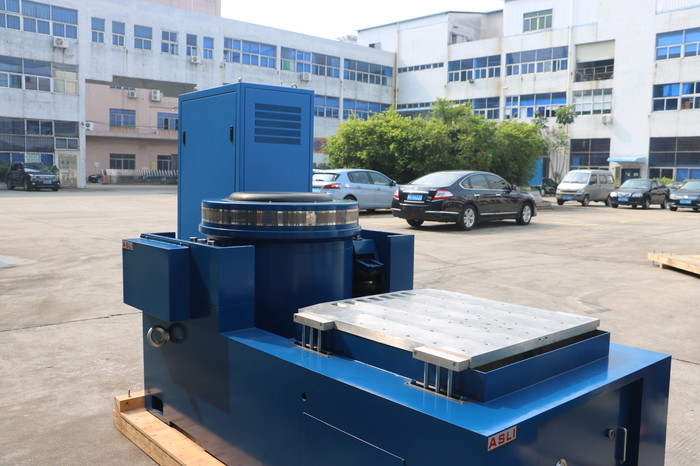

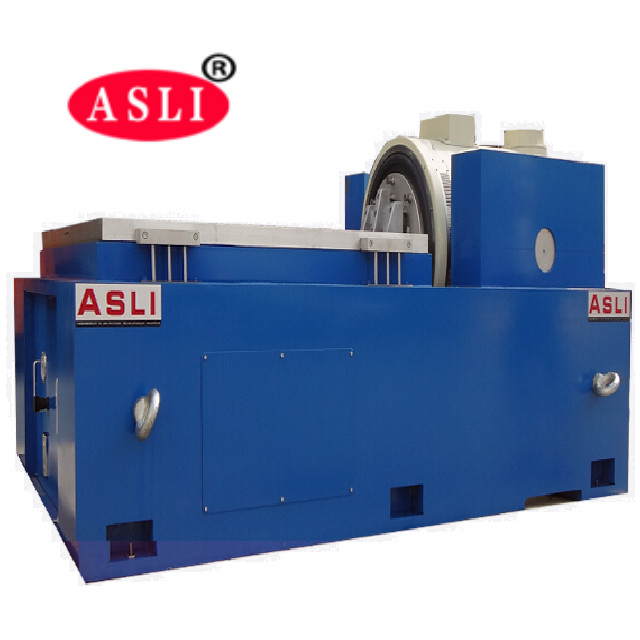

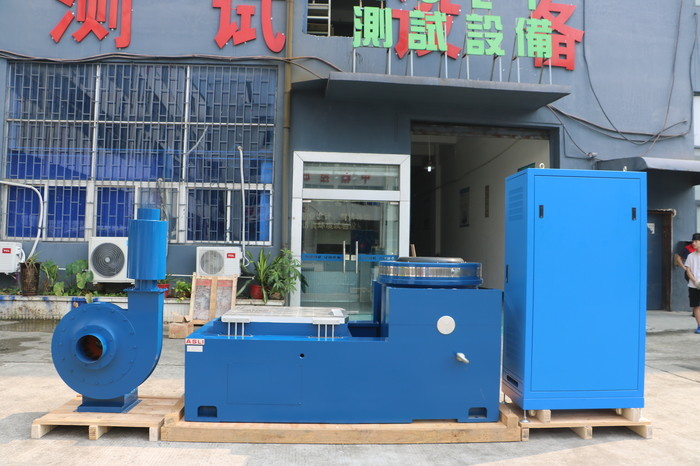

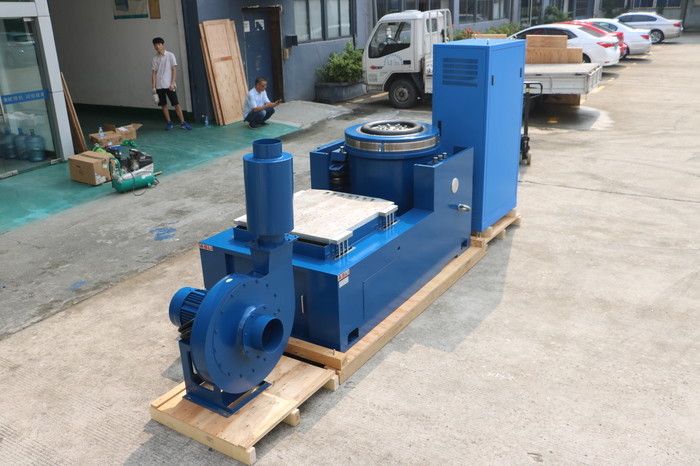

مقعد اختبار الاهتزاز لمحاكاة النقل عالي التردد ISTA 2A
Product Details
| قوة الاهتزاز: | 6000 شمال | تطبيق: | الحزمة |
|---|---|---|---|
| اتجاه الاهتزاز: | 3 المحور | قواعد الامتحان: | ista 2a |
| التكرار: | 3 ~ 3500 هرتز | التسريع: | 100 غرام |
| إبراز |
منضدة اختبار الاهتزاز لمحاكاة النقل,منضدة اختبار الاهتزاز 2A,جهاز اختبار الاهتزاز ISTA |
||
Product Description
تم تصميم مقعد اختبار الاهتزازات لمحاكاة النقل عالي التردد ISTA 2A لاختبار استجابة الاهتزاز الشامل. بعد التثبيت،الخطوة الأولى هي إجراء دراسة استجابة الاهتزاز للتحقق من وظيفة جسم الاختبار ودراسة تأثير الرنين عبر نطاق الترددات الكاملبالنسبة لجميع أنواع الاختبارات، يتم تحديد الرنينات عن طريق مسح الصدر.
يدعم النظام أنماط الاختبار التالية:
- الاهتزازات الاصطناعية ذات التردد الثابت
- الاهتزاز الممسح
- اهتزاز عشوائي
- الصدمة الكلاسيكية
تحميل الوثيقة التقنية للتخزين والإشارة:
تحميل معدات اختبار الاهتزاز (PDF)- طريقة الإعداد:قائمة باللغة الصينية والإنجليزية مع تشغيل الكمبيوتر، باستخدام أنظمة مراقبة ومراقبة متخصصة. يمكن معالجة البيانات من العملية بأكملها وإخراجها.
- وظائف العرض:العرض الديناميكي لمناحى الاختبار، البيانات متعددة القنوات، وتعداد البيانات.
- مسجل المنحنى:تسجيل بيانات الاختبار في الوقت الحقيقي مع التقاط البيانات التلقائي. يمكن تخزين نتائج الاختبار وطباعتها.
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | أبعاد الملفات المتحركة (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
- التثبيت السهل يمكن أن يكتمل من قبل المستخدم.
- واجهة المستخدم: شاشة لمسة LCD للوضع المحلي و PC-Windows (عبر Ethernet) للوضع البعيد.
- الوضع المحلي: البدء السريع في الاختبار المحدد مسبقًا؛ يمكن تخزين عشرات مواصفات الاختبار.
- الوضع عن بعد: تشغيل النظام الكامل، بما في ذلك تعريف الاختبار، وتخزين مواصفات الاختبار على MOSTAR، والتحكم في الاختبار، ومراجعة بيانات الاختبار، والتوثيق.
يتم تصنيع طاولة الاهتزازات باستخدام هيكل دائرة مغناطيسية مزدوجة، ودورات عمل الهيكل العظمي التي يتم إنشاؤها من تلقاء نفسها، ودعم في الهواء، والحاويات الدوارة والإرشاد الخطي،و عزل الدرجهذه التقنيات الحديثة المتقدمة والمتخصصة تمكن من إكمال اختبارات الاهتزاز الاصطناعي ثلاثي المحور X و Y و Z و اختبارات الاهتزاز العشوائي للنطاق العريضبالإضافة إلى اختبارات النبض الكلاسيكية (نصف(موجة التقطير) و اختبارات الطيف لردود الفعل
- الهيكل العظمي المتحرك للملف المصمم بعناية يوفر تردد رنين محوري من الدرجة الأولى.
- الجهاز الخفيف ذو الصلابة العالية، يصل إلى تردد 4500 هرتز.
- جهاز تحكم في خطوط الاتصال للحفاظ على المواد الفورية
- أظهر مخطط التحكم
- مقاومة منخفضة وتصميم عالية الأداء فعالية عالية بتكلفة منخفضة
- موثوقية عالية مع معدل خطأ منخفض.
إذا كان لديك أي أسئلة أو متطلبات حول ISTA 2A مقعد اختبار الاهتزاز محاكاة نقل عالية التردد، يرجى عدم التردد في إرسال استفسارك.
Product Highlights
منضدة اختبار الاهتزاز ISTA 2A بقوة 6000 نيوتن، واختبار ثلاثي المحاور، وتردد 3-3500 هرتز، وتسارع 100 جرام. تتميز بدائرة مغناطيسية مزدوجة، وشاشة LCD تعمل باللمس، وجهاز تحكم عن بعد للكمبيوتر الشخصي. مثالية لمحاكاة نقل الطرود بموثوقية وكفاءة عالية.
