الديناميكا الكهربائية نوع الجدول شاكر التردد العالي لاختبارات الاهتزاز
Product Details
| قوة الجيب: | 30000 شمالاً | التكرار: | 3 إلى 2500 هرتز |
|---|---|---|---|
| السرعة: | 1.8 م / ث | النزوح: | 80 ملم أو حسب الطلب |
| اتجاه الاهتزاز: | عمودي أو x ، y ، z | تحميل ماكس: | 450 كجم |
| يفي بالمعايير: | ISTA | الوظيفة: | اختبار الاهتزاز العشوائي |
| إبراز |
1.8m / s Shaker Table,30000N Shaker Table,منضدة اهتزاز من نوع الديناميكا الكهربائية |
||
Product Description
معدل الاهتزاز عالي التردد ES-30.pdf

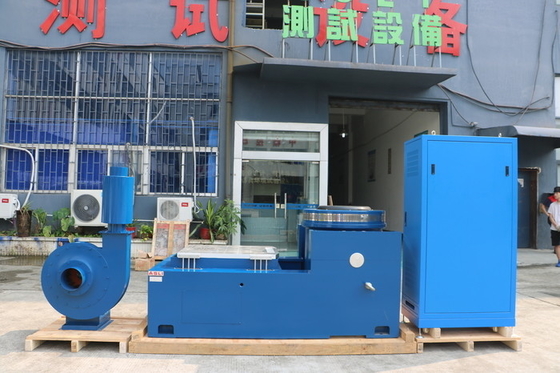

طاولة المزلقات عالية التردد من نوع الديناميكا الكهربائية لاختبارات الاهتزاز
التطبيق:
الطاولة الهزازية عالية التردد للاختبارات الاهتزازية تعتمد تقنية تعديل عرض النبض الصيني لمضخم الطاقة الرقمي.مبدأ عملها هو:باستخدام قوة مفتاح التردد العالي من تأثير المجال MOSFET، من خلال الدائرة الرقمية لتضخيم واستعادة إشارة الجهد المنخفض الذي مدخل من قبل وحدة التحكم، ثم الخروج الإشارة الأصلية إلى الدائرة المتحركة لفكرة اختبار الاهتزاز،وتشغيل حركة طاولة التمديد اختبار الاهتزازالجزء الرئيسي من مكبر الطاقة الرقمي: جهاز التحكم الأمامي، وحدة مكبر الطاقة، ودورة الحماية، وجزء الطاقة والخزانة الكهربائية.
آلة اختبار الاهتزازات من النوع الكهرومغناطيسي الخصائص:
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد التركيبية الهيئة صلابة التوجه، قدرة الحمل الغريبة.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان الدورة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الستاتيكية، الصلابة الديناميكية من تحمل البالون الصغير، وزيادة سعة طاولة الاهتزاز، وتحسين أداء الترددات المنخفضة.
المعلمات التقنية:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
المعلمات التقنية للجدول الرأسي لاهتزاز:
| النموذج | الوزن (كيلوغرام) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (المقعد الدائري) | 220 | 350 | Φ1200 |
مقدمة قصيرة عن مصنع أسلي:
نحن مصنع معدات اختبار تاريخ طويل، في السنوات ال 25 الماضية، كرسنا إلى محاكاة معدات اختبار البيئة والاهتزاز الميكانيكي وآلة اختبار الصدمة.طاولة الهزازات تلبي معايير ISTA إجراء اختبار الصدمة العشوائيةهو منتجاتنا الرائدة، وحصلنا على شهادة الموافقة المشتركة لهذه الآلة.
أي شك أو حاجة حولطاولة الجهاز الالكتروني للاختبارات الاهتزازية الرجاء لا تتردد في إبلاغي
