اختبار اهتزاز الديناميكا الكهربائية عالية التردد لمحاكاة النقل لاختبار الاهتزاز الجيبي
Product Details
| قوة جيبية: | 6000n | سرعة: | 1.6m/s |
|---|---|---|---|
| النزوح: | 25 ملم | تكرار: | 3 ~ 3500Hz |
| تحميل: | 180 كجم | تسريع: | 100g |
| التسليح: | 230mm | وظيفة: | اختبار الاهتزاز الجيبي |
| إبراز |
3500HZ Electrodynamics Vibration Tester,6KN Electrodynamics Vibration Tester,Sinusoidal 3 Axis Vibration Table |
||
Product Description
معدات اختبار الاهتزاز ES-6.pdf
محاكاة النقل اختبار الاهتزازات عالية التردد الالكتروديناميكية لاختبار الاهتزازات السينوسية
التطبيق
جهاز التذبذب عالي التردد اعتمد "هيكل الدوائر المغناطيسية المزدوجة""دوائر عمل الهيكل العظمي التي يتم إنشاؤها بنفسه" "الدعم الجوي" و "حاويات الدوار والإرشاد الخطي""عزل القضبان" التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، يمكن إكمالها في اختبار الاهتزازات الصينية ثلاثي المحور X ، Y ، Z واختبارات الاهتزازات العشوائية على النطاق العريض ، والتي يجب إكمالها باختبار النبض الكلاسيكي (نصف الصين) واستجابة الصدمة.يستخدم على نطاق واسع في الدفاع الوطنيالأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية ومجالات أخرى.
(1) القوة الاسمية: قوة الصينوس 6000N؛ قوة عشوائية 6000N؛ قوة الصدمة 12000N؛
(2) نطاق التردد: 5 هرتز إلى 3500 هرتز، التردد الثابت، مسح ذهاب وإياب، الصين، عشوائية، الصدمة
(3) وضع التردد: خطي، لوغاريتمي، التردد ذهابا وإيابا، تردد ثابت
(4) أوقات التردد: 1 إلى 32767
(5) وقت التردد: تردد ثابت / واحد 1-3600mins ، يمكن عرض منحنيات تردد التردد.
(6) الحد الأقصى للتسارع 1000m/s2(غير محمل)
(7) الحمل الأقصى 180 كجم
(8) الحد الأقصى للنزوح: 25mm p-p (غير حمولة) ، ذروة مزدوجة
(9) تحريك الاصطدام: 25 مم
(10) وزن الملف المتحرك: 6.5kg
(11) اتجاهات الاهتزاز: عمودية
(12) موجة الاهتزاز: الصين، العشوائية، الصدمة
(13) قطر الملف المتحرك: Φ230 ملم
(14) أبعاد نظام الاهتزاز ((ملم): W850xH750xD550mm
(15) وزن نظام الاهتزاز: 590kg

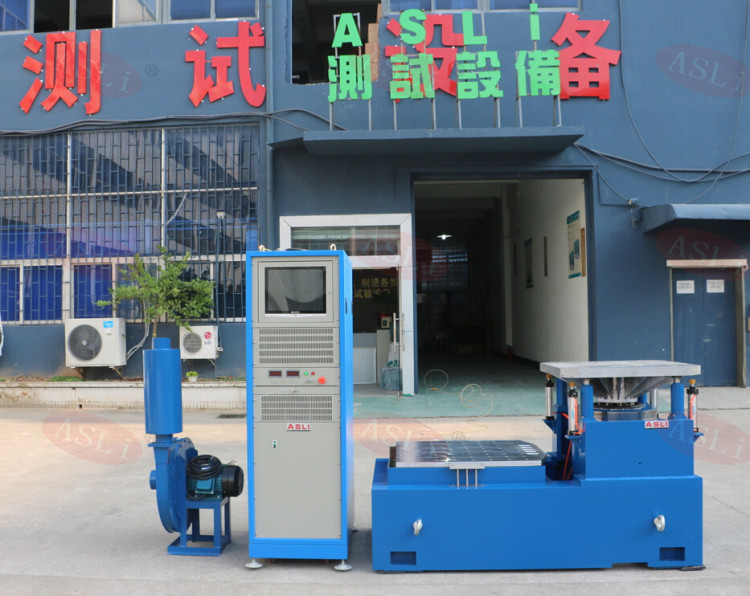

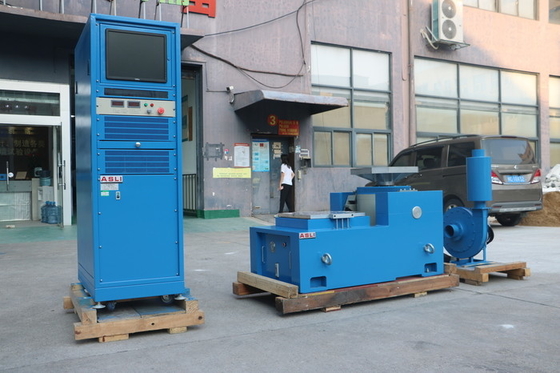

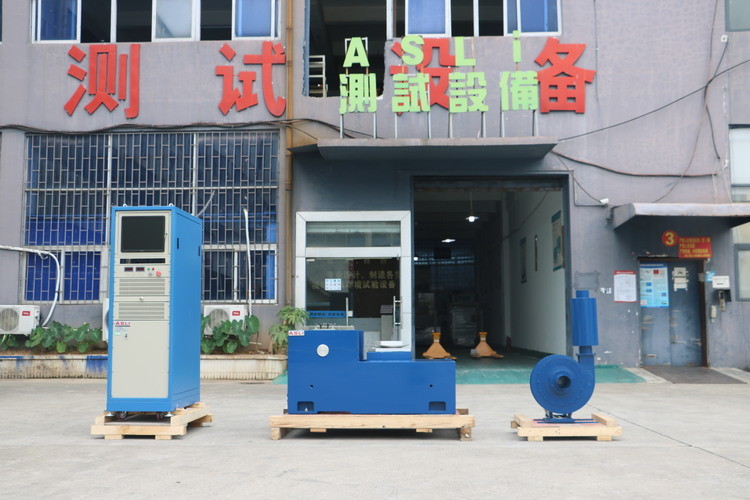

2-2 عناصر الاهتزاز تفاصيل
(1) مولد الاهتزاز 1 مجموعة
(2) جهاز التحكم في الاهتزاز 1 مجموعة
(3) غرفة الاتصال الاتصالات 1 مجموعة
(4) DA-6 مكبر الطاقة 1 مجموعة
(5) قوة الإثارة 1 pc
(7) برنامج التشغيل 1 مجموعة
(8) نظام التبريد 1 مجموعة
(9) كمبيوتر صناعي 1 مجموعة
المعلمات التقنية:
| الاسم | طاولة الاهتزازات للتعبئة / اختبار طاولة الاهتزازات لأجزاء السيارات | ||||||||
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة المسموح بها ((m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | مقاس الملف المتحرك (ملم) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريب.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان الدورة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، رفع قدرة تحمل طاولة الاهتزاز، وتحسين أداء منخفضة التردد.
إذا كنت بحاجة إلى مزيد من المعلومات عن محاكاة النقل عالية التردد الالكتروديناميكية الاهتزاز الجهاز لتحليل الاهتزاز الصيني، يرجى عدم التردد في إرسال استفسارك.
