vibration test equipment ES-10.pdf

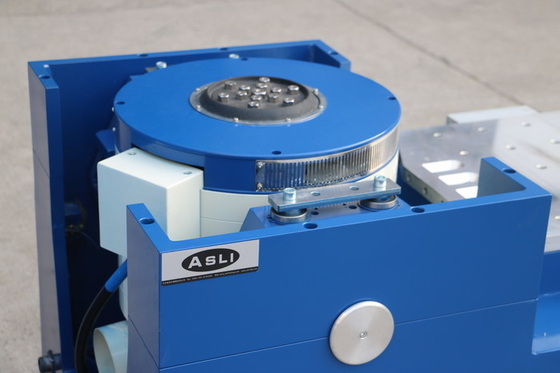

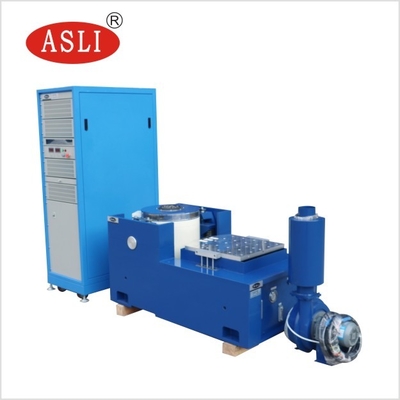

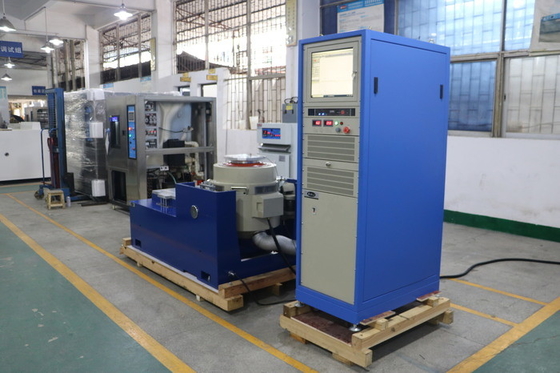

نظام اهتزازي من النوع الديناميكي الكهربائي عالي التردد رأسي وأفقي
اختبار صدمة الموجة الجيبية النصفية من الميزات:
1. هيكل دائرة ديناميكي مصمم جيدًا، مع تردد رنين محوري أعلى للمرحلة.
2. دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مدمج وعقلاني.
3. محامل أسطوانية قضيب الروك مستقيمة وجسم مركب موجه للاستيراد، اتجاه صلابة، قدرة تحميل غريب الأطوار.
4. مؤسسة عزل المحور مخصصة لاستخدام الهرمون، وتركيب الراحة المتنقلة.
5. تكنولوجيا متقدمة تتحرك حول النظام لضمان موثوقية عالية للدائرة الديناميكية.
6. تصميم قناة جديد وتعزيز تأثير التبريد.
7. صلابة ثابتة، صلابة ديناميكية للمحمل بالون صغير، مما يزيد من سعة طاولة الاهتزاز، ويحسن أداء التردد المنخفض.

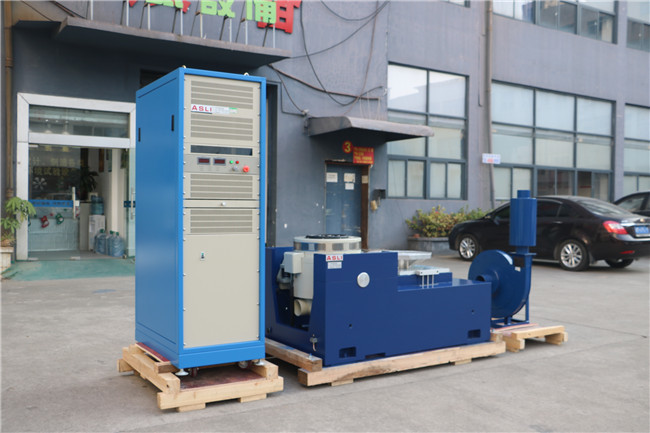

نظام الاهتزاز (ES-10)
1 المعلمات الفنية لـنظام اهتزازي من النوع الديناميكي الكهربائي عالي التردد رأسي وأفقي:
(1) القوة المقدرة: قوة جيبية 10000 نيوتن؛ قوة عشوائية 10000 نيوتن؛ قوة صدمة 10000 نيوتن؛
(2) نطاق التردد: 5 هرتز إلى 3500 هرتز، تردد ثابت، مسح ذهابًا وإيابًا، جيبية، عشوائية، صدمة
(3) وضع مسح التردد: خطي، لوغاريتمي، مسح ذهابًا وإيابًا، تردد ثابت
(4) مرات مسح التردد: من 1 إلى 32767.
(5) وقت مسح التردد: تردد ثابت/فردي 1-3600 دقيقة، يمكن عرض منحنيات مسح التردد.
(6) الحد الأقصى للتسارع 1000 م/ث 2 (بدون تحميل)
(7) السرعة القصوى: 1.8 م/ث
(8) الحد الأقصى للإزاحة: 51 ملم (بدون تحميل)، ذروة مزدوجة
(9) إزاحة التأثير: 51 ملم
(10) وزن الملف المتحرك: 14 كجم
(11) اتجاهات الاهتزاز: اهتزاز رأسي + أفقي
(12) موجة الاهتزاز: جيبية، عشوائية، صدمة
(13) قطر الملف المتحرك: Φ240 مم
(14) أبعاد نظام الاهتزاز (مم): W1046*H660*D783mm
(15) وزن نظام الاهتزاز: 900 كجم

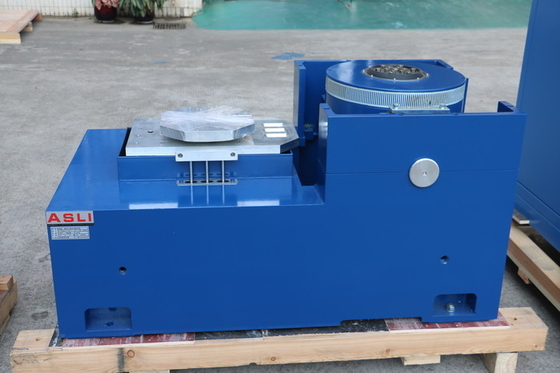

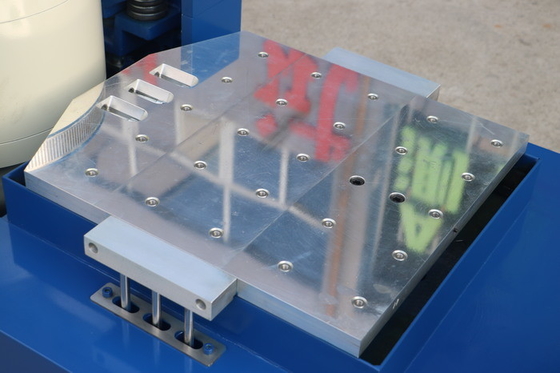

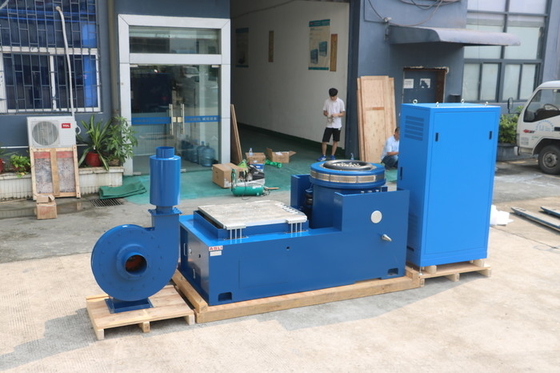

ميزات الحامل الأفقي حول آلة اختبار الاهتزاز:
داخل مقعد تحميل صغير لتحقيق تسارع وتردد عمل أعلى، لتحسين قدرة التحميل وأداء مقعد الآلة بأكمله.
المقعد الأفقي ومقعد الاهتزاز من النوع المتكامل، مع هيكل مثالي، وسهولة التركيب والتعديل.
مسار الضغط الثابت، على شكل V، مع القدرة على مقاومة الانحدار ومقاومة التحميل المنحاز.
مضخة زيت مدمجة، هيكل جيد وسهل التشغيل.
متطلبات التثبيت مع آلة اختبار الاهتزاز:
(1) يجب على المستخدمين إعداد الرافعات الشوكية وأدوات التحويل لتحريك المعدات لأنها ثقيلة جدًا، يرجى التأكد أيضًا
الباب كبير بما يكفي للسماح بدخول المعدات
(2) يجب أن تكون بيئة تشغيل الجهاز في درجة حرارة الغرفة ومع تهوية جيدة. نقترح بشدة تركيب مكيف هواء في منطقة العمل. المسافة الفاصلة للجهاز’s
يجب أن يكون الجانب الأيسر/الأيمن/الخلفي على الأقل 700 مم، ويجب أن يكون الأمامي على الأقل 1500 مم.
المعلمات الفنية حولآلة اختبار الهزاز الديناميكي الكهربائي ثلاثي المحاور لموثوقية المنتج
| نموذج | جيبية مقدرة القوة (N) |
عشوائية مقدرة القوة (N) |
تردد النطاق (هرتز) |
السرعة المقدرة (م/ث) | الاستبدال المقدر (p-p)mm |
الحد الأقصى للتحميل (كجم) | الملف المتحرك (كجم) | أبعاد الملف المتحرك (مم) |
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | Φ240 |
تطبيق لـنظام اهتزازي من النوع الديناميكي الكهربائي عالي التردد رأسي وأفقي:
نحن مصنعون لمنتجات سلسلة الاهتزازات الكهربائية، وقد اعتمدنا 'هيكل الدائرة المغناطيسية المزدوجة'، 'دوائر عمل الهيكل ذاتية التوليد'، 'الدعم المحمول جواً' و 'محامل الأسطوانة والتوجيه الخطي'، 'عزل المحور' التكنولوجيا الحديثة المتقدمة
والتكنولوجيا الخاصة، يمكن إكمالها في اختبار الاهتزاز الجيبي ثلاثي المحاور X و Y و Z واختبارات الاهتزاز العشوائي واسع النطاق، ليتم إكمالها
عن طريق النبض الكلاسيكي (نصف - جيبي، شبه منحرف، موجة سن المنشار) واختبار طيف استجابة الصدمات. يستخدم جهاز اختبار الاهتزاز عالي التردد على نطاق واسع
في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات،
الأجهزة المنزلية وغيرها من المجالات. --- جهاز اختبار اهتزاز الهزاز الصناعي
الحزمة لنظام هزاز الاهتزاز الديناميكي الكهربائي ذو القوة الكبيرة:
فيلم البولي بروبيلين أولاً، ثم 10 مم من الرغوة بين الجهاز والحالة، والخارج عبارة عن علبة خشب رقائقي قياسية للتصدير.
