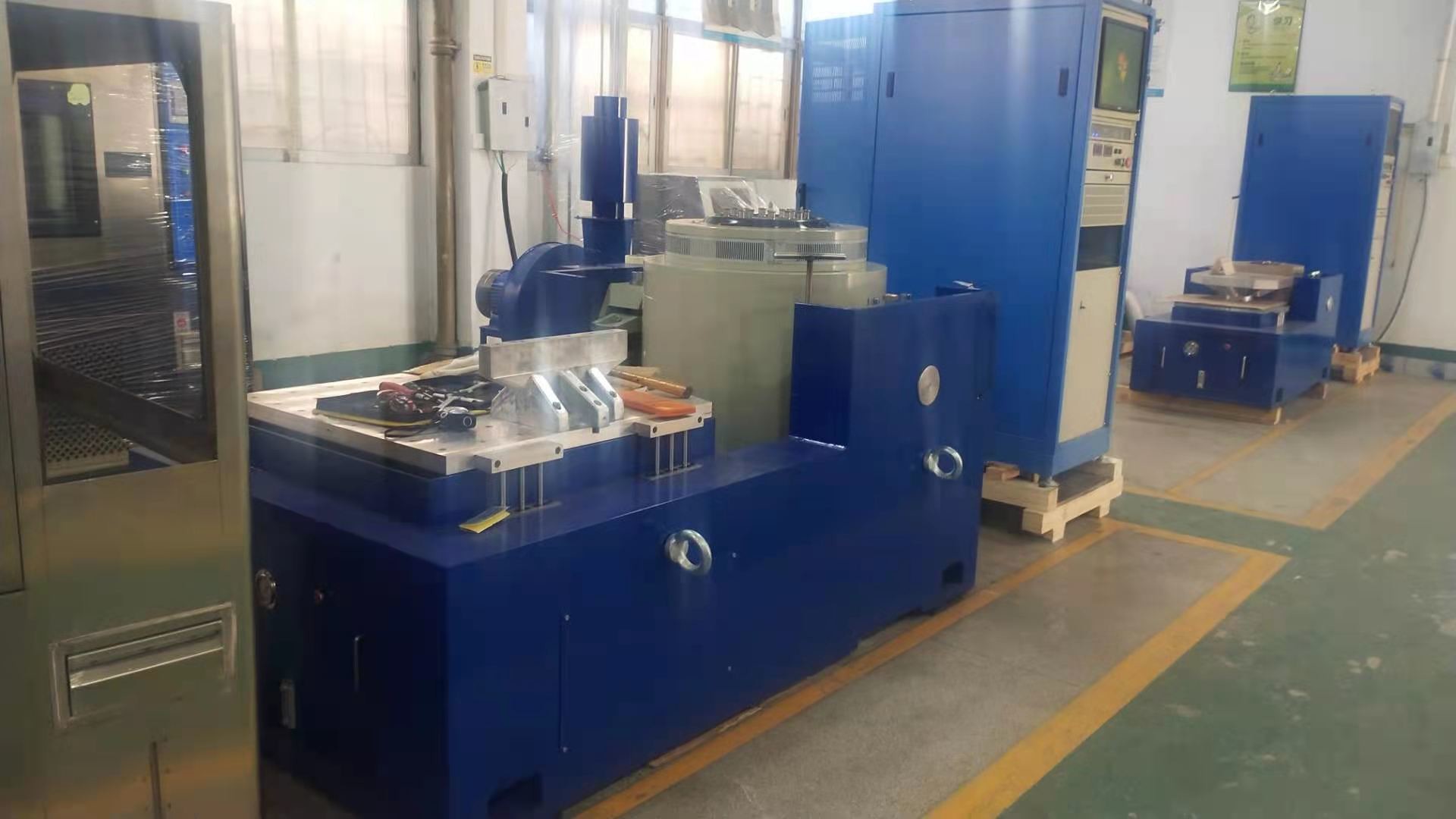

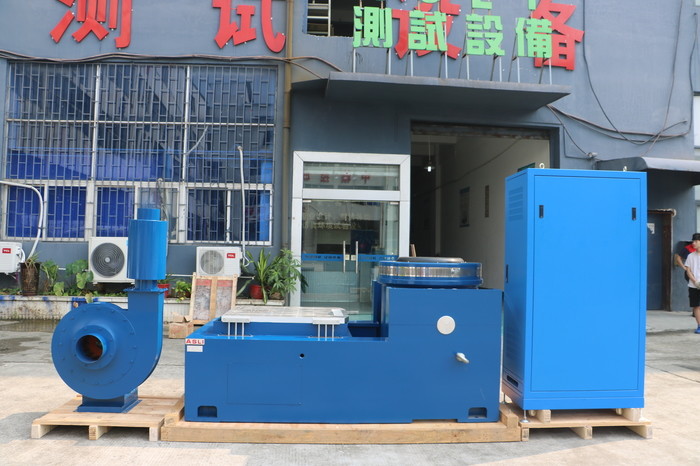

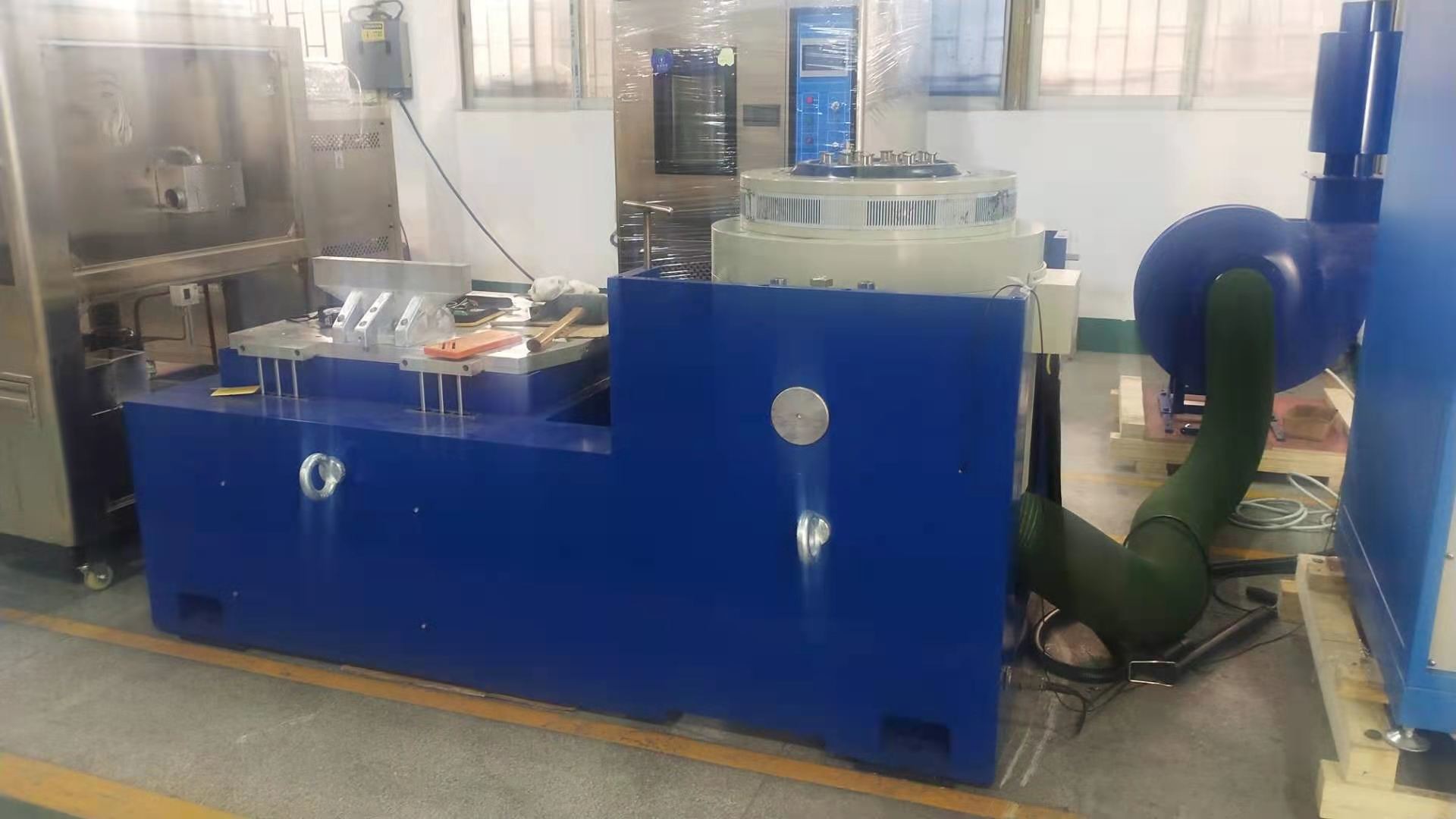

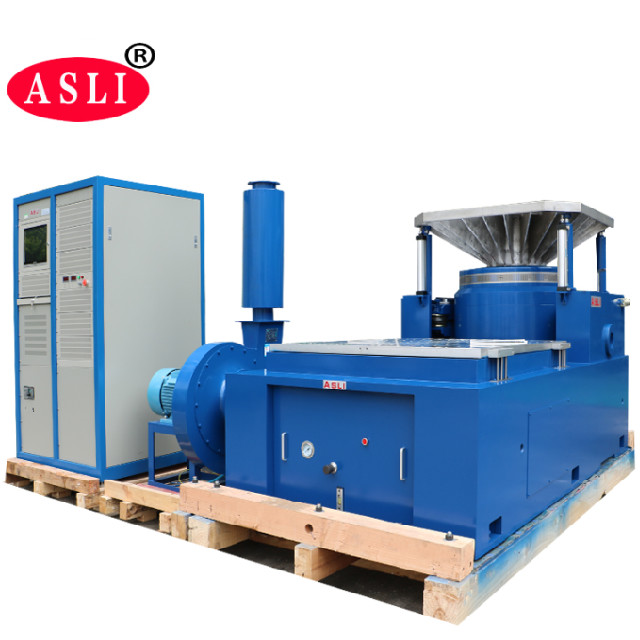

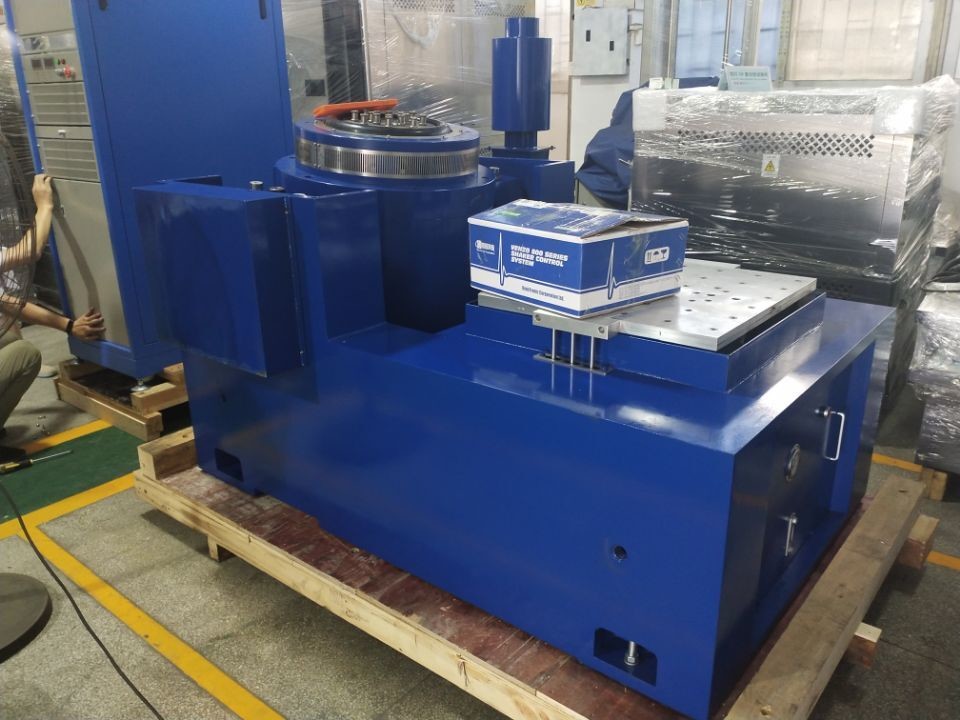

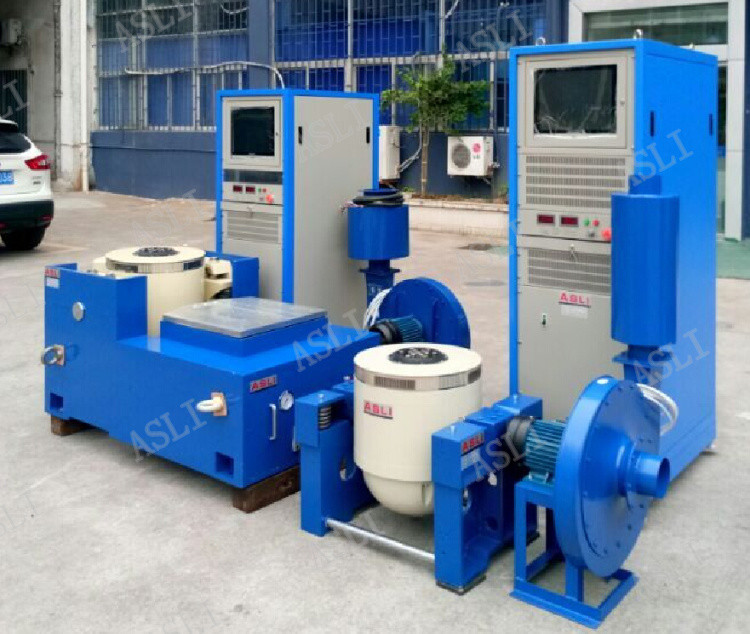

يستخدم نظام اختبار الاهتزاز عالي التردد بشكل أساسي لاختبار بيئة اهتزاز وصدمة المنتجات، واختبار فحص الإجهاد البيئي، واختبار الموثوقية. جهاز اختبار الاهتزاز الكهرومغناطيسي بالكامل وفقًا لمعيار تصميم الاختبارات المتعلقة بالبطارية، ومحاكاة في ظل حالة معينة لاختبار اهتزاز البطارية، يتم تثبيت البطارية أو مجموعة البطاريات على طاولة الاهتزاز، وفقًا للتردد المحدد والتسارع ووضع الإزاحة على طول اهتزاز عينة البطارية في ثلاثة اتجاهات متعامدة مع بعضها البعض، يجب ألا تتسرب البطارية المقاسة، ولا تفقد قلبها، ولا تنكسر، ولا تشتعل فيها النيران ولا تنفجر. نطاق تطبيق اختبار الاهتزاز واسع للغاية، من لوحة الدوائر، والبطارية، والطائرة، والسفينة، والصاروخ، والصاروخ، والسيارات والأجهزة المنزلية وغيرها من المنتجات الصناعية.
الميزات الرئيسية
* هزاز كهروديناميكي مبرد بالهواء
* وحدة تحكم الاهتزاز ومضخم الطاقة مدمجة في خزانة واحدة
* تحقيق قوة دفع جيبية قصوى تبلغ 2400 نيوتن.
* اختبار المحاور X و Y و Z
وظائف التحكم
* اهتزاز جيبي ثابت التردد
* اهتزاز ممسوح * اهتزاز عشوائي
* صدمة كلاسيكية
تطبيقات النظام النموذجية
* الاختبار البيئي
* اختبار فحص الإجهاد
* اختبار الاهتزاز
| معلمات هزاز الاهتزاز الكهرومغناطيسي: | ||||
| أقصى قوة إثارة جيبية | 5000 كجم.f ذروة | |||
| أكبر قوة اهتزاز عشوائية | 5000 كجم.f r.ms | |||
| أكبر قوة اهتزاز صدمة | 10000 كجم.f ذروة | |||
| نطاق التردد | تيار مستمر ~ 4000 هرتز | |||
| أقصى إزاحة | 75 مم p-p (قيمة الذروة إلى الذروة) | |||
| السرعة القصوى | 1.8 م/ث | |||
| أقصى تسارع | 100G (980 م/ث2) | |||
| تردد الرنين الأول | 3500 هرتز | |||
| الحمل الأقصى | 750 كجم | |||
| قطر الملف المتحرك (قطر طاولة العمل) | قطر 450 مم | |||
| جودة الملف المتحرك | 50 كجم | |||
| الحمل الأقصى | 750 كجم | |||
| مائدة المسمار | 13 × M8 | |||
| تسرب التدفق المغناطيسي | <10 جاوس | |||
| البعد | 800 مم × 800 مم × 800 مم (آلة عمودية) | |||
| وزن | حوالي 1500 كجم | |||
| نظام المؤازرة | ||||
| وظيفة | درجة الحرارة، ضغط الهواء، الإزاحة، الجهد الزائد، التيار الزائد، الجهد المنخفض للإدخال، الخطأ الخارجي، طاقة التحكم، المنطق، نقص المدخلات المتساوية. | |||
| وحدة تحكم الاهتزاز الرقمية | ||||
| تكوين الأجهزة | إدخال قناتين، إدخال قناة واحدة | |||
| جهاز كمبيوتر التحكم | أجهزة الكمبيوتر الأصلية، شاشة الكريستال السائل (مع لوحة المفاتيح/الماوس الضوئي) | |||
| البرمجيات | تشغيل باللغتين الصينية/الإنجليزية، تحليل المجال الزمني والمجال الترددي، مصدر الإشارة، تحليل تردد المسح الجيبي، إلخ. يمكن لـ WORD إنشاء تقارير اختبار تلقائيًا، وعرض الإشارات والبيانات، والتخزين، وإعداد معلمات الاختبار وتحليل الوظيفة. | |||
| نظام التشغيل | Windows 2000/ XP | |||
| مستشعر التسارع B&W |
المجال الترددي: 1—2000 هرتز الحساسية: 50mv/g نطاق درجة الحرارة: -24 - 250℃ |
|||
| المتطلبات الكهربائية | ||||
| المصدر الكهربائي | 3 مراحل، 380 فولت/50 هرتز | |||
فوائد المستخدم
* سهولة التثبيت يمكن أن يقوم بها المستخدم
* واجهة المستخدم: شاشة لمس LCD للوضع المحلي و pc-windows (عبر الإيثرنت) للوضع البعيد
الوضع؛
* الوضع المحلي: ابدأ بسرعة اختبارًا محددًا مسبقًا، يمكن تخزين العشرات من مواصفات الاختبار؛
* الوضع البعيد: جميع عمليات النظام، بما في ذلك تحديد الاختبار وتخزين مواصفات الاختبار على mostar، والتحكم في الاختبار، ومراجعة بيانات الاختبار والتوثيق.
إذا كنت بحاجة إلى مزيد من المعلومات حول آلة اختبار الاهتزاز الكهروديناميكية ثلاثية المحاور لاختبار الاهتزاز المتسارع، فيرجى عدم التردد في إرسال استفسارك.
