يستخدم نظام اختبار الاهتزاز بشكل رئيسي لاختبار محيط الاهتزاز والصدمات للمنتجات ، واختبار فحص الإجهاد البيئي ، واختبار الموثوقية.اختبار الاهتزاز الكهرومغناطيسي تماما وفقا لمعيار تصميم الاختبار المتعلق بالبطارية، محاكاة في ظل حالة معينة من اختبار الاهتزاز للبطارية ، يتم تثبيت البطارية أو مجموعة البطاريات على جدول الاهتزاز ، وفقًا للتردد المحدد ،وتسارع ونمط الانتقال على طول عينة البطارية اهتزاز ثلاثة اتجاهات عمودية متبادلة قياس البطارية لا ينبغي أن تسرب، لا تفقد الشجاعة، لا كسر، لا حريق والانفجار. اختبار الاهتزاز من نطاق التطبيق واسع للغاية، من لوحة الدوائر، البطارية، الطائرة، السفينة، الصاروخ، الصاروخ،السيارات والأجهزة المنزلية والمنتجات الصناعية الأخرى.
الخصائص الرئيسية

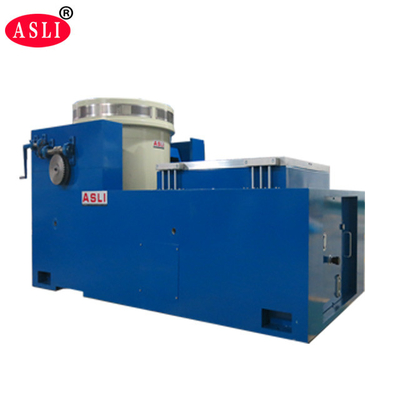

* جهاز هز كهربائي ديناميكي مبرد بالهواء
* جهاز التحكم في الاهتزاز و مكبر الطاقة في خزانة واحدة
* الوصول إلى 2400 نيوتن
* اختبار محور X، Y، Z 3
وظائف التحكم
* تردد ثابت اهتزازات الجانب
اهتزازات عشوائية
* الصدمة الكلاسيكية
تطبيقات النظام العادية
* اختبار البيئة
* اختبار شاشة الإجهاد
* اختبار الاهتزاز
فوائد المستخدم
* التثبيت السهل يمكن القيام به من قبل المستخدم
* واجهة المستخدم: شاشة لمسة LCD للوضع المحلي ونوافذ الكمبيوتر (من خلال إثرنيت) للرحيل الوضع
* الوضع المحلي: البدء السريع في الاختبار المحدد مسبقًا ، ويمكن تخزين عشرات مواصفات الاختبار.
* الوضع عن بعد: جميع عمليات النظام، بما في ذلك تحديد الاختبار وتخزين مواصفات الاختبار على mostar، التحكم في الاختبار، مراجعة بيانات الاختبار والتوثيق.
| اختبار الاهتزاز من نوع الكهرومغناطيسية عالية التردد مع معيار MIL-Std المعلمات: | ||||
| قوة الإثارة القصوى | 5000 كيلوغرام في الساعة الذروة | |||
| أكبر قوة اهتزاز عشوائية | 5000 كيلوغرام في الساعة | |||
| أكبر قوة اهتزاز صدمة | 10000 كيلوغرام في الساعة | |||
| نطاق التردد | DC ~ 4000 هرتز | |||
| الحد الأقصى للنزوح | 75 ملم p-p ((قيمة من قمة إلى قمة) | |||
| السرعة القصوى | 1.8m/s | |||
| الحد الأقصى للتسارع | 100G ((980 m/s2) | |||
| تردد الرنين الأول | 3500 هرتز | |||
| الحمولة القصوى | 750 كجم | |||
| قطر الملف المتحرك (قطر الميزا العامل) | قطر 450 ملم | |||
| جودة الملفات المتحركة | 50 كجم | |||
| الحمولة القصوى | 750 كجم | |||
| طاولة المسمار | 13 × M8 | |||
| تسرب التدفق المغناطيسي | < 10 غاوس | |||
| البعد | 800ملم × 800ملم × 800ملم ((آلة عمودية) | |||
| الوزن | حوالي 1500 كيلوغرام | |||
| نظام الخدمة | ||||
| الوظيفة | درجة الحرارة، ضغط الهواء، الانتقال، فوق الجهد، فوق التيار، إدخال تحت الجهد، خطأ خارجي، إمدادات الطاقة التحكم، المنطق، عدم وجود مدخل متساو. | |||
| جهاز تحكم الاهتزاز الرقمي | ||||
| تكوين الأجهزة | 2 قناة دخول، 1 قناة دخول | |||
| حاسوب التحكم | أجهزة كمبيوتر "لينوفو" الأصلية، شاشة كريستال سائل ((مع لوحة مفاتيح/فأر بصري) | |||
| البرمجيات | تشغيل الصينية / الإنجليزية، ومجال الوقت ومجال التردد تحليل، مصدر الإشارة، وتحليل تردد الجذور، وما إلى ذلك يمكن لـ WORD إنشاء تقارير الاختبار والإشارات وعرض البيانات تلقائيًا،التخزين، إعداد معايير الاختبار وتحليل الدالة. | |||
| نظام تشغيل | ويندوز 2000 / XP | |||
| مستشعر التسارع B&W |
نطاق التردد: 2000 هرتز الحساسية: 50mv/g نطاق درجة الحرارة: -24 - 250 درجة مئوية |
|||
| الحاجة الكهربائية | ||||
| مصدر كهربائي | 3 مراحل، 380 فولت / 50 هرتز | |||

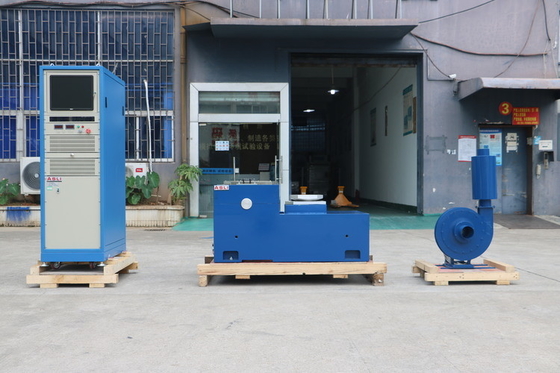

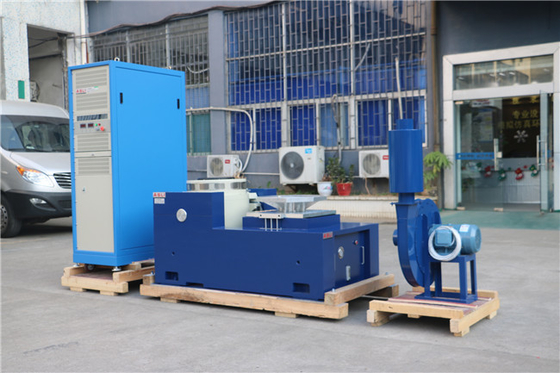

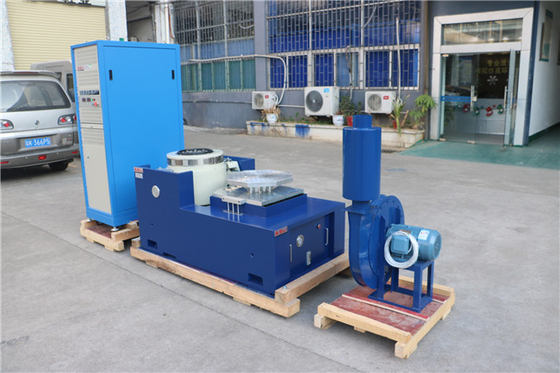

لدينا اختبار الاهتزازات عالية التردد الالكتروديناميكية مع MIL-Std القياسية يمكن أيضا أن تكون المشتركة مع غرفة البيئة.
