الديناميكا الكهربائية نوع اهتزاز عالي التردد لاختبار الاهتزاز الجيبي
Product Details
| قوة الجيب: | 3000N | السرعة: | 1.6 م / ث |
|---|---|---|---|
| اتجاه الاهتزاز: | عمودي | التسريع: | 100 غرام |
| التكرار: | 3 ~ 3500 هرتز | القوة: | 380 فولت 3 مراحل |
| النزوح: | 25ملم | الاختبار: | جيبي |
| إبراز |
شاكر اهتزاز عالي التردد 1.6m / s,شاكر اهتزاز عالي التردد 3500 هرتز,اختبار الاهتزاز الجيبي شاكر كهروديناميكي |
||
Product Description

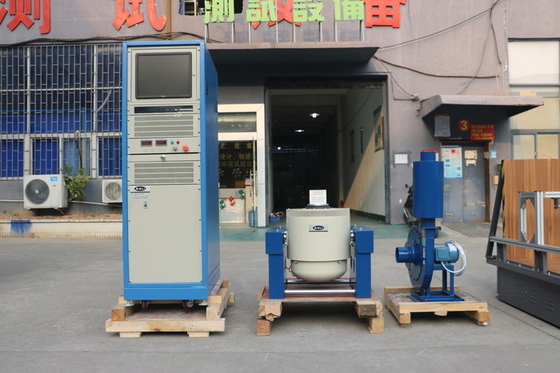

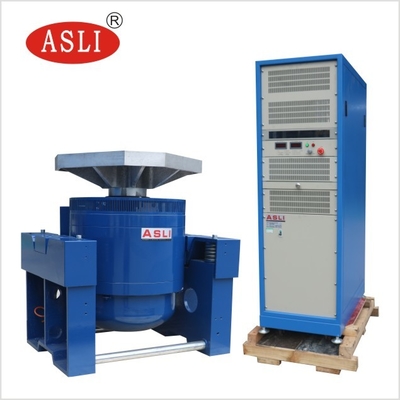

جهاز الهزاز عالي التردد من نوع الديناميكا الكهربائية لاختبار الاهتزاز السينوسويدي
التطبيق:
نحن مصنعون من المنتجات سلسلة الجهاز الكهرومغناطيسي عالية التردد الاهتزاز الاختبار / عالية التردد الاهتزاز التعب الاختبار، اعتمدت "هيكل الدائرة المغناطيسية مزدوجة"،"دوائر عمل الهيكل العظمي ذاتية التوليد""دعم جوي" و"حاويات عجلات وتوجيه خطي"، "عزل القضبان" التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، يمكن أن تكتمل في X،Y،Z اختبار الاهتزازات الجوفية ثلاثي المحور واختبارات الاهتزازات العشوائية بالعربة العريضة، ليتم استكمالها من قبل الكلاسيكية (نصف - سينوس، ترابيزوايدال، موجة أسنان المنشار) نبض واستجابة الصدمة اختبار الطيف. هذه المنتجات تستخدم على نطاق واسع في الدفاع الوطني، الأسلحة، الطيران، الفضاء،الاتصالات، الإلكترونيات، الأجهزة الكهربائية، الاتصالات، الأجهزة المنزلية ومجالات أخرى.
نوع الكهروديناميكية الهزازات عالية الترددالمعلمات التقنية:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة المسموح بها ((m/s) |
النزوح الاسمي (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك ((ملم) |
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
خصائص اختبار التعب من الاهتزاز عالي التردد:
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريبة.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5. التكنولوجيا المتقدمة تتحرك حول النظام لضمان أن الدائرة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، زيادة سعة طاولة الاهتزاز، وتحسين أداء منخفضة التردد.

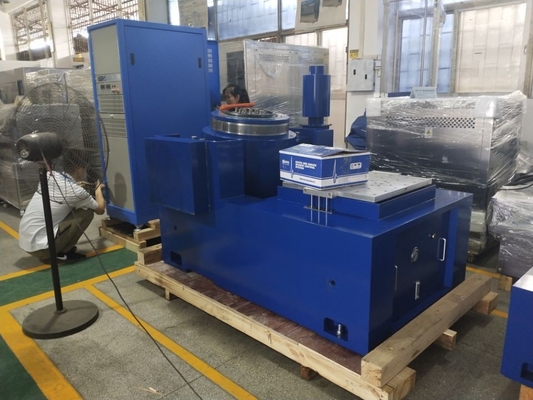

خصائص المقاعد الأفقية:
1داخل مقعد تحميل صغير لتحقيق تسارع أعلى وتردد العمل، لتحسين قدرة تحميل وأداء مقعد الماكينة بأكملها.
2المقاعد الأفقية ومقاعد الاهتزاز هي نوع متكامل، مع هيكل مثالي، وسهولة لتركيب وتعديل.
3مسار ضغط ثابت، شكل V، مع القدرة على مقاومة المنحدر ومقاومة تحميل التحيز.
مضخة زيت مدمجة، بنية جيدة وسهلة التشغيل.
المعلمات التقنية للموسع الأفقي:
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 |
خمسة آلاف 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |

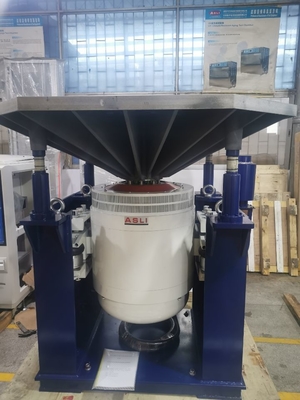

الخصائص العمودية للمقاعد الممتدة:
VT العمودية الممتدة و المقابس المحددة، الحساب الدقيق، تصميم معقد، لضمان العميل اكتسب أفضل أداء وفقا للهيكل المثالي، المواد عالية الجودة
والعمل.
المعلمات التقنية للموسع الرأسي:
| النموذج | الوزن (كيلوغرام) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VTl010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200 × 1200 |
| VT1212 (المقعد الدائري) | 220 | 350 | Φ1200 |
إذا كان لديك أي استفسارات ذات صلة عن الجهاز الالكتروني الدرامي الدرامي الدرامي الدرامي الدرامي
