معدات اختبار الاهتزاز ES-10.pdf

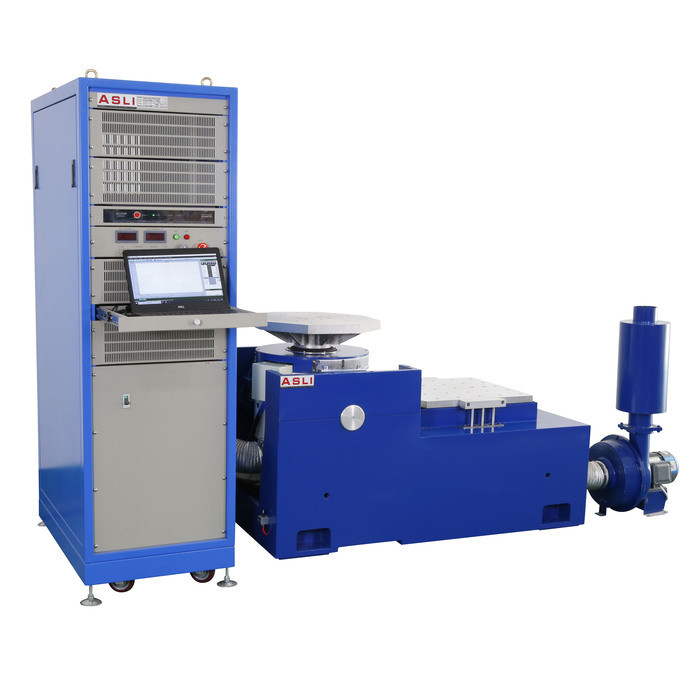

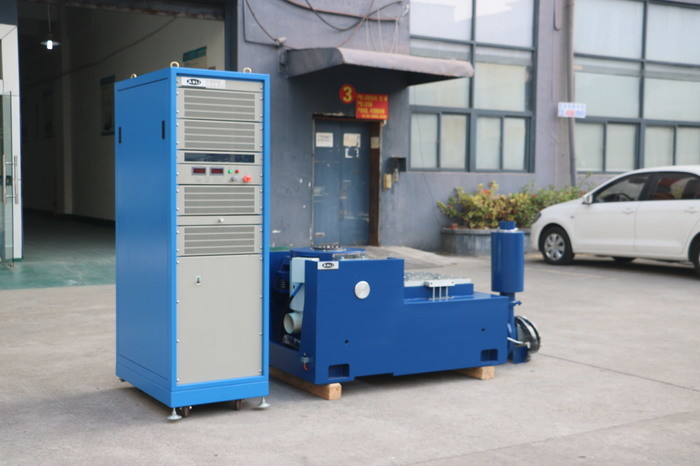

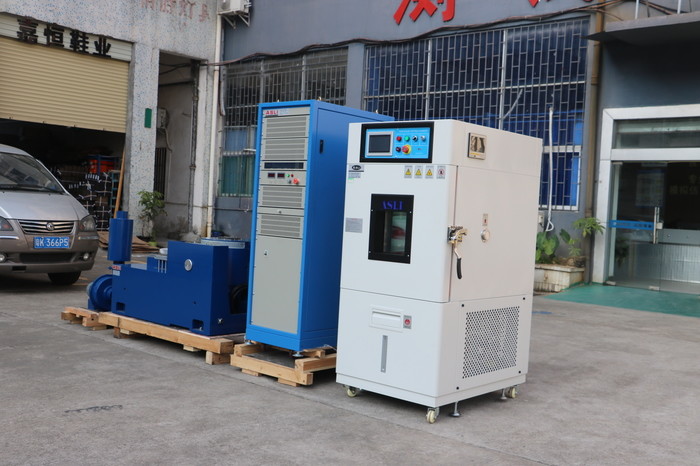

جدول اختبار الاهتزاز الكهروديناميكي عالي التردد لقطاع السيارات
التطبيق
جهاز التذبذب عالي التردد اعتمد "هيكل الدوائر المغناطيسية المزدوجة""دوائر عمل الهيكل العظمي التي يتم إنشاؤها بنفسه" "الدعم الجوي" و "حاويات الدوار والإرشاد الخطي""عزل القضبان" التكنولوجيا الحديثة المتقدمة والتكنولوجيا الخاصة، يمكن إكمالها في اختبار الاهتزازات الصينية ثلاثي المحور X ، Y ، Z واختبارات الاهتزازات العشوائية على النطاق العريض ، والتي يجب إكمالها باختبار النبض الكلاسيكي (نصف الصين) واستجابة الصدمة.يستخدم على نطاق واسع في الدفاع الوطنيالأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية ومجالات أخرى.
(1) القوة الاسمية: قوة الصين 10000N؛ قوة عشوائية 10000N؛ قوة الصدمة 20000N؛
(2) نطاق التردد: 3 هرتز إلى 3000 هرتز التردد الثابت، مسح ذهابا وإيابا، الصين، عشوائية، الصدمة
(3) وضع التردد: خطي، لوغاريتمي، التردد ذهابا وإيابا، تردد ثابت
(4) أوقات التردد: 1 إلى 32767
(5) وقت التردد: تردد ثابت / واحد 1-3600mins ، يمكن عرض منحنيات تردد التردد.
(6) الحد الأقصى للتسارع1000m/s2(غير محمل)
(7) السرعة القصوى: 1.8 / ثانية
(8) الحد الأقصى للنزوح: 51mmp-p (غير حمولة) ، ذروة مزدوجة
(9) تحريك الاصطدام: 51mm
(10) وزن الملف المتحرك:14kg
(12) موجة الاهتزاز: الصين، العشوائية، الصدمة
(13) قطر الملف المتحرك: Φ240 ملم
(14) أبعاد نظام الاهتزاز: W1060xH750xD845mm
(15) الاهتزاز نظام الوزن: 960KG

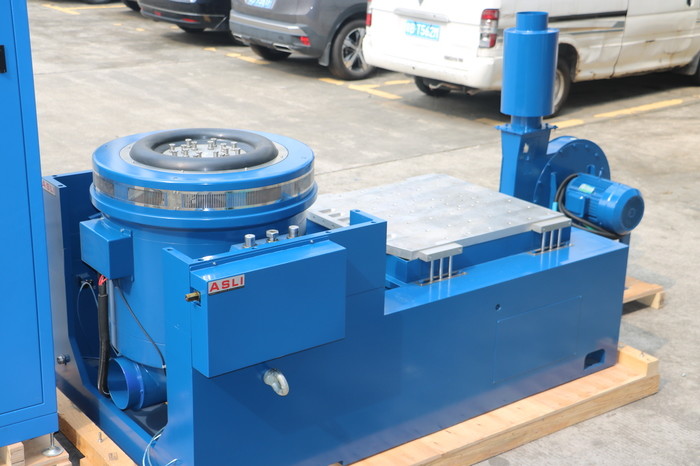

(16) 600mm*600mm الموسع الرأسي و 600*600mm طاولة الزحف الأفقية
المعلمات التقنية:
| الاسم | جدول اختبار الاهتزاز الكهروديناميكي عالي التردد لقطاع السيارات | ||||||||
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة المسموح بها ((m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | مقاس الملف المتحرك (ملم) |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
جهاز تحكم الاهتزاز الرقمي
جهاز التحكم بالاهتزاز هو أحدث تصميم من قبل شركتنا
الذي يتبنى النظام الموزع الدولي المتقدم
الهندسة المعمارية، وجوهرها هو أحدث سلسلة TMS320
معالج عالي السرعة ذو الفاصلة العائمة 32 بت من TI
يتم إنشاء تقرير الاختبار تلقائيًا في
مايكروسوفت وورد خلال أو بعد الاختبار
يمكن تحرير تقرير الاختبار، ومن ثم توليد
تلقائياً أو يدوياً
(1) مولد الاهتزاز 1 مجموعة
(2) جهاز التحكم في الاهتزاز 1 مجموعة
(3) غرفة الاتصال الاتصالات 1 مجموعة
(4) DA-10 مكبر الطاقة 1 مجموعة
(5) قوة الإثارة 1 pc
(7) برنامج التشغيل 1 مجموعة
(8) نظام التبريد 1 مجموعة
(9) الحاسوب الصناعي 1 مجموعة
(10) طابعة ملونة 1 مجموعة ((اختياري)
(11) أجهزة استشعار التسارع (بما في ذلك خط الخروج) 1 pc
(12) مصعد الاهتزاز 1 مجموعة (اختياري، وفقا لعينة الاختبار
إذا كان لديك أي شك أو احتياجات حول طاولة اختبار الاهتزاز الكهروديناميكية عالية التردد 3 محور لصناعة السيارات، يرجى عدم التردد في إرسال استفسارك.
