تبريد الهواء عالي التردد الكهروديناميكي شاكر سعر آلة اختبار الاهتزاز
Product Details
| قوة جيبية: | 10000 ن | سرعة: | 1.8 م / ث |
|---|---|---|---|
| النزوح: | 51 ملم | تكرار: | 3 ~ 3000 هرتز |
| تحميل: | 270 كجم | تسريع: | 100 جرام |
| طريقة التبريد: | تبريد الهواء | ||
| إبراز |
شاكر كهروديناميكي لتبريد الهواء,شاكر كهروديناميكي 10KN,1.8m / s آلة اختبار الاهتزاز |
||
Product Description
تحميل المواصفات الكاملة: معدات اختبار الاهتزاز ES-10 (PDF)

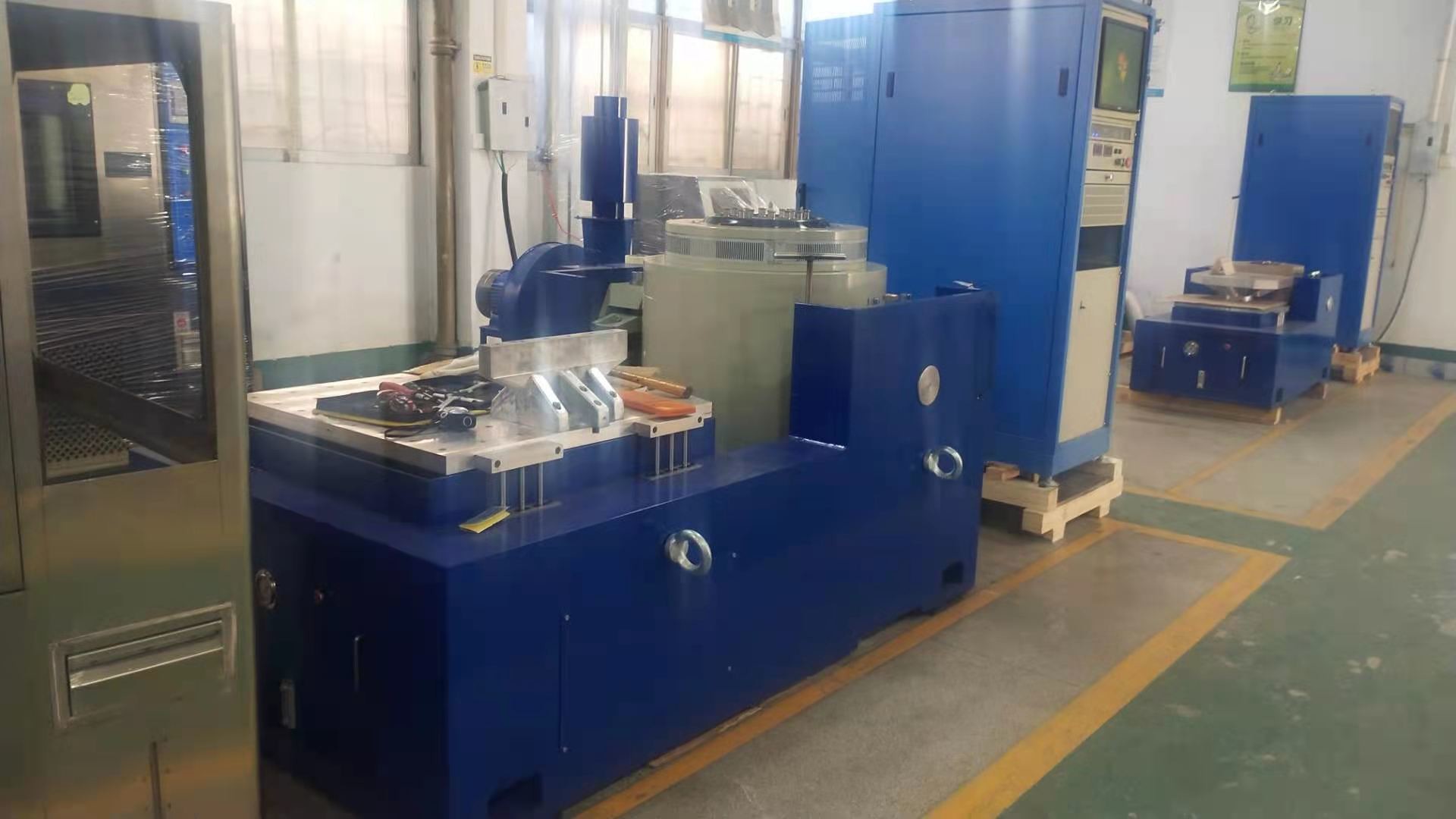

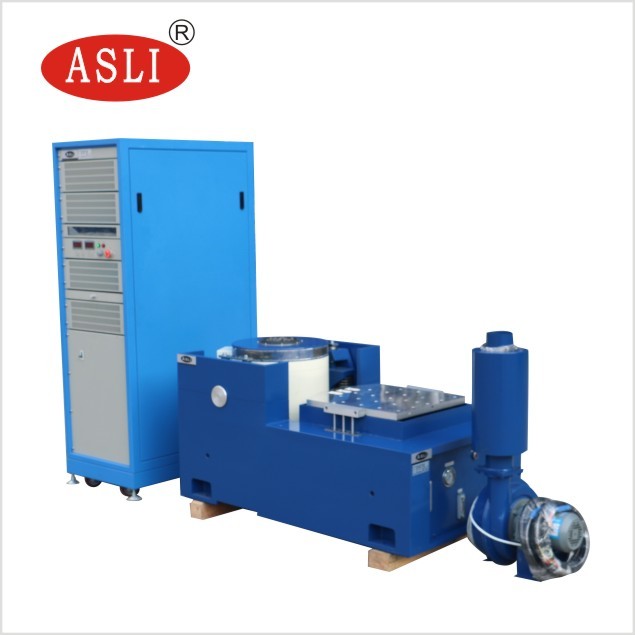

المزلق الالكتروديناميكي عالي التردد المبرد بالهواء هو آلة اختبار الاهتزاز الدقيقة المصممة لاختبار الصينوسويدي والعشوائي والصدمة الصارم عبر محاور X و Y و Z.إنها تتضمن تقنيات متقدمة بما في ذلك بنية دائرة مغناطيسية مزدوجة، حلقات عمل الهيكل العظمي ذاتية التوليد، الدعم الجوي، محامل الدوار مع التوجيه الخطي، وعزل trunnion.الطيرانصناعات الاتصالات والإلكترونيات والأجهزة الكهربائية والأجهزة المنزلية
- القوة المسموح بها:قوة الجانب العكسي 10000 ن ، قوة عشوائية 10000 ن ، قوة الصدمة 20000 ن
- نطاق التردد:3 هرتز إلى 3000 هرتز يدعم تردد ثابت ، والمسح ذهابا وإيابا ، والصين ، والعشوائية ، وأوضاع الصدمة
- وضع التردد:خطية، لوغاريتمية، تسحب ذهابا وإيابا، تردد ثابت
- أوقات التردد:من 1 إلى 32767
- وقت التردد:التردد الثابت / واحد 1 ≈ 3600 دقيقة ؛ يمكن عرض منحنيات التردد
- أقصى تسارع1،000 م/س2 (غير محمل)
- السرعة القصوى1.8 متر/ثانية
- الحد الأقصى للنزوح:51 ملم p-p (غير محمل) ، ذروة مزدوجة
- تحريك الأثر:51 ملم
- وزن الملف المتحرك:14 كجم
- موجة الاهتزازالجانب العشوائي الصدمة
- قطر الملف المتحرك:Φ240 ملم
- أبعاد نظام الاهتزازW1060 × H750 × D845 مم
- وزن نظام الاهتزاز:960 كجم
- تتضمن الملحقاتالموسع الرأسي 600 ملم × 600 ملم وطاولة الزحف الأفقية 600 ملم × 600 ملم
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحد الأقصى للحمولة (بالكيلوغرام) | الملفات المتحركة (بالكيلوغرام) | أبعاد الملفات المتحركة (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- مولد الاهتزازات 1 مجموعة
- جهاز التحكم في الاهتزازات 1 مجموعة
- غرفة اتصال الاتصالات 1 مجموعة
- مكبر الطاقة DA-10 1 مجموعة
- قوة الإثارة 1 بوصة
- برنامج التشغيل 1 مجموعة
- نظام التبريد 1 مجموعة
- كمبيوتر صناعي 1 مجموعة
- طابعة ملونة 1 مجموعة (اختياري)
- جهاز استشعار التسارع (بما في ذلك خط الخروج) 1 قطعة
- مصعد الاهتزاز 1 مجموعة (اختياري؛ تم تكوينه وفقًا لعينة الاختبار)
يحتوي جهاز التحكم في الاهتزاز على تصميم من الجيل الأخير يتبنى بنية منظومة موزعة دولية متقدمة.جوهرها هو أحدث سلسلة TMS320 32 بت عبارة عن معالج عالية السرعة من TIيتم إنشاء تقارير الاختبار تلقائيًا بتنسيق Word. أثناء أو بعد الاختبار ، يمكن تحرير التقارير ثم إنشاؤها تلقائيًا أو يدويًا.
- هيكل عظمي دائري ديناميكي مصمم بشكل جيد مع تردد الرنين المحوري في مرحلة أعلى
- يضمن تصميم الدائرة المغناطيسية المزدوجة تسرب التدفق المغناطيسي المنخفض والبنية المدمجة والتخطيط العقلاني.
- توفر محامل الدوار الدوارة المتحركة مع توجيه صلابة الجسم المركب المباشر والموجهة نحو الاستيراد قدرة تحميل غريبة ممتازة.
- أساس العزل Trunnion مخصص لاستخدام الهرمونات، وتوفير تثبيت محمول مريح.
- التكنولوجيا المتقدمة نظام التحرك حول يضمن موثوقية عالية من الدائرة الديناميكية.
- تصميم قناة جديدة يعزز تأثير التبريد.
- صلابة ثابتة وصلابة ديناميكية للبالون الصغير المحمل يزيد من القدرة على تحمل طاولة الاهتزاز وتحسين أداء الترددات المنخفضة.
أية شكوك أو احتياجات حول آلة اختبار الاهتزاز الهواء التبريد عالية التردد الالكتروديناميكية الهزاز السعر، يرجى عدم التردد في إرسال استفسارك.
