معدات اختبار الاهتزاز ES-20.pdf
آلة اختبار الاهتزازات في محاكاة النقل القياسية من قبل ISTA للصندوق والحزمة والبضائع والأمتعة
معدات اختبار الاهتزاز العشوائيتستخدم في محيط اختبار الاهتزاز والصدمات البيئية للمنتج ، اختبار فحص الإجهاد البيئي ، اختبار الموثوقية ، قد تكون هناك حاجة لإجراء اختبارات للطيران والفضاء والاتصالات والإلكترونيات ،الكهرباء، الاتصالات، الأجهزة المنزلية ومجالات أخرى من المنتجات.إنه منصة اختبار تلبي جميع أنواع مواصفات الاختبار ، ويمكن تنفيذها بما في ذلك IEC و MIL-STD و JIS و ASTM وغيرها من المواصفات.
خصائص المنتج
* نظام تعليق مرن ومرشد خط مستقيم، قدرة تحمل قوية، أداء التوجيه الجيد واستقرار عال.
* الصلابة الساكنة لوسادة الهواء المركزية كبيرة ، والصلابة الديناميكية صغيرة ، والقدرة على تحمل قوية ، والأداء الديناميكي ممتاز.
* تشخيص سريع بالفحص الذاتي وحماية السلسلة، وأمان عالية وموثوقية.
* الوسادة الهوائية العزلة والجهاز التخفيف يجعل الاهتزاز لا تحتاج إلى الأساس الخاص، وتعيد إنتاج موجة الاهتزاز تماما وتقلل من انتقال الاهتزاز.
معايير جهاز الاهتزاز:
| النموذج |
الجانب المسموح به القوة (N) |
تصنيف عشوائي القوة (N) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة الاسمية (m/s) |
النزوح الاسمي (p-p) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة ((كغ) |
بعد الملف المتحرك (ملم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |

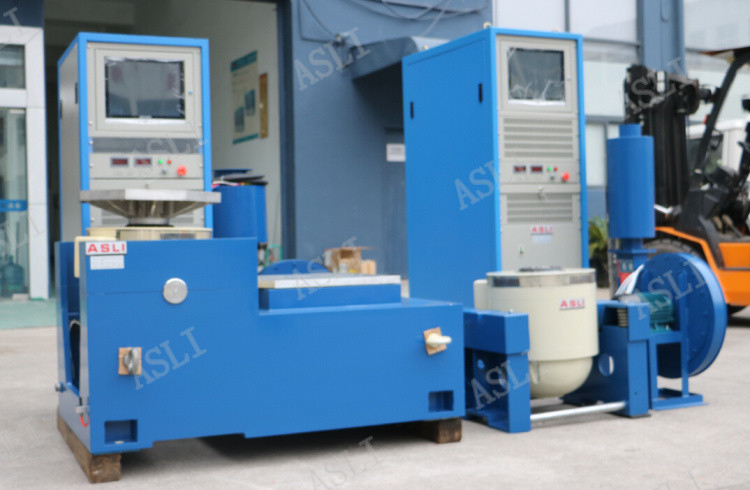

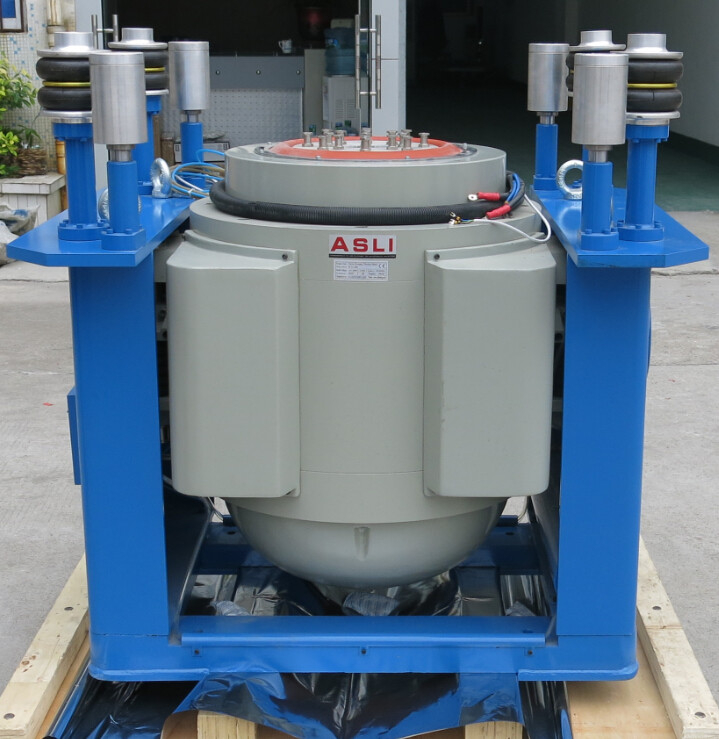

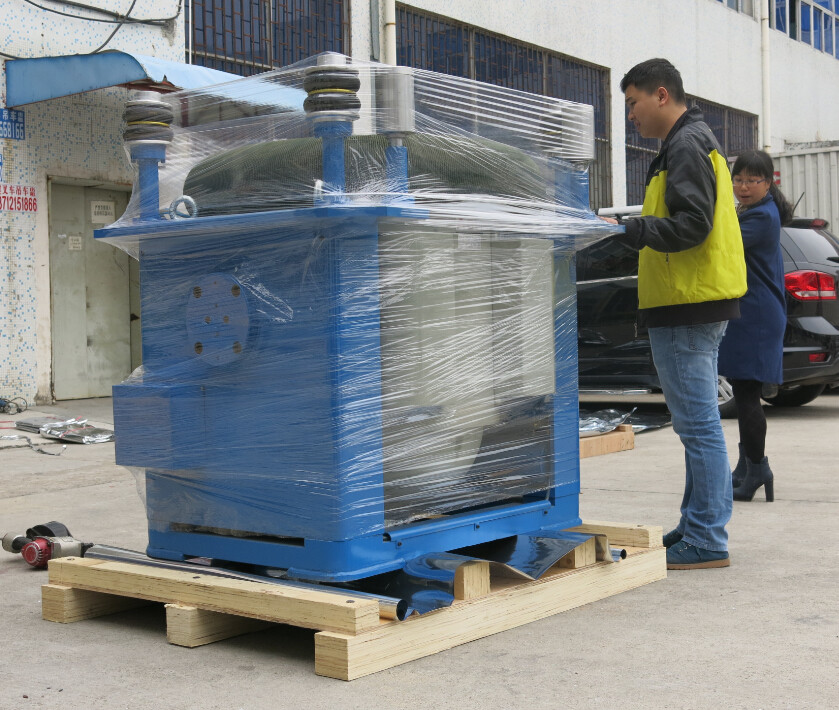

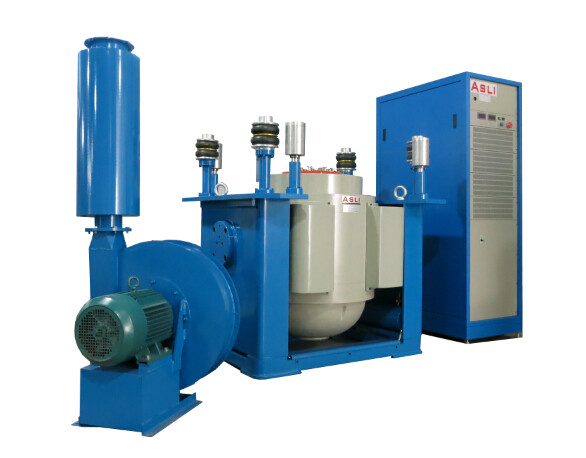

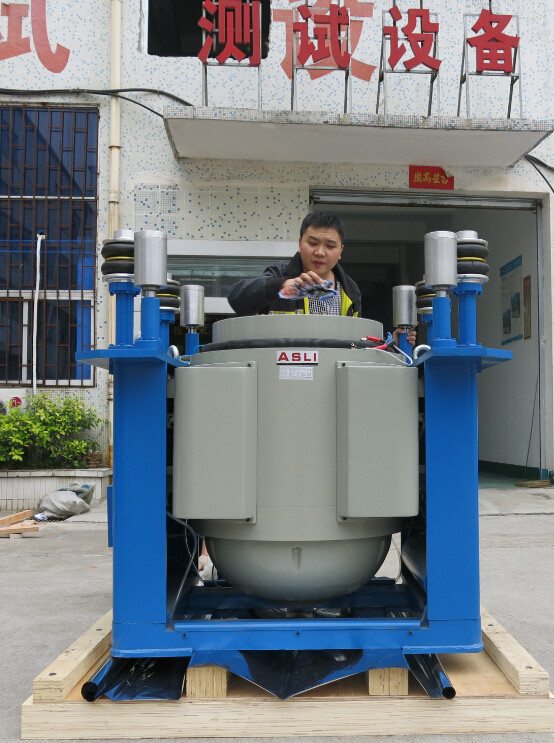

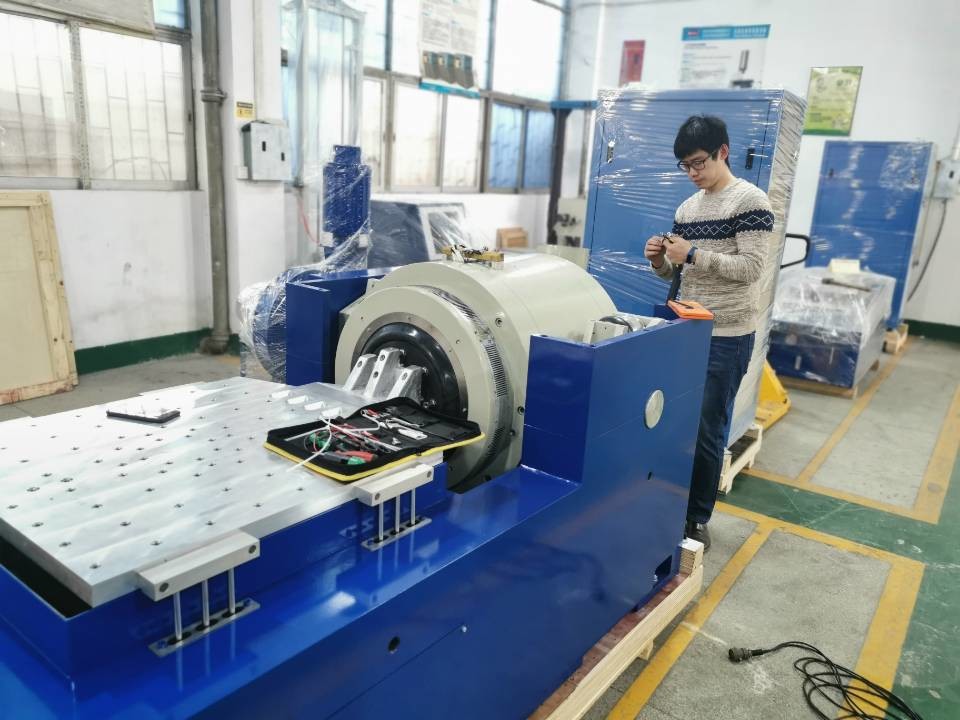

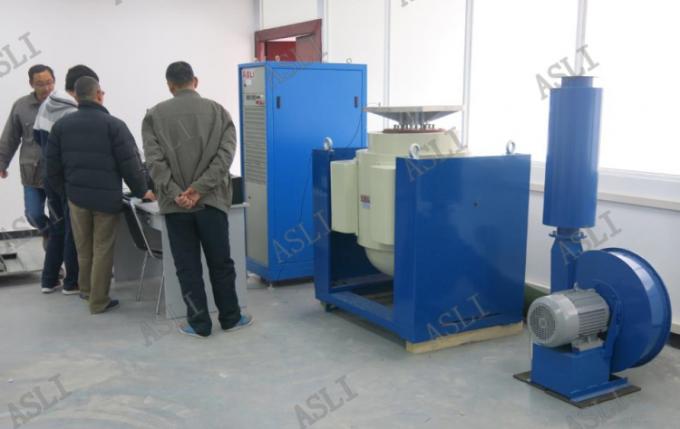

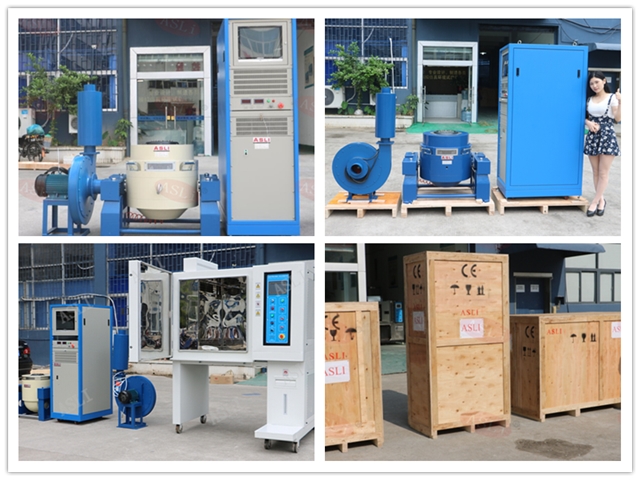

الصور للإشارة:
أي شك أو حاجة حول آلة اختبار الاهتزازات للمحاكاة القياسية للنقل ISTA للكرتون، الحزمة، الشحن، الأمتعة، يرجى عدم التردد في إرسال استفسارك.
