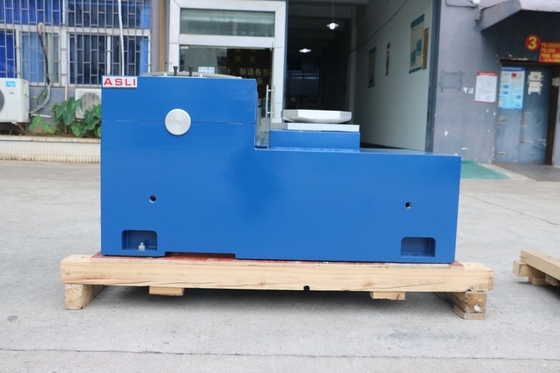

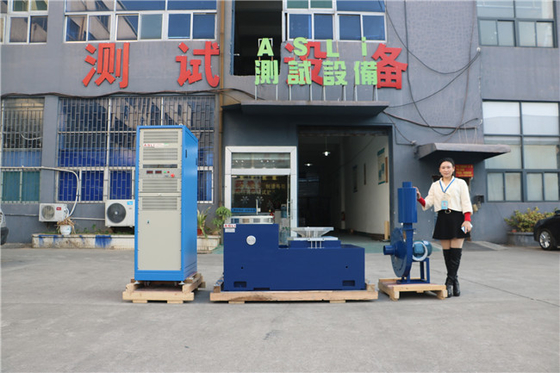

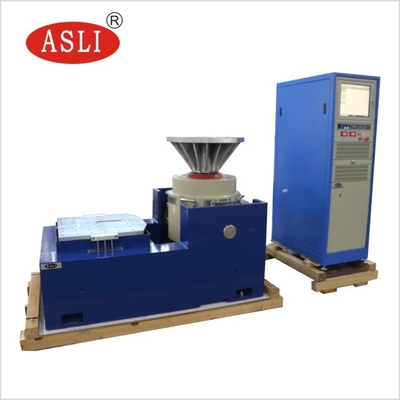

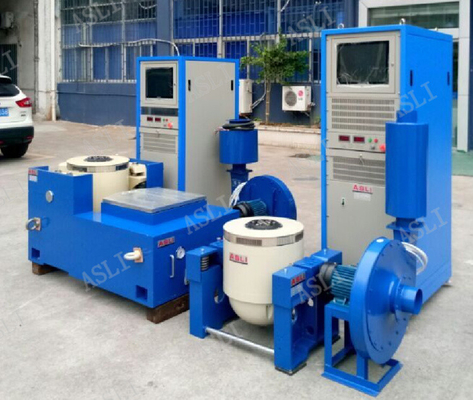

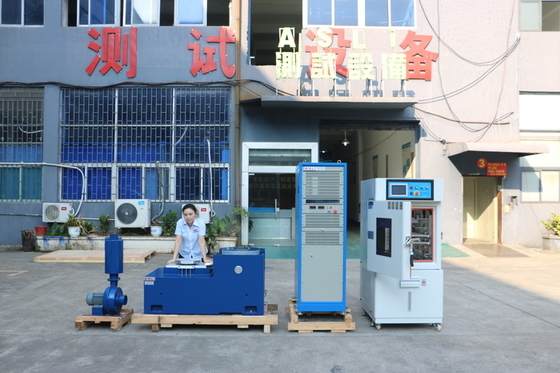

آلة اختبار الاهتزاز العالمية ذات الترددات المنخفضة عالية الدقة Iec 68-2-6
مكبر طاقة التبديل الرقمي
يستخدم النظام مكبر طاقة رقمي مع تعديل عرض النبض الجيوبي. مبدأ العمل هو: باستخدام قدرة التبديل عالية التردد من IGBT FET،يتم تضخيم إشارة الجهد المنخفض من قبل جهاز التحكم بواسطة الدائرة الرقمية واستعادة الإشارة الأصلية، ومن ثم الخروج إلى الملف المتحرك من طاولة الاهتزاز لتعزيز الاهتزاز الكهربائي.
المكونات الرئيسية لمضخة الطاقة الذكية عالية الجهد هي: التحكم الأمامي، ووحدة مضخة الطاقة، ودورة الحماية، وجزء إمدادات الطاقة والخزانة الكهربائية.يعتمد النظام على تشكيلات الطاقة العالية والتيار الصغير، مما يقلل من خسارة الطاقة أثناء النقل ويحقق مطابقة المعوقة الفعالة والمعقولة.
معايير المزلق الاهتزازي عالي الدقة:
| الدفع الجوفي | 300 كيلوغرام |
| دفع عشوائي | 300 كيلوغرام في الساعة |
| قوة الدفع | 600 كيلوغرام |
| نطاق التردد | 5~2800 هرتز |
| التحرّك المستمر | 25.4ملم |
| السرعة القصوى | 1.8m/s |
| مكبر الطاقة المتبادل | |
| مخرج مكبر | 3.5kVA |
| نسبة الإشارة إلى الضوضاء | > 65 ديسيبل |
| مكاسب IF | ≥ 80 |
| التشوه الهارموني الكلي(في الطاقة القياسية) | أقل من 0.5% عند التيار المتردد (0.1 هرتز) إلى 500 هرتز؛ أقل من 1.0% عند 500 هرتز إلى 5000 هرتز |
| مكبر الطاقةاستجابة التردد | DC (0.1Hz) إلى 4500Hz: ±3dB. |
| متوسط الوقت بينفشل (MTBF) | >35000 ساعة |

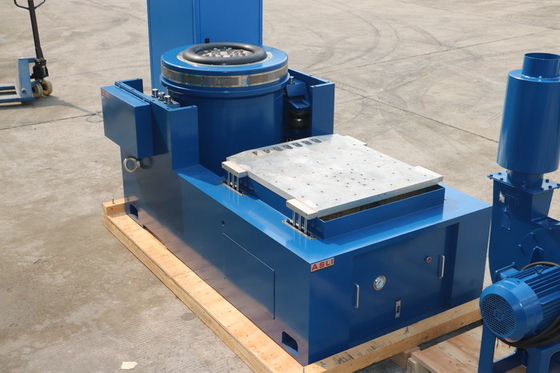

| طاولة التوسع الرأسي | |
| حجم الطاولة | 600ملم × 600ملم |
| الحد الأقصى للعملتردد التصنيف | السينس 2200 هرتز، عشوائي 3500 هرتز |
| الوزن المقابل | 30 كجم |
| مواد الطاولة | سبيكة الألومنيوم |
| جهاز التحكم في الاهتزاز | |
| نظام تشغيل | ويندوز 7 |
| واجهة التشغيل | الواجهة الصينية والإنجليزية |
| وظيفة البرنامج | الجانب الجانبي، العشوائي، الصدمة الكلاسيكية، البحث الرنين والمقيم |
الخصائص:
1هيكل ديناميكي دائري مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
2دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3محامل الدوار المتحركة مستقيمة وموجهة نحو الاستيراد مركبة جسم صلابة التوجه، قدرة الحمل الغريب.
4. أساس العزل Trunnion مخصص لاستخدام الهرمونات ، وتركيب الراحة المتنقلة.
5التكنولوجيا المتقدمة تتحرك حول النظام لضمان الدورة الديناميكية من الموثوقية العالية.
6تصميم قناة جديدة وتعزيز تأثير التبريد.
7- الصلابة الساكنة، الصلابة الديناميكية من تحمل البالون الصغير، رفع قدرة تحمل طاولة الاهتزاز، وتحسين أداء منخفضة التردد.
يرجى الشعور بحرية الاتصال بي إذا كان لديك أي شكوك أو احتياجات حولآلة اختبار الاهتزاز العالمية ذات الترددات المنخفضة عالية الدقة Iec 68-2-6
