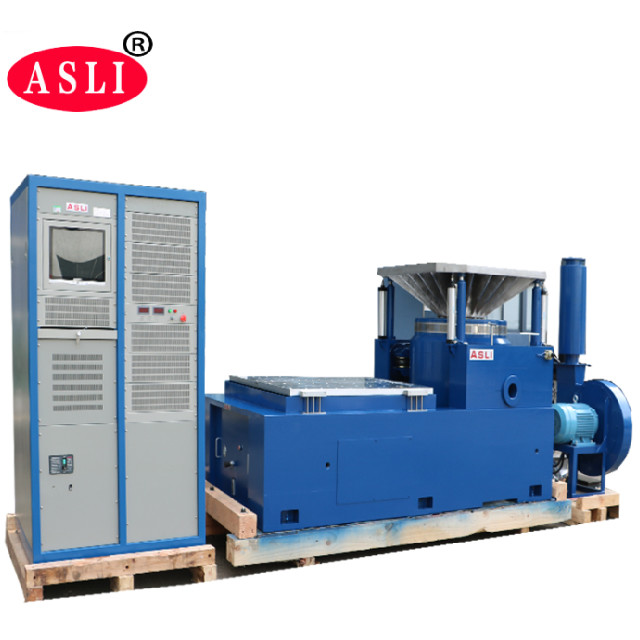

شاكر اهتزاز كهروديناميكي عشوائي لاختبار موثوقية حزمة البطارية
Product Details
| قوة جيبية: | 30000n | سرعة: | 1.8m/s |
|---|---|---|---|
| اتجاه الاهتزاز: | الأفقي الرأسي | طلب: | حزمة البطارية |
| تكرار: | 3 ~ 2500Hz | قوة: | 380V 3 مرحلة |
| النزوح: | 75 ملم | وظيفة: | جيب عشوائي |
| إبراز |
شاكر الاهتزاز الكهروديناميكي ثلاثي الأطوار,شاكر الاهتزاز الكهروديناميكي المعتمد من CE,شاكر الاهتزاز عالي التردد 30000N |
||
Product Description
نحن مصنعون لمنتجات سلسلة الهزازات عالية التردد الكهرومغناطيسية أنظمتنا تتبنى تقنيات حديثة متقدمة بما في ذلك بنية دائرة مغناطيسية مزدوجةحلقات عمل الهيكل العظمي ذاتية التوليد، الدعم الجوي، محامل العجلات والإرشاد الخطي، وعزل trunnion.Z اختبارات الاهتزازات الصينوسية ثلاثية المحور واختبارات الاهتزازات العشوائية على النطاق العريض، فضلا عن اختبارات النبض الكلاسيكية (نصف الصينوس، التريبيزويدي، موجة الأسنان المنشارة) واختبارات طيف استجابة الصدمة.
تستخدم هذه المنتجات على نطاق واسع في مجالات الدفاع الوطني والأسلحة والطيران والفضاء الجوي والاتصالات والإلكترونيات والأجهزة الكهربائية والأجهزة المنزلية.
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | أبعاد الملفات المتحركة (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 31700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- هيكل عظمي دائري ديناميكي مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
- دائرة مغناطيسية مزدوجة، تسرب تدفق مغناطيسي منخفض، هيكل مضغوط وعقلاني.
- محامل الدوار المتحركة المستقيمة والموجهة نحو الاستيراد ، مع قدرة الحمل الغريبة.
- أساس العزل Trunnion مخصص لاستخدام الهرمونات، مع تثبيت محمول مريح.
- تقنية متقدمة نظام التحرك حول لضمان موثوقية عالية من الدائرة الديناميكية.
- تصميم قناة جديدة لتعزيز تأثير التبريد.
- صلابة ثابتة وصلابة ديناميكية للبالون الصغير المحمل ، مما يزيد من سعة طاولة الاهتزاز ويحسن أداء الترددات المنخفضة.
- القوة المسموح بها: قوة الصدر 3000N؛ قوة عشوائية 3000N؛ قوة الصدمة 6000N.
- نطاق التردد: 3 هرتز إلى 3500 هرتز؛ تردد ثابت، مسح ذهابا وإيابا، سين، عشوائي، صدمة.
- وضع التردد: خطي، لوغاريتمي، التردد ذهابا وإيابا، تردد ثابت.
- أوقات التردد من 1 إلى 32767
- وقت التردد المحدد: تردد ثابت / واحد 1 3600 دقيقة ؛ يمكن عرض منحنيات تردد التردد.
- الحد الأقصى للتسارع: 1000 متر في الثانية (غير محمل)
- الحد الأقصى للسرعة:
- الحد الأقصى للنزوح: 25 ملم p-p (غير محمل) ، ذروة مزدوجة.
- تحريك الاصطدام: 25 ملم
- وزن الملفات المتحركة: 3.5 كجم.
- اتجاهات الاهتزاز: عمودية
- موجة الاهتزاز: سين، عشوائي، صدمة.
- قطر الملف المتحرك: Φ150 ملم.
- أبعاد نظام الاهتزاز: W750 × H599 × D680 مم.
- نظام الاهتزاز الوزن: 490 كجم
- يضمن هيكل الدائرة المغناطيسية المزدوجة كثافة المجال المغناطيسي العالية ويقلل من تسرب التيار. يمكن أن تقلل هيكل إزالة الغازات الخاص من تسرب التيار إلى أقل من 1 مت.
- الربيع من نوع U والمرطبات والحامل الخطي يوفر مقاومة قوية لتحويل الحمل.
- يتم استخدام الينابيع الهوائية لعزل الاهتزازات ؛ يعمل نظام الاهتزازات بشكل ثابت حتى مع الحمل الثقيل ، دون الحاجة إلى أساس خاص.
- يتم توفير أجهزة حماية من الحرارة الزائدة، والحمل الزائد، والتيار الزائد، والجهد الزائد، والنزوح الزائد لجهاز اختبار الاهتزاز.تحت الجهدحماية طاقة المحرك تشمل الحد من التيار ، والبدء الناعم ، والحرارة الزائدة ، والتيار القصير ، وحماية خطأ الوحدة.
- بإمكانه إكمال اختبارات الصينوسية والعشوائية والتأثير البيئي.
- هذا النظام لديه الحد الأدنى من المتطلبات لتقلبات الجهد ≤ ± 10% مقبولة.
- هذا النظام لديه الحد الأدنى من المتطلبات لمقاومة الترس ≤4Ω مقبولة.
- موثوقية عالية، مناسبة بشكل خاص للعمل لفترة طويلة.
- داخل مقعد تحميل صغير ، فإنه يحقق تسارعًا أعلى وتردد عمل أعلى ، مما يحسن من قدرة تحميل وأداء مقعد الآلة بأكمله.

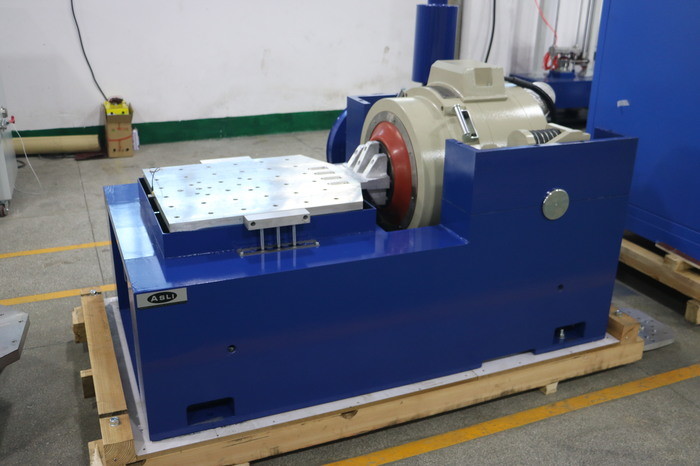

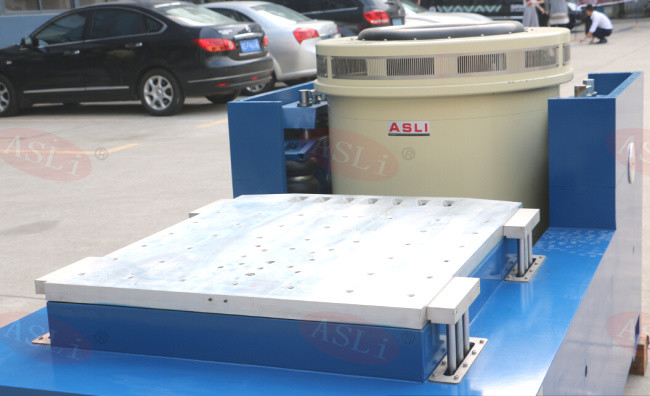

- المقاعد الأفقية ومقاعد الاهتزاز هي نوع متكامل، مع بنية مثالية وتركيب مريح وتعديل.
- مسار ضغط ثابت، على شكل V، مع قدرة مقاومة المنحدرات ومقاومة تحميل التحيز مضخة زيت مدمجة، بنية جيدة، وسهولة التشغيل.
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5 ‰ 1000 51500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 | 5 ‰ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 | 5 ‰ 1000 51500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ‰ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢800 5 ‰ 1000 51500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800×800×45 | 5 ‰ 1000 51500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ‰ 1000 5 ¢1300 51500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5 ¢800 5 ¢1100 5 ¢1400 | 126 168 210 |
VT العمودية الممتدة و المحددة المقبضات يتم حسابها بدقة ومصممة بعناية لضمان العميل الحصول على أفضل أداء وفقا للهيكل المثالي،مادة عالية الجودة، والعمل.
| النموذج | الوزن (كيلوغرام) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (المقعد الدائري) | 220 | 350 | Φ1200 |
إذا كان لديك أي استفسارات حول الهزاز الالكتروديناميكي الصيني العشوائي لاختبار موثوقية بطارية، يرجى الشعور بالحرية في الاتصال بنا.
