آلة اختبار درجة حرارة الاهتزاز THV-Volume.pdf
معدات اختبار جدول الاهتزاز في المختبر 60KN لأجزاء مركبات الطاقة الجديدة ISO16750
معيار الاختبار:
الامتثال لمعايير JIS و UL و DIN و ISO و BS و MIL و IEC و ASTM وغيرها من معايير الاختبار ذات الصلة.
| النموذج |
الجانب المسموح به القوة(ن) |
تصنيف عشوائي القوة(ن) |
التكرار النطاق (هرتز) |
تسارع اسمي (m/s)2) | السرعة الاسمية (m/s) |
مقيّمديسالتوظيف (ب-ب) ملم |
الحمولة القصوى (كغ) | الملفات المتحركة (كغ) |
بعد الملف المتحرك (ملم) |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 5l | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
المعلمات التقنية للموسع الأفقي:
النموذج |
حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
| LT0303 | 300×300×22 300×300×26 300×300×30 |
5-1000 5-1500 5-2000 |
6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 |
خمسة آلاف 5-1400 5-2000 |
11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 |
5-1000 5-1500 5-2000 |
19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 |
5-1000 5-1200 5-2000 |
27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 |
5-800 5-1000 5-1500 |
36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800 × 800 × 45 |
5-1000 5-1500 5-2000 |
57.7 76.9 86.5 |
| LT 1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 |
5-1000 5-1300 5-1500 |
89.1 118.8 147 |
| LT 1212 | 1200 × 1200 × 30 1200 × 1200 × 40 1200 × 1200 × 50 |
5-800 5-1100 5-1400 |
126 168 210 |
خصائص الوقوف الأفقي:
داخل مقعد تحميل صغير لتحقيق تسارع أعلى وتردد العمل، لتحسين القدرة على تحميل وأداء مقعد الماكينة بأكملها.
المقاعد الأفقية ومقاعد الاهتزاز هي نوع متكامل، مع هيكل مثالي، وسهولة لتركيب وتعديل.
مسار ضغط ثابت، على شكل حرف V، مع القدرة على مقاومة المنحدر ومقاومة الحمل التحيز.
مضخة زيت مدمجة، بنية جيدة وسهلة التشغيل.

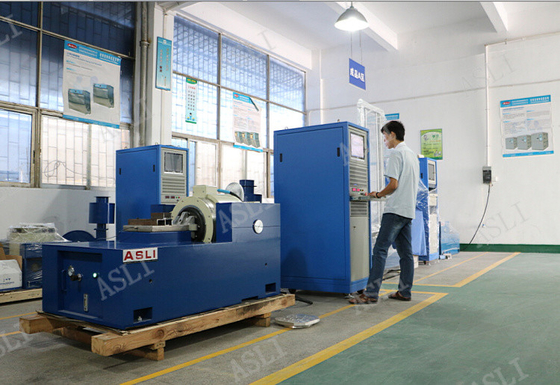

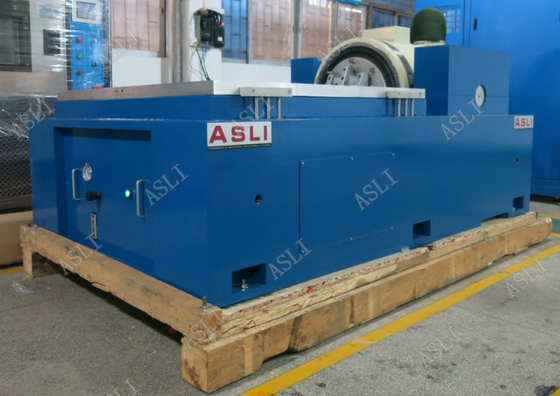

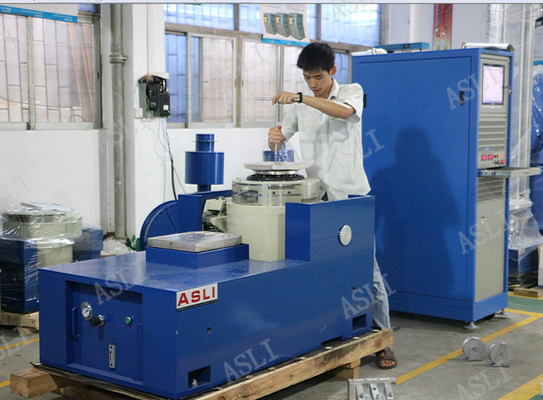

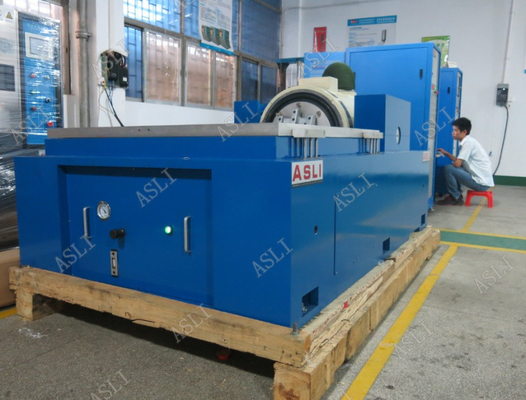

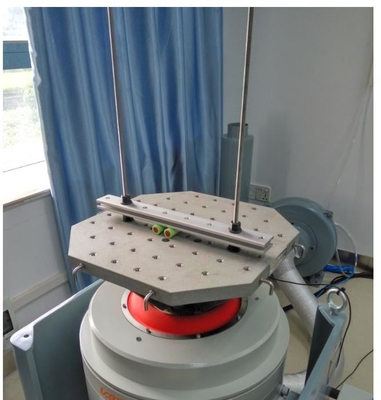

الصور للإشارة:
الاتصال بنا للحصول على مزيد من المعلومات من 60KN المختبر الاهتزاز المائدة معدات الاختبار لأجزاء جديدة للطاقة السيارة ISO16750
