وصف التطبيق:
جهاز اختبار الاهتزاز من النوع الديناميكي الكهربائي عالي التردد مع وظيفة طيف الاستجابة للصدمات يستخدم في البيئات التعليمية والبحثية والمختبرية. أعتمدت هيكل الدائرة المغناطيسية المزدوجة، دوائر عمل الهيكل الذاتي، ودعم محمول جواً ومحامل الأسطوانات والتوجيه الخطي، وعزل المحور المتقدم للتكنولوجيا الحديثة والخاصة، ويمكن إكماله في اختبار الاهتزاز الجيبي ثلاثي المحاور X و Y و Z واختبارات الاهتزاز العشوائي عريض النطاق، ليتم إكماله بواسطة النبض الكلاسيكي (نصف - جيبي، شبه منحرف، موجة سن المنشار) واختبار طيف الاستجابة للصدمات. تستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والاتصالات والأجهزة المنزلية وغيرها من المجالات.
| الموديل: ES-30 | |
|---|---|
| دفع الجيب | 3000 كجم |
| دفع عشوائي | 3000 كجم |
| دفع التأثير | 6000 كجم |
| نطاق التردد | 3 ~ 2800 هرتز |
| الإزاحة المستمرة | 51 ملم |
| تأثير الإزاحة | 51 ملم |
| السرعة القصوى | 1.8 م / ث |
| الحد الأقصى للتسارع | 981 م / ث 2 |
| قطر الملف المتحرك | Φ450mm |
| السماح بعزم غريب الأطوار | > 196 نيوتن متر |
| نقطة توصيل الحمل | 6 نقاط |
| الكتلة المكافئة للأجزاء المتحركة | 40 كجم |
| حجم برغي المنضدة (قياسي) | M10 |
| اتجاه الاهتزاز | الاهتزاز الرأسي + الأفقي |
| تردد العزل المحوري | <3 هرتز |
| الحمل الأقصى | 500 كجم |
| تسرب التدفق المغناطيسي | <1mT |
| الأبعاد (بدون تغليف) (الطول × العرض × الارتفاع) | 1000 مم × 550 مم × 850 مم |
| وزن طاولة الاهتزاز | 1300 كجم |
ميزات آلة اختبار الاهتزاز:
1. هيكل دائرة ديناميكي مصمم جيدًا، مع تردد رنين محوري أعلى للمرحلة.
2. دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مدمج وعقلاني.
3. محامل الأسطوانة قضيب الروك مستقيمة وجسم مركب موجه للاستيراد، قدرة تحميل غريب الأطوار.
4. أساس عزل المحور مخصص لاستخدام الهرمون، وتركيب الراحة المتنقلة.
5. تكنولوجيا متقدمة تتحرك حول النظام لضمان الموثوقية العالية للدائرة الديناميكية.
6. تصميم مجرى هواء جديد وتعزيز تأثير التبريد.
7. الصلابة الثابتة، الصلابة الديناميكية للمحمل بالون صغير، مما يزيد من قدرة تحمل طاولة الاهتزاز، وتحسين أداء التردد المنخفض.
تكوينآلة اختبار الاهتزاز الكهرومغناطيسي عالي التردد:

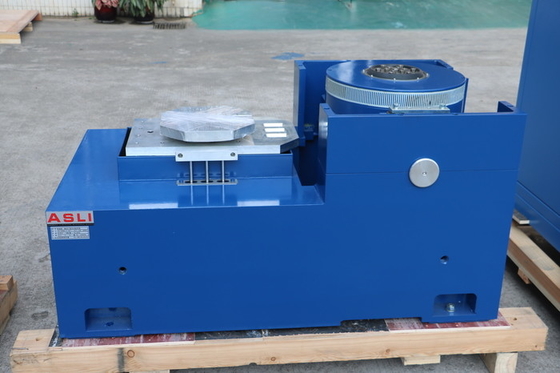

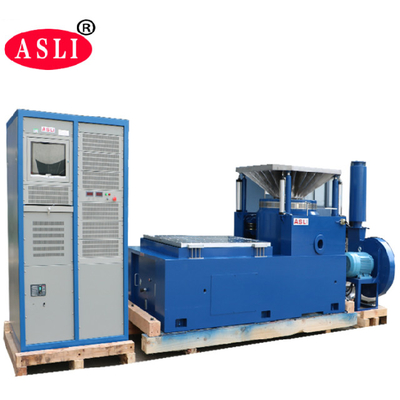

منضدة اختبار الاهتزاز، تضخيم الطاقة، مروحة تبريد، طاولة انزلاق، موسع رأسي
