1000kg.F معدات اختبار طاولة الاهتزاز الرأسي والأفقي لقطع غيار السيارات
Product Details
| قوة الجيب: | 6000 شمال | السرعة: | 1.8 م / ث |
|---|---|---|---|
| النزوح: | 25ملم | التكرار: | 3 ~ 3500 هرتز |
| تحميل: | 180 كجم | التسريع: | 100 غرام |
| المحرك: | 450 ملم | حجم الجدول: | 500x500 ملم |
| إبراز |
1000kg.F معدات اختبار طاولة الاهتزاز,معدات اختبار جدول الاهتزاز الكهروديناميكي,1.8m / s معدات اختبار الاهتزاز |
||
Product Description

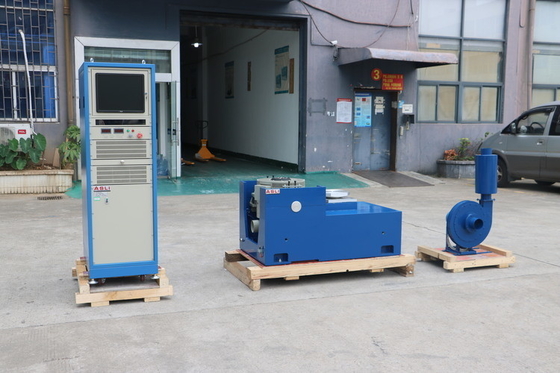

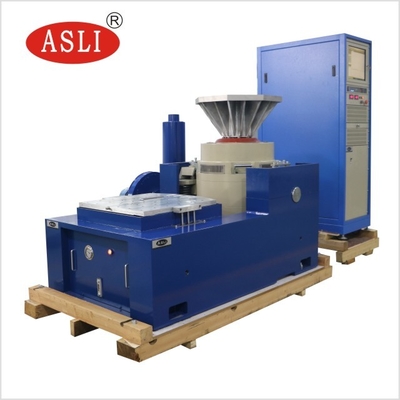

إن معدات اختبار طاولة الاهتزاز العمودي والأفقي بقوة 1000 كجم.ف هي نظام هزاز كهروديناميكي مصمم للاختبار العشوائي، والاختبار الجيبي، واختبار الصدمات. يستخدم على نطاق واسع في صناعات الدفاع والطيران والفضاء والاتصالات والإلكترونيات والسيارات والأجهزة المنزلية.
تم تصميم هذه المعدات للكشف المبكر عن الأعطال، ومحاكاة ظروف العمل الفعلية، واختبار قوة الهيكل. إن نطاق تطبيقها الواسع ونتائج الاختبار الموثوقة تجعلها أداة أساسية لضمان الجودة والتحقق من صحة المنتج.
يدعم النظام وظائف الموجة الجيبية، وتعديل التردد (FM)، والمسح، والبرمجة، ومضاعف التردد، واللوغاريتم، والتسارع الأقصى، وتعديل السعة، والتحكم في الوقت. يوفر تحكمًا كاملاً بالكمبيوتر مع أوضاع بسيطة للتسارع الثابت والسعة الثابتة. تخضع كل وحدة لتشغيل مستمر خالٍ من الأعطال لمدة 3 أشهر، مما يضمن أداءً مستقرًا وجودة يمكن الاعتماد عليها.
| البند | الوصف |
|---|---|
| قوة الجيب | 10000 نيوتن |
| قوة الصدمة | 20000 كيلو نيوتن |
| نطاق التردد | 5~3000 هرتز |
| الإزاحة | 51 ملم |
| السرعة القصوى | 1.8 م/ث |
| التسارع الأقصى | 981 م/ث² (بدون تحميل) |
| قطر المحرك | 200 ملم |
| عزم دوران الحمل المسموح به | >300 نيوتن متر |
| كتلة المحرك الفعالة | 6 كجم |
| أقصى سعة تحميل | 100 كجم |
| التسرب المغناطيسي | ≤1 مللي تسلا |
| تردد عزل الاهتزاز المحوري | <3 هرتز |
| ملحق التحميل | 16 إدخالًا من الفولاذ المقاوم للصدأ M8 |
| الأبعاد (ط × عرض × ارتفاع) | 850 × 665 × 760 ملم |
| الوزن التقريبي | 990 كجم |
يلخص الجدول التالي الموديلات المتاحة لطاولة اختبار اهتزاز بطاريات السيارات وفقًا لمعايير EN50604 / IEC62133 / UN38.3، وهي مناسبة للاختبارات المعملية.
| الموديل | قوة الجيب المقدرة (نيوتن) | قوة العشوائية المقدرة (نيوتن) | نطاق التردد (هرتز) | التسارع المقدر (م/ث²) | السرعة المقدرة (م/ث) | الإزاحة المقدرة (من الذروة إلى الذروة) ملم | الحد الأقصى للحمل (كجم) | الملف المتحرك (كجم) | أبعاد الملف المتحرك (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |

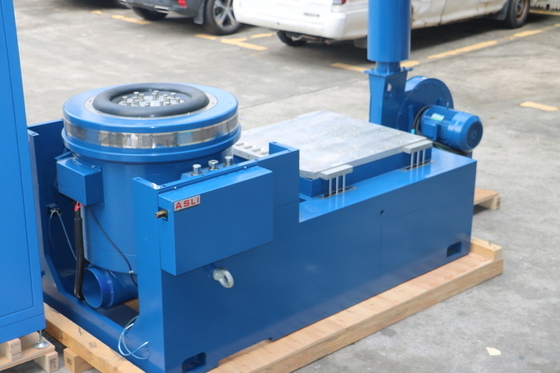

- هيكل دائري ديناميكي مصمم جيدًا بتردد رنين محوري أعلى.
- يضمن تصميم الدائرة المغناطيسية المزدوجة تسربًا مغناطيسيًا منخفضًا، وهيكلًا مدمجًا، وتخطيطًا منطقيًا.
- محامل أسطوانية لقضيب التأرجح مع صلابة جسم مستقيمة وموجهة للاستيراد لقدرة تحمل ممتازة للحمل اللامركزي.
- أساس عزل المحور مخصص للاستخدام الهرموني، ويوفر تركيبًا متحركًا مريحًا.
- تضمن التكنولوجيا المتقدمة في النظام المتحرك موثوقية عالية للدائرة الديناميكية.
- تصميم مجاري هواء جديد يعزز تأثير التبريد.
- الصلابة الساكنة والصلابة الديناميكية للبالون الصغير الحامل تزيد من قدرة تحمل حامل طاولة الاهتزاز وتحسن الأداء منخفض التردد.
