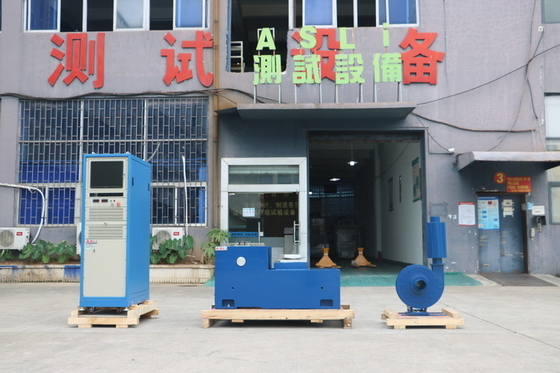

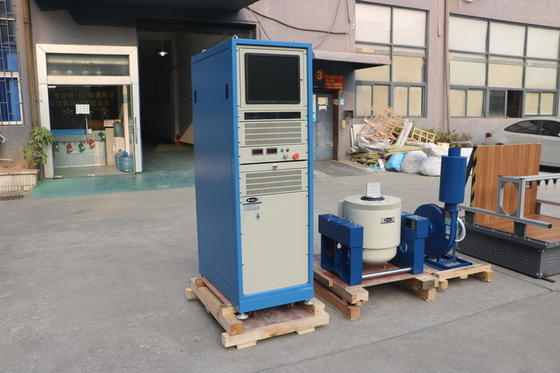

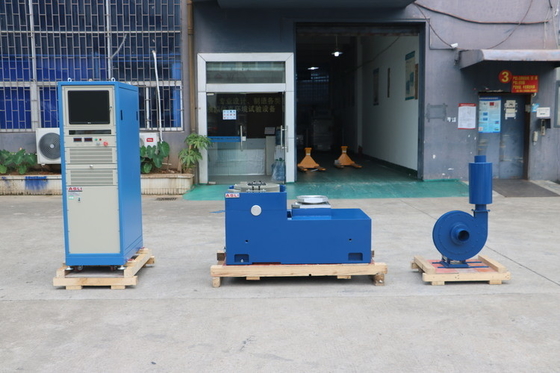

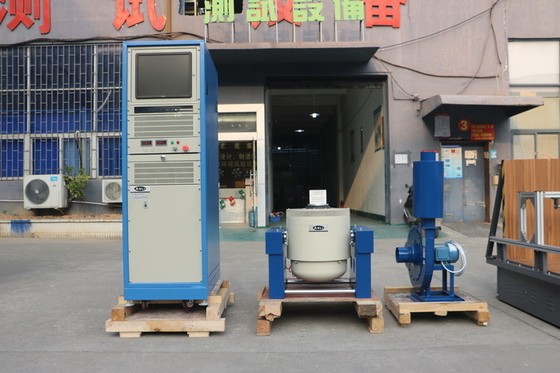

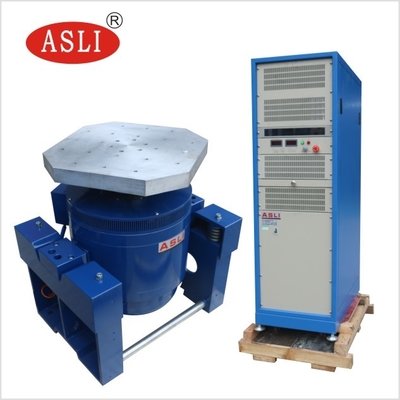

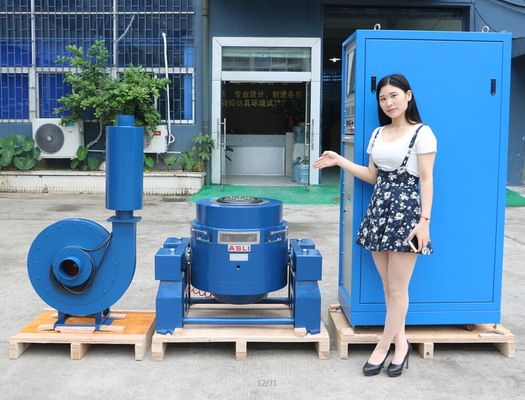

جهاز اختبار الاهتزاز الكهروديناميكي الصغير للوحة PCB وغيرها من المنتجات الكهربائية
Product Details
| قوة جيبية: | 3000 ن | سرعة: | 1.6 م / ث |
|---|---|---|---|
| اتجاه الاهتزاز: | رَأسِيّ | تسريع: | 100 جرام |
| تكرار: | 3 ~ 3500 هرتز | قوة: | 380 فولت 3 فاز |
| النزوح: | 25 ملم | طلب: | مجلس ثنائي الفينيل متعدد الكلور والمنتجات الكهربائية الأخرى |
| إبراز |
1.6m / s اختبار الاهتزاز العمودي,اختبار الاهتزاز الكهروديناميكي,لوحة PCB Electrodynamic Shaker |
||
Product Description
- أجزاء وأنظمة السيارات
- تجميع الكتروني واختبار معدات الكمبيوتر
- أجهزة الطيران واختبار الأجهزة
- اختبار مكونات الأقمار الصناعية
- اختبار المنتج والعبوة
- فحص الإجهاد العام
نحن مصنعون لمنتجات سلسلة اختبار الاهتزازات عالية التردد الالكتروديناميكية / اختبار التعب عالية التردد.معداتنا تتبنى تقنيات حديثة متقدمة بما في ذلك بنية دائرة مغناطيسية مزدوجة، حلقات عمل الهيكل العظمي ذاتية التوليد، الدعم في الهواء، محامل الدوار والإرشاد الخطي، وعزل trunnion.اختبارات الاهتزازات الصينوسية على ثلاث محاور و Z واختبارات الاهتزازات العشوائية على النطاق العريض، فضلا عن اختبارات النبض الكلاسيكية (نصف الصينوس، التريبيزويدي، موجة الأسنان المنشارة) واختبارات طيف استجابة الصدمة.
تستخدم هذه المنتجات على نطاق واسع في مجالات الدفاع الوطني والأسلحة والطيران والفضاء الجوي والاتصالات والإلكترونيات والأجهزة الكهربائية والآلات المنزلية.
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحد الأقصى للحمولة (بالكيلوغرام) | الملفات المتحركة (بالكيلوغرام) | أبعاد الملفات المتحركة (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 31700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- هيكل عظمي دائري ديناميكي مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
- تصميم دائرة مغناطيسية مزدوجة مع تسرب تدفق مغناطيسي منخفض، هيكل مضغوط وعقلاني.
- محامل عجلات العصا المتحركة مع توجيه صلبة للجسم المركب المباشر والموجهة نحو الاستيراد ، مما يوفر قدرة حمولة غريبة.
- أساس العزل Trunnion مخصص لاستخدام الهرمونات، مع تثبيت محمول مريح.
- التكنولوجيا المتقدمة نظام التحرك حول يضمن موثوقية عالية من الدائرة الديناميكية.
- تصميم قناة جديدة يعزز تأثير التبريد.
- صلابة ثابتة وصلابة ديناميكية للمحامل مع تأثير البالون الصغير ، مما يزيد من سعة طاولة الاهتزاز ويحسن أداء الترددات المنخفضة.
- داخل مقعد تحميل صغير ، يتم تحقيق تسارع أعلى وتردد العمل ، مما يحسن من قدرة تحميل وأداء مقعد الآلة بأكمله.
- المقاعد الأفقية ومقاعد الاهتزاز هي نوع متكامل مع هيكل مثالي، مريحة لتركيب وتعديل.
- مسار ضغط ثابت، على شكل V، مع قدرة مقاومة المنحدرات ومقاومة تحميل التحيز. مضخة زيت مدمجة، بنية جيدة وسهولة التشغيل.
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5 ‰ 1000 51500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 | 5 ‰ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 | 5 ‰ 1000 51500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ‰ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢800 5 ‰ 1000 51500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800×800×45 | 5 ‰ 1000 51500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ‰ 1000 5 ¢1300 51500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5 ¢800 5 ¢1100 5 ¢1400 | 126 168 210 |
VT العمودية الممتدة و المحددة المقبضات يتم حسابها بدقة ومصممة بعناية لضمان العميل الحصول على أفضل أداء وفقا للهيكل المثالي،مادة عالية الجودة، والعمل.
| النموذج | الوزن (كيلوغرام) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (المقعد الدائري) | 220 | 350 | Φ1200 |
Product Highlights
يوفر جهاز اختبار الاهتزاز الكهروديناميكي ES-3A قوة جيبية تبلغ 3000 نيوتن، وتسارع 100 جرام، و3-3500 هرتز، وإزاحة 25 مم لاختبار ثنائي الفينيل متعدد الكلور والإلكترونيات. يتميز بدائرة مغناطيسية مزدوجة، ونظام تعليق هوائي، وعزل مرتكز الدوران من أجل اهتزاز جيبي وعشوائي X/Y/Z موثوق به. تتوفر موسعات أفقية ورأسية مخصصة.
