الميزات الرئيسية
* شاكر كهروديناميكي مبرد بالهواء
* وحدة تحكم الاهتزاز ومضخم الطاقة مدمجة في خزانة شاملة
* تحقيق قوة جيبية قصوى تبلغ 2400 نيوتن.
* اختبار محاور X، Y، Z الثلاثة
| معلمات مولد الاهتزاز الكهرومغناطيسي: | ||||
| أقصى قوة اهتزاز جيبية | 5000 كجم.ق ذروة | |||
| أكبر قوة اهتزاز عشوائي | 5000 كجم.ق متوسط مربع الجذر | |||
| أكبر قوة اهتزاز صدمة | 10000 كجم.ق ذروة | |||
| نطاق التردد | تيار مستمر ~ 4000 هرتز | |||
| أقصى إزاحة | 75 مم ذروة إلى ذروة | |||
| أقصى سرعة | 1.8 م/ث | |||
| أقصى تسارع | 100 جي (980 م/ث2) | |||
| تردد الرنين الأول | 3500 هرتز | |||
| أقصى حمولة | 750 كجم | |||
| قطر الملف المتحرك (قطر سطح العمل) | قطر 450 مم | |||
| كتلة الملف المتحرك | 50 كجم | |||
| أقصى حمولة | 750 كجم | |||
| برغي سطح العمل | 13 × M8 | |||
| تسرب التدفق المغناطيسي | <10 جاوس | |||
| الأبعاد | 800 مم × 800 مم × 800 مم (آلة عمودية) | |||
| الوزن | حوالي 1500 كجم | |||
| نظام السيرفو | ||||
| الوظيفة | درجة الحرارة، ضغط الهواء، الإزاحة، الجهد الزائد، التيار الزائد، الجهد المنخفض المدخل، خطأ خارجي، مصدر طاقة التحكم، منطق، نقص في المدخلات المتساوية. | |||
| وحدة تحكم الاهتزاز الرقمية | ||||
| تكوين الأجهزة | مدخل قناتين، مدخل قناة واحدة | |||
| كمبيوتر التحكم | أجهزة كمبيوتر صناعية أصلية، شاشة كريستال سائل (مع لوحة مفاتيح/فأرة ضوئية) | |||
| البرمجيات | تشغيل باللغة الصينية/الإنجليزية، تحليل المجال الزمني والمجال الترددي، مصدر الإشارة، تحليل تردد المسح الجيبي، إلخ. يمكن لـ WORD إنشاء تقارير اختبار تلقائيًا، وعرض الإشارات والبيانات، وتخزينها، وإعداد معلمات الاختبار ووظيفة التحليل. | |||
| نظام التشغيل | ويندوز 2000/ XP | |||
| مستشعر التسارع B&W |
المجال الترددي: 1-2000 هرتز الحساسية: 50 مللي فولت/جي نطاق درجة الحرارة: -24 - 250 درجة مئوية |
|||
| المتطلبات الكهربائية | ||||
| مصدر كهربائي | 3 مراحل، 380 فولت/50 هرتز | |||
وظائف التحكم
* اهتزاز جيبي بتردد ثابت
* اهتزاز مسح * اهتزاز عشوائي
* صدمة كلاسيكية
تطبيقات النظام النموذجية
* اختبار بيئي
* اختبار فحص الإجهاد
* اختبار الاهتزاز
فوائد المستخدم
* سهولة التركيب يمكن للمستخدم القيام بها
* واجهة المستخدم: شاشة لمس LCD للوضع المحلي وكمبيوتر ويندوز (عبر الإيثرنت) للوضع البعيد
الوضع المحلي: بدء سريع لاختبار محدد مسبقًا، يمكن تخزين عشرات مواصفات الاختبار؛
* الوضع البعيد: جميع عمليات النظام، بما في ذلك تحديد الاختبار وتخزين مواصفات الاختبار على Mostar، والتحكم في الاختبار، ومراجعة بيانات الاختبار والتوثيق.

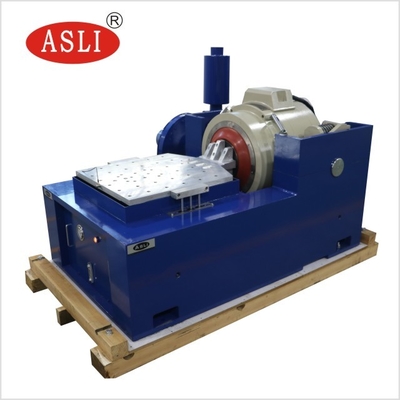

نظام شاكر كهروديناميكي عالي التردد
يستخدم بشكل أساسي لاختبار اهتزاز المنتجات وبيئة الصدمات، واختبار فحص الإجهاد البيئي، واختبار الموثوقية. جهاز اختبار الاهتزاز الكهرومغناطيسي مصمم بالكامل وفقًا لمعيار اختبار البطاريات ذات الصلة، لمحاكاة اختبار اهتزاز البطارية في ظل ظروف معينة، يتم تثبيت البطارية أو حزمة البطارية على طاولة الاهتزاز، وفقًا للتردد والتسارع ووضع الإزاحة المحدد في ثلاثة اتجاهات متعامدة على عينة البطارية، ويجب ألا تتسرب البطارية، ولا تفقد قلبها، ولا تنكسر، ولا تشتعل، ولا تنفجر. نطاق تطبيق اختبار الاهتزاز واسع للغاية، من لوحات الدوائر، والبطاريات، والطائرات، والسفن، والصواريخ، والمركبات، والأجهزة المنزلية، وغيرها من المنتجات الصناعية.نظرة عامة على المنتج
