تتوافق آلة اختبار الاهتزاز الكهروديناميكي مع MIL STD 810G و MIL STD 202H
Product Details
| قوة جيبية: | 30000n | سرعة: | 1.8m/s |
|---|---|---|---|
| النزوح: | 100 مم | تسريع: | 100g |
| تكرار: | 3 ~ 3500Hz | قوة: | 380V 3 مرحلة |
| يفي بالمعايير: | MIL STD 810G و MIL STD 202H | ||
| إبراز |
آلة اختبار الاهتزاز 380 فولت,آلة اختبار الاهتزاز الكهروديناميكي,معدات اختبار الاهتزاز MIL STD 810G |
||
Product Description

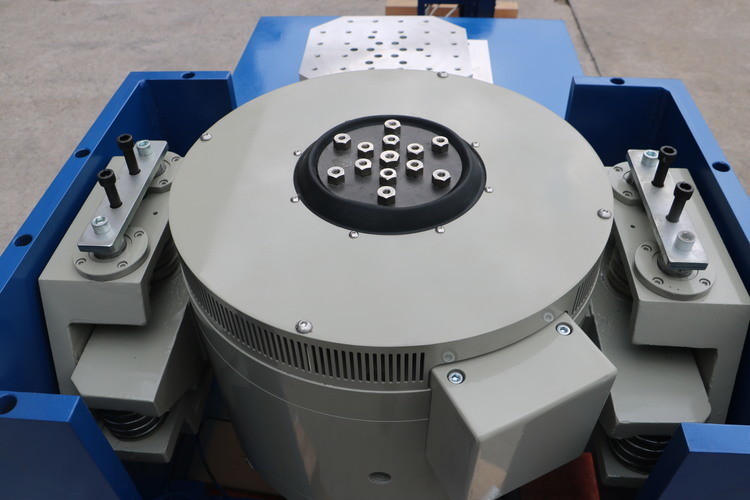

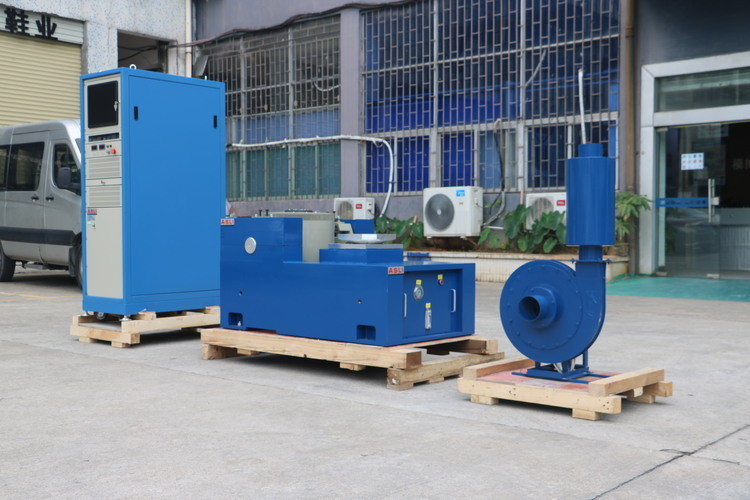

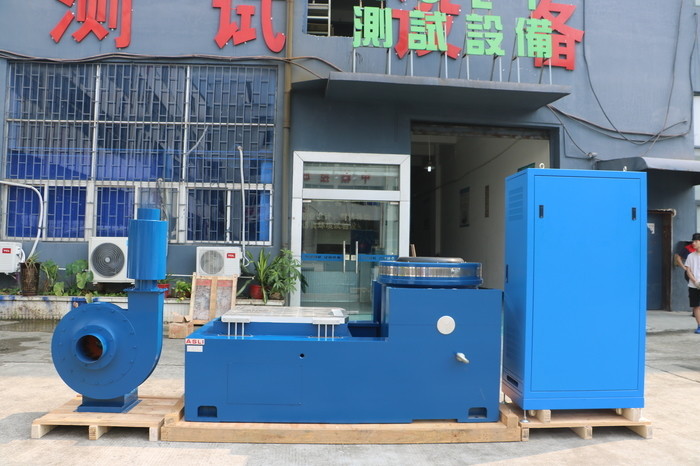

ASLI هي شركة مصنعة لسلسلة منتجات آلات اختبار الاهتزاز الكهروديناميكي عالية التردد. تم بناء أنظمتنا بتقنيات متقدمة بما في ذلك هيكل الدائرة المغناطيسية المزدوجة، ودوائر العمل الهيكلية ذاتية التوليد، والدعم الهوائي، ومحامل الأسطوانة والتوجيه الخطي، وعزل المحور. يمكن لهذه الآلات إجراء اختبارات اهتزاز جيبية على المحاور X و Y و Z، واختبارات اهتزاز عشوائية واسعة النطاق، واختبارات نبضات كلاسيكية (نصف جيبية، شبه منحرفة، موجة سن المنشار) بالإضافة إلى اختبارات طيف استجابة الصدمات.
تُستخدم هذه المنتجات على نطاق واسع في الدفاع الوطني، والأسلحة، والطيران، والفضاء، والاتصالات، والإلكترونيات، والأجهزة الكهربائية، وصناعات الأجهزة المنزلية.

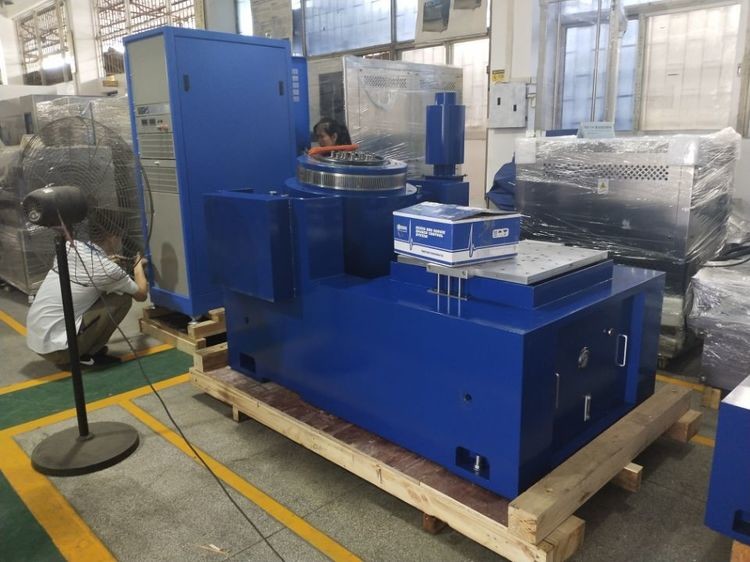

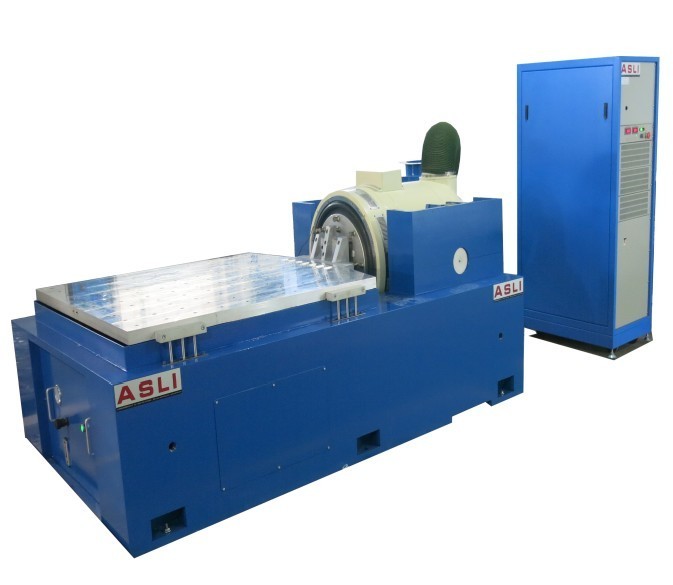

تنزيل ملف PDF لجهاز اختبار الاهتزاز ES-3Aسواء كنت تختبر منتجات عارية، أو عبوات فردية، أو أحمال منصات كاملة، أو أنظمة أكبر مغلفة، فإن ASLI لديها نموذج نظام اهتزاز مناسب لمتطلبات الاختبار الخاصة بك. تقوم أنظمة الاهتزاز الأفقية من ASLI بإجراء مجموعة واسعة من اختبارات الاهتزاز الأفقية.
| الموديل | قوة الجيب المقدرة (N) | قوة العشوائي المقدرة (N) | نطاق التردد (هرتز) | التسارع المقدر (م/ث²) | السرعة المقدرة (م/ث) | الإزاحة المقدرة (من قمة إلى قمة) مم | الحد الأقصى للحمل (كجم) | الملف المتحرك (كجم) | أبعاد الملف المتحرك (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- هيكل دائرة ديناميكي مصمم جيدًا بتردد رنين محوري أعلى.
- تصميم دائرة مغناطيسية مزدوجة مع تسرب مغناطيسي منخفض، وهيكل مدمج، وتخطيط منطقي.
- محامل أسطوانية لقضيب التأرجح مع صلابة جسم مركبة مستقيمة وموجهة استيرادًا، مما يوفر قدرة ممتازة على التحميل اللامركزي.
- أساس عزل المحور مخصص لعزل الاهتزاز، مع تركيب متنقل مريح.
- تقنية متقدمة مدمجة في النظام لضمان موثوقية عالية للدائرة الديناميكية.
- تصميم مجاري هواء جديد يعزز تأثير التبريد.
- الصلابة الساكنة والصلابة الديناميكية للحامل مع تأثير بالون صغير، مما يزيد من سعة طاولة الاهتزاز ويحسن الأداء منخفض التردد.
- ضمن مقعد تحميل صغير، يتم تحقيق تسارع وتردد عمل أعلى، مما يحسن قدرة التحميل وأداء مقعد الجهاز بالكامل.
- المقعد الأفقي ومقعد الاهتزاز من نوع متكامل بهيكل مثالي، مما يوفر سهولة التركيب والتعديل.
- مسار ضغط ثابت، على شكل V، مع قدرة مقاومة للانحدار ومقاومة للتحميل المائل.
- مضخة زيت مدمجة بهيكل جيد وسهولة التشغيل.
| الموديل | حجم المقعد (مم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كجم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5–1000 5–1500 5–2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5–1000 5–1400 5–2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5–1000 5–1500 5–2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5–1000 5–1200 5–2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5–800 5–1000 5–1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5–1000 5–1500 5–2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5–1000 5–1300 5–1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5–800 5–1100 5–1400 | 126 168 210 |
تم حساب المقعد العمودي الموسع VT والمشابك المحددة بدقة وتم تصميمها بعناية لضمان حصول العميل على أفضل أداء بناءً على هيكل مثالي ومواد عالية الجودة وصناعة فائقة.
| الموديل | الوزن (كجم) | التردد الأقصى (هرتز) | حجم المقعد |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (مقعد دائري) | 220 | 350 | φ1200 |
إذا كانت لديك أي استفسارات حول آلة اختبار الاهتزاز الكهروديناميكي (متوافقة مع MIL-STD-810G و MIL-STD-202H)، فلا تتردد في الاتصال بنا.
