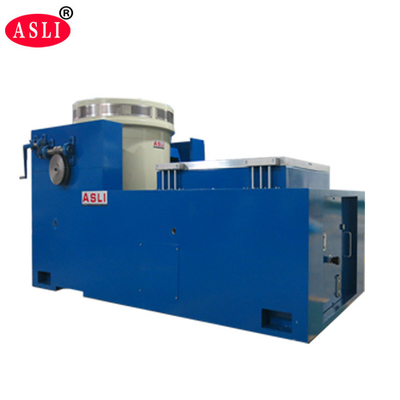

نظام اختبار اهتزاز شاكر 40KN المبرد بالهواء مع طاولة اهتزاز 1000 × 1000 مم
Product Details
| قوة جيبية: | 40kn | سرعة: | 1.8m/s |
|---|---|---|---|
| النزوح: | 51 ملم | تكرار: | 3 ~ 2000Hz |
| تحميل: | 500 كجم | تسريع: | 100 جرام |
| التسليح: | 450 ملم | حجم الجدول: | 1000 × 1000 مم |
| إبراز |
نظام شاكر الاهتزاز 40KN,نظام شاكر الاهتزاز المبرد بالهواء,طاولة اهتزاز 1000x1000mm |
||
Product Description
The Air Cooled 40KN Vibration Shaker Test System with a 1000 × 1000 mm vibrating table is a high-frequency electromagnetic vibration testing solution designed for both vertical and horizontal excitationيستخدم على نطاق واسع لتقييم ترددات الرنين في تصاميم المنتجات والحزم ، وكذلك محاكاة الاهتزاز العشوائي الذي يحدث أثناء التوزيع أو البيئات قيد الاستخدام.النظام بسيط في التشغيل ويمكن أن تؤدي مجموعة واسعة من اختبارات الاهتزاز وفقا للحكومة، الصناعة، ومواصفات الشركات
المزلق هو جهاز كهرومغناطيسي يستخدم لاختبار الاهتزاز لإثارة الهيكل قيد الاختبار. يتم استخدامه عادةً لاختبار الوسائل أو التحمل.تتوفر أجهزة الهزاز في تصاميم مختلفة لتلبية متطلبات الاختبار المختلفة.
- هيكل مشترك من غرفة الاختبار ونظام التبريد يفتخر بتصميم مضغوط وجذاب ، مع وحدة تحكم مستقلة للتشغيل المريح.
- وحدة ضغط التبريد الأصلية وملحقاتها الرئيسية المستوردة من الخارج.
- جهاز تحكم بشاشة لمسة LCD ملونة مستوردة قادرة على التحكم التلقائي في برامج درجة الحرارة والرطوبة.
- مجهزة بواجهة الاتصالات السلكية واللاسلكية RS-232. لتلبية متطلبات العملاء الفريدة، يمكن للمستخدمين اختيار من بين نماذج مختلفة من مقعد اختبار الاهتزاز لضمان أداء التبريد الجيد.
- نظام الختم الحراري والهوائي هذا مقعد الاهتزاز يفتخر أيضا بتأثير ملحوظ من الاهتزاز الميكانيكي، معدات اختبار الموثوقية، والاهتزاز الصدمة.
طاولة الاهتزازات للتعبئة / اختبار طاولة الاهتزازات لأجزاء السيارات
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | أبعاد الملفات المتحركة (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
يمكن أيضًا الجمع بين الهيكتر وغرفة اختبار درجة الحرارة والرطوبة لاختبار البيئة والاهتزاز الشامل.
| النموذج | THV-408 ((A~F) |
|---|---|
| البعد الداخلي | W600 × H850 × D800 (ملم) |
| البعد الخارجي | W850 × H1950 × D2100 (ملم) |
| نطاق الحرارة | درجة حرارة منخفضة: (A: 25oC؛ B: 0oC؛ C: -20oC؛ D: -40oC؛ E: -60oC؛ F: -70oC) درجة حرارة عالية: 100 درجة مئوية (150 درجة مئوية) |
| نطاق الرطوبة | 20 ٪ ٪ 98 ٪ RH (10 ٪ ٪ 98 ٪ RH / 5 ٪ ٪ 98 ٪ RH هي حالة اختيارية خاصة ، تتطلب جهاز إزالة الرطوبة) |
| الدقة التحليلية / توزيع موحد لدرجة الحرارة والرطوبة | 0.1 درجة مئوية؛ 0.1% RH / ± 2.0 درجة مئوية؛ ± 3.0٪ RH |
| تحكم دقة درجة الحرارة والرطوبة | ± 0.5 درجة مئوية ± 2.5% R.H. |
| معدل ارتفاع درجة الحرارة / انخفاض السرعة | ارتفاع درجة الحرارة حوالي 0.1~3.0oC/min / انخفاض درجة الحرارة حوالي 0.1~1.5oC/min (معدل سرعة الانخفاض 1.5 درجة مئوية / دقيقة هو شرط اختياري خاص) |
| المواد الداخلية والخارجية | مادة الصندوق الداخلي هي SUS 304 # الفولاذ المقاوم للصدأ ؛ الصندوق الخارجي هو الفولاذ المقاوم للصدأ أو الفولاذ المقاوم للصدأ SEE مع طبقة الطلاء. |
| مواد العزل | مقاومة لدرجات الحرارة العالية، الكثافة العالية، الفورمات الكلور، الايثيل أسيتوم رغوة مواد العزل |
| نظام التبريد | تبريد الرياح أو تبريد المياه / ضاغط قطاع واحد (-40 درجة مئوية) ، ضاغط قطاع مزدوج (-70 درجة مئوية) |
| أجهزة الحماية | مفتاح خالٍ من التأمينات، مفتاح حماية الإفراط في الحمل للضاغط، مفتاح حماية سائل التبريد عالية والمنخفضة الجهد، مفتاح حماية الرطوبة الزائدة ودرجة الحرارة الزائدة، التأمينات، نظام تحذير العطل،حماية تحذير التخزين قصير المياه |
| الملحقات الاختيارية | الباب الداخلي مع فتحة التشغيل (اختياري) ، مسجل (اختياري) ، مطهر المياه، مكفف الرطوبة |
| معدات اختبار الاهتزاز | اختر مقعد اختبار الاهتزاز المناسب وفقًا لظروف الاختبار الخاصة بالعميل. للحصول على المعلمات التقنية ، يرجى الرجوع إلى معايير اختبار الاهتزازات للنوع الكهرومغناطيسي في هذا الكتالوج. |
| القوة | خطوط AC380V 3 مرحلة 5، 50/60Hz |
- هيكل عظمي دائري ديناميكي مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
- دائرة مغناطيسية مزدوجة، تسرب تدفق مغناطيسي منخفض، هيكل مضغوط وعقلاني.
- محامل الدوار المتحركة المستقيمة والموجهة نحو الاستيراد ، مع قدرة الحمل الغريبة.
- أساس العزل Trunnion مخصص لاستخدام الهرمونات، مع تثبيت محمول مريح.
- تقنية متقدمة نظام التحرك حول لضمان موثوقية عالية من الدائرة الديناميكية.
- تصميم قناة جديدة لتعزيز تأثير التبريد.
- صلابة ثابتة وصلابة ديناميكية للبالون الصغير المحمول ، مما يزيد من قدرة طاولة الاهتزاز على تحمل وتحسين أداء الترددات المنخفضة.
