10KN XYZ محور الاهتزاز الجدول شاكر الميكانيكية الكهروديناميكية
Product Details
| قوة جيبية: | 3000n إلى 200000 ن | اتجاه الاهتزاز: | الاهتزاز الرأسي أو x ، y ، z |
|---|---|---|---|
| سرعة: | 1.8 م / ث | تكرار: | 3 ~ 3500 هرتز |
| تسريع: | 100 جرام | النزوح: | 25mm إلى 100mm |
| إبراز |
طاولة شاكر ميكانيكية كهروديناميكية,طاولة شاكر ميكانيكية 10KN,شاكر كهروديناميكي بمحور XYZ |
||
Product Description

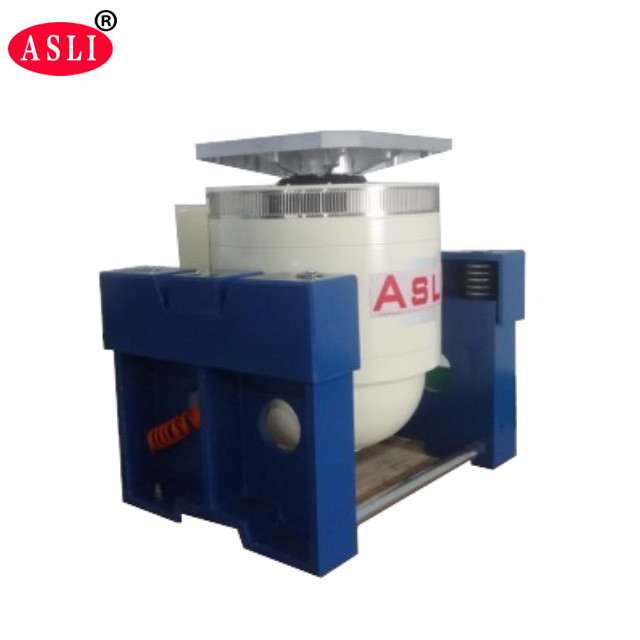

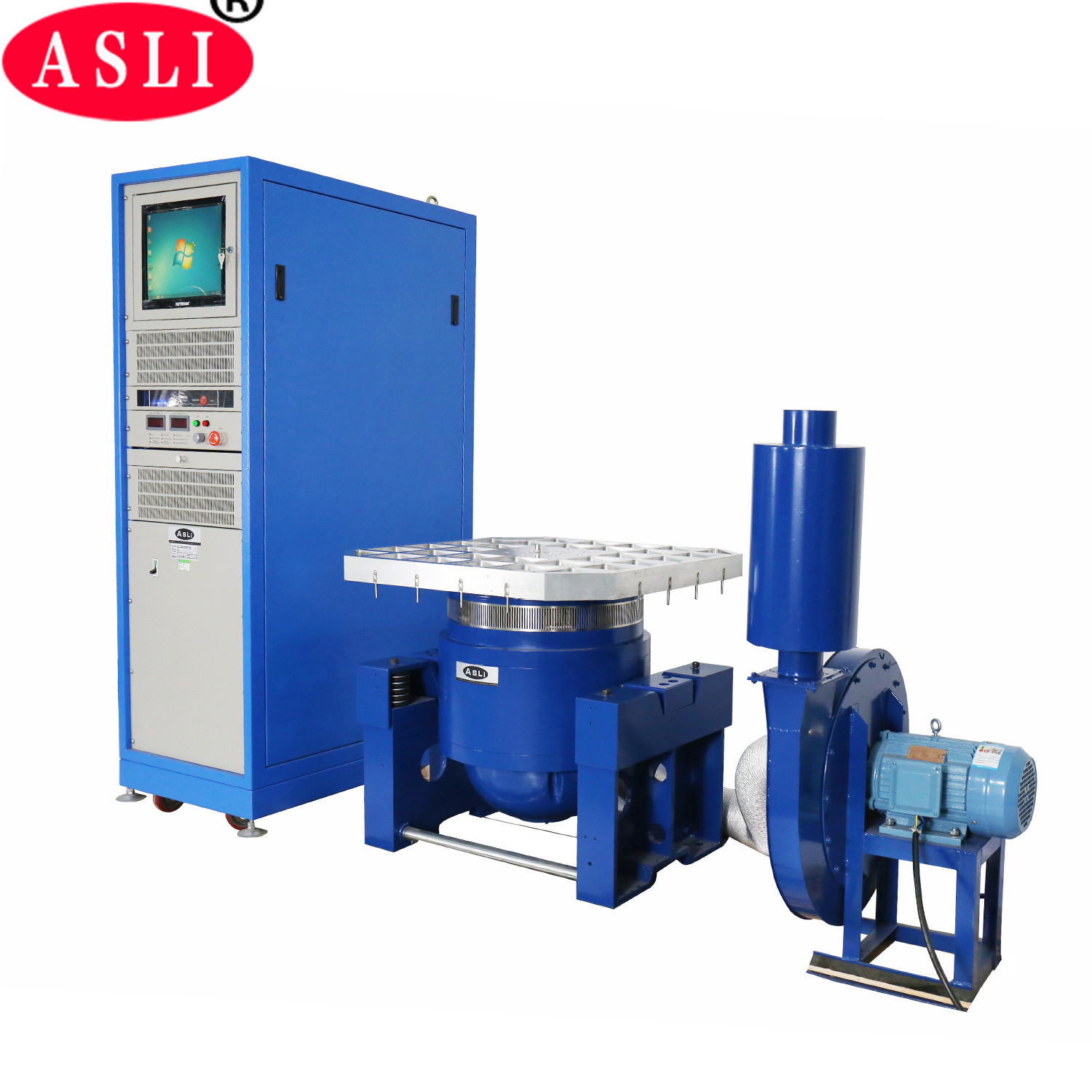

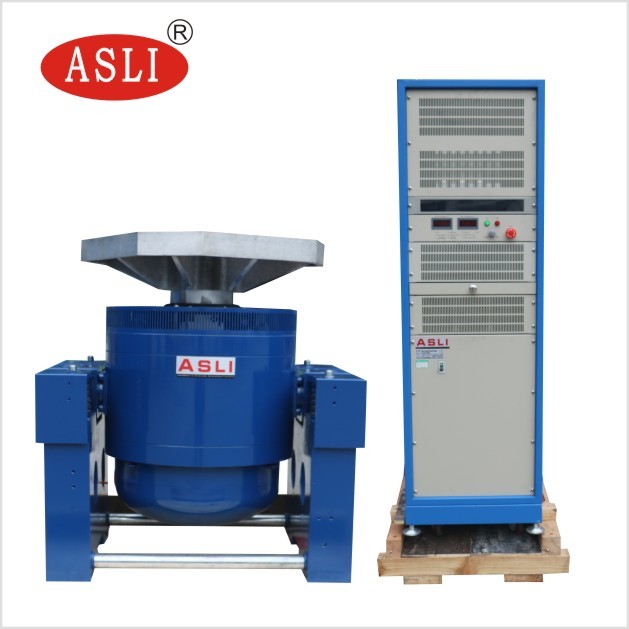

جهاز اختبار الاهتزاز الكهروديناميكي ثلاثي المحاور XYZ بقوة 10KN هو نظام اختبار اهتزاز عالي التردد مصمم للمحاكاة الدقيقة متعددة المحاور. يدعم الاهتزاز الجيبي، واهتزاز الضوضاء العشوائية واسعة النطاق، واختبارات الصدمات النبضية الكلاسيكية عبر محاور X و Y و Z، مما يجعله حلاً متعدد الاستخدامات للاختبارات البيئية واختبارات الموثوقية الصارمة.
تم تصنيع هذا النظام بتقنية كهروديناميكية متقدمة، ويتضمن هيكل دائرة مغناطيسية مزدوجة، ودوائر عمل هيكلية ذاتية التوليد، ودعم هوائي، ومحامل دوارة مع توجيه خطي، وعزل محوري. تمكن ميزات التصميم هذه من إعادة إنتاج دقيقة لظروف الاهتزاز والصدمات الواقعية للتحقق من صحة المنتج.
يستخدم جهاز هزاز الاهتزاز الكهروديناميكي هذا على نطاق واسع في الصناعات التي تتطلب معايير صارمة لاختبار الاهتزاز والصدمات، بما في ذلك:
- الدفاع الوطني وأنظمة الأسلحة
- هندسة الطيران والفضاء
- الاتصالات والإلكترونيات
- الأجهزة الكهربائية والأجهزة المنزلية
- تأهيل المنتجات الصناعية واختبار الموثوقية
يقوم النظام بإجراء اختبارات اهتزاز جيبي ثلاثي المحاور X و Y و Z، واختبارات اهتزاز عشوائي واسع النطاق، واختبارات نبضية كلاسيكية (نصف جيبي، شبه منحرف، موجة سن المنشار) بالإضافة إلى اختبار طيف استجابة الصدمات.
- هيكل دائرة ديناميكي مصمم جيدًا يوفر تردد رنين محوري أعلى.
- تصميم دائرة مغناطيسية مزدوجة مع تسرب مغناطيسي منخفض، وهيكل مدمج، وتخطيط منطقي.
- محامل دوارة قضيب هزاز مع توجيه صلابة جسم مركب موجه للاستيراد لقدرة ممتازة على الأحمال اللامركزية.
- أساس عزل محوري مخصص لعزل الاهتزاز، مع تركيب متحرك مريح.
- تقنية نظام متحرك متقدمة تضمن موثوقية عالية للدائرة الديناميكية.
- تصميم مجاري هواء جديد يعزز تأثير التبريد للتشغيل المستمر.
- الصلابة الساكنة والصلابة الديناميكية للمحمل تقلل من الانتفاخ، مما يزيد من سعة طاولة الاهتزاز ويحسن الأداء منخفض التردد.
تنطبق المعلمات التالية على طراز ES-10، المتوافق مع معايير MIL STD 810 و IEC/EN/AS 60068.2.27 لأنظمة هزاز الاهتزاز الكهروديناميكي.
| الموديل | قوة الجيب المقدرة (N) | قوة العشوائي المقدرة (N) | نطاق التردد (Hz) | السرعة المقدرة (م/ث) | الإزاحة المقدرة (p-p) مم | الحد الأقصى للحمل (كجم) | الملف المتحرك (كجم) | أبعاد الملف المتحرك (مم) |
|---|---|---|---|---|---|---|---|---|
| ES-10 | 10000 | 10000 | 3-3000 | 1.8 | 51 | 270 | 14 | φ240 |
- القوة المقدرة: قوة الجيب 10000 نيوتن؛ قوة عشوائية 10000 نيوتن؛ قوة صدمة 10000 نيوتن.
- نطاق التردد: 5 هرتز إلى 3500 هرتز - تردد ثابت، مسح ذهابًا وإيابًا، جيب، عشوائي، صدمة.
- وضع المسح الترددي: خطي، لوغاريتمي، مسح ذهابًا وإيابًا، تردد ثابت.
- مرات المسح الترددي: 1 إلى 32767.
- وقت المسح الترددي: تردد ثابت / فردي 1-3600 دقيقة؛ يمكن عرض منحنيات المسح الترددي.
- الحد الأقصى للتسارع: 1000 م/ث² (بدون حمل).
- السرعة القصوى: 1.8 م/ث.
- الإزاحة القصوى: 51 مم p-p (بدون حمل)، ذروة مزدوجة.
- إزاحة التأثير: 51 مم.
- وزن الملف المتحرك: 14 كجم.
- اتجاهات الاهتزاز: اهتزاز عمودي + أفقي.
- موجة الاهتزاز: جيب، عشوائي، صدمة.
- قطر الملف المتحرك: φ240 مم.
- أبعاد نظام الاهتزاز (مم): عرض 1046 × ارتفاع 660 × عمق 783 مم.
- وزن نظام الاهتزاز: 900 كجم.
- منصة تحميل صغيرة تمكن من تسارع أعلى وتردد عمل أعلى، مما يحسن قدرة التحميل والأداء العام لمنصة الجهاز.

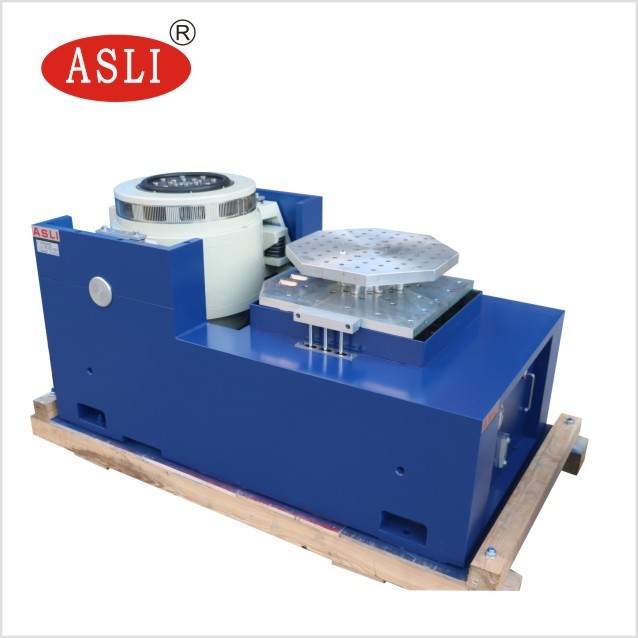

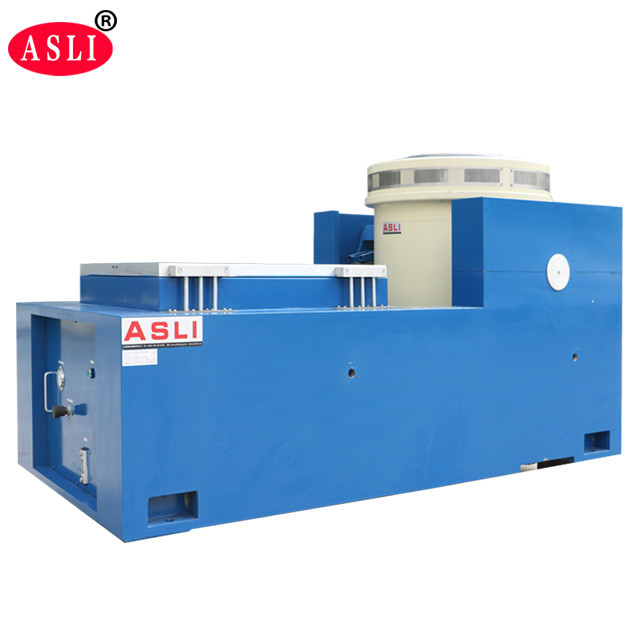

- المنصة الأفقية ومنصة الاهتزاز من النوع المتكامل بهيكل قوي، مريح للتركيب والتعديل.
- مسار الضغط الساكن بتصميم على شكل V يوفر قدرة مقاومة للانزلاق ومقاومة للأحمال المنحرفة.
- مضخة زيت مدمجة بهيكل جيد لسهولة التشغيل.
- يجب على المستخدمين تجهيز رافعات شوكية وأدوات نقل لنقل المعدات، حيث أنها ثقيلة جدًا. يرجى التأكد من أن الباب واسع بما يكفي للسماح بمرور المعدات.
- يجب أن تكون بيئة التشغيل في درجة حرارة الغرفة مع تهوية جيدة. يوصى بشدة بتركيب مكيف هواء في منطقة العمل. الحد الأدنى للخلوص: 700 مم على الجوانب اليسرى واليمنى والخلفية؛ 1500 مم في الأمام.
يتم لف النظام أولاً بغشاء PP، ثم حمايته برغوة بسمك 10 مم بين الجهاز والصندوق، وأخيرًا يتم تعبئته في صندوق خشبي قياسي للتصدير.
نحن مصنع نركز على مجال أجهزة الاختبار لمدة 28 عامًا ولدينا 4 سنوات من الخبرة في التصدير.
بشكل عام حوالي 20 يوم عمل. إذا كانت لدينا منتجات جاهزة في المخزون، يمكننا ترتيب الشحن في غضون 3 أيام عمل. يرجى ملاحظة أن أوقات الإنتاج تعتمد على العناصر المحددة وكميات الطلب.
نحن نقدم ضمانًا لمدة 12 شهرًا. بعد فترة الضمان، يقدم فريق خدمة ما بعد البيع المحترف لدينا الدعم الفني لمساعدة العملاء على حل المشكلات التي يواجهونها أثناء استخدام منتجاتنا، والتعامل مع مشكلات وشكاوى الضيوف بطريقة احترافية وفي الوقت المناسب.
الخدمات: خدمة OEM، خدمة التصميم، وخدمة ملصقات المشتري. الجودة: يخضع كل جهاز لفحص واختبار جودة بنسبة 100%. يجب أن تجتاز المنتجات النهائية مؤسسة معايرة من طرف ثالث قبل الشحن والتسليم.
إذا كان المنتج سهل التركيب والتشغيل، يمكن للعملاء تعلم التركيب والاستخدام من دليل التشغيل والصيانة. إذا كان المنتج صعب الاستخدام، يمكن للعملاء زيارة مصنع ASLi لتعلم التركيب والتشغيل. مهندسونا يحملون جوازات سفر ويمكنهم السفر إلى الخارج للدعم في الموقع.
غرف بيئية، غرف درجة حرارة (رطوبة)، غرف PCT/Hast (غرف اختبار الإجهاد العالي المتسارع)، غرف ESS، غرف استقرار يمكن الدخول إليها، أفران تفريغ، غرف ارتفاع، أنظمة اختبار الاهتزاز، أجهزة اختبار الصدمات الميكانيكية، غرف اهتزاز بيئية مدمجة، والمزيد.
نرحب بالعملاء الجدد والمنتظمين لزيارة مصنعنا لرؤية طاولة هزاز الاهتزاز شخصيًا. لأي استفسارات، لا تتردد في الاتصال بنا.
