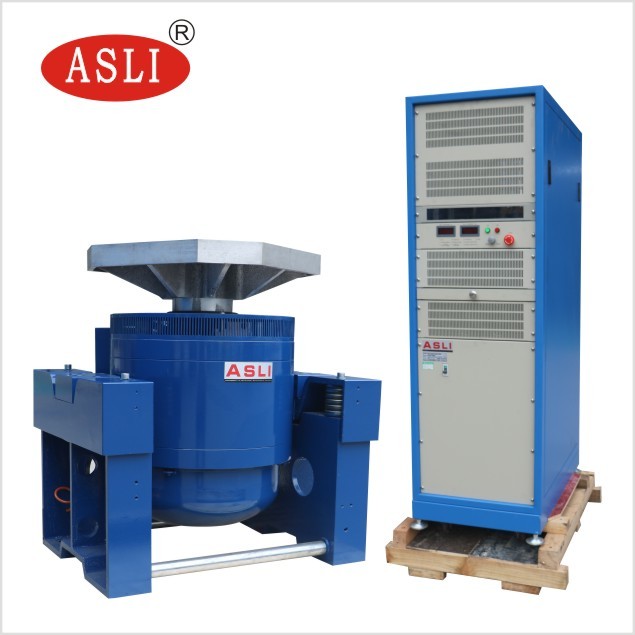

ISTA 3A 100 كجم تحميل آلة اختبار المختبر شاكر الكهروديناميكي
Product Details
| قوة جيبية: | 3000 ن | سرعة: | 1.6 م / ث |
|---|---|---|---|
| اتجاه الاهتزاز: | رَأسِيّ | تسريع: | 100 جرام |
| تكرار: | 3 ~ 3500 هرتز | قوة: | 380 فولت 3 فاز |
| النزوح: | 25 ملم | ||
| إبراز |
شاكر إلكتروديناميك ISTA 3A,شاكر ديناميكي كهربائي تحميل 100 كجم,آلة اختبار معملية ISTA 3A |
||
Product Description

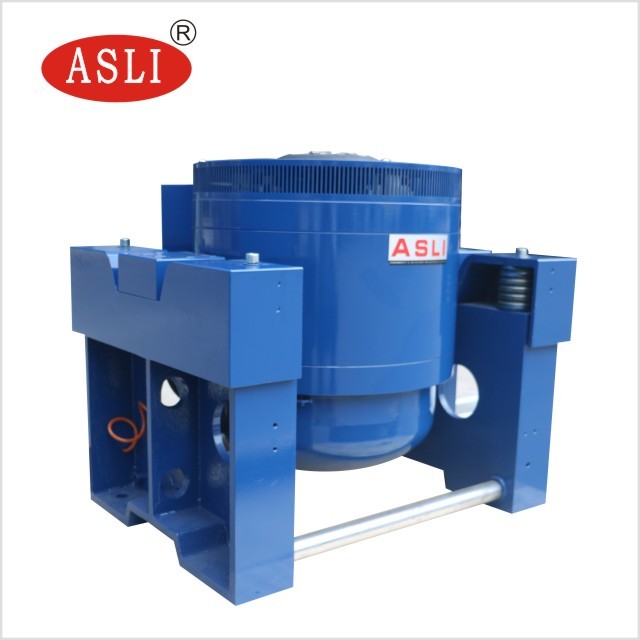

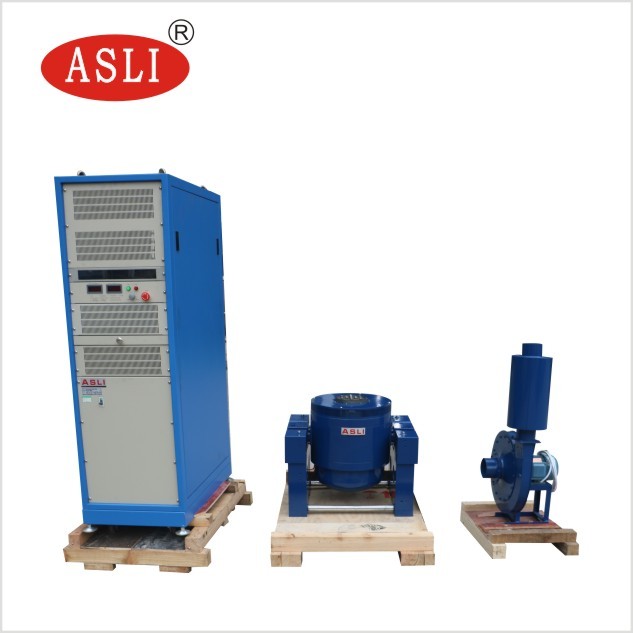

جهاز الاهتزاز الكهروديناميكي ISTA 3A بقدرة تحميل 100 كجم هو آلة اختبار اهتزاز ثلاثية المحاور عالية التردد مصممة للتقييم المخبري الدقيق. إنه جزء من سلسلة أجهزة اختبار الاهتزاز الكهروديناميكي عالية التردد / أجهزة اختبار إجهاد الاهتزاز عالية التردد، وهي مصممة لتقديم أداء دقيق وموثوق به في بيئات الاختبار الصعبة.
تشتمل سلسلة أجهزة اختبار الاهتزاز الكهروديناميكي عالية التردد لدينا على تقنيات متقدمة بما في ذلك هيكل الدائرة المغناطيسية المزدوجة، ودوائر العمل الهيكلية ذاتية التوليد، والدعم الهوائي، ومحامل الأسطوانة مع التوجيه الخطي، وعزل المحور. هذه الأنظمة قادرة على إجراء:
- اختبارات الاهتزاز الجيبي ثلاثي المحاور X، Y، Z
- اختبارات الاهتزاز العشوائي واسع النطاق
- اختبارات النبض الكلاسيكية (نصف جيبية، شبه منحرفة، موجة سن المنشار)
- اختبارات طيف استجابة الصدمة
تستخدم هذه المنتجات على نطاق واسع في مجالات الدفاع الوطني، والأسلحة، والطيران، والفضاء، والاتصالات، والإلكترونيات، والأجهزة الكهربائية، وصناعات الأجهزة المنزلية.
- هيكل دائرة ديناميكي مصمم جيدًا بتردد رنين محوري أعلى للمرحلة.
- تصميم دائرة مغناطيسية مزدوجة مع تسرب مغناطيسي منخفض، هيكل مدمج وعقلاني.
- محامل أسطوانية لقضيب التأرجح مع صلابة جسم مركب مستقيمة وموجهة للاستيراد، مما يوفر قدرة ممتازة على الحمل غير المتوازن.
- أساس عزل المحور مخصص للاستخدام الهرموني، مما يوفر تركيبًا متحركًا مريحًا.
- نظام حركة متقدم يضمن موثوقية عالية للدائرة الديناميكية.
- تصميم مجاري هواء جديد يعزز تأثير التبريد.
- الصلابة الساكنة والصلابة الديناميكية للبالون الصغير الحامل، مما يزيد من سعة طاولة الاهتزاز ويحسن الأداء منخفض التردد.
| الموديل | قوة الجيب المقدرة (نيوتن) | قوة العشوائي المقدرة (نيوتن) | نطاق التردد (هرتز) | التسارع المقدر (م/ث²) | السرعة المقدرة (م/ث) | الإزاحة المقدرة (من قمة إلى قمة) مم | الحد الأقصى للحمل (كجم) | الملف المتحرك (كجم) | أبعاد الملف المتحرك (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- ضمن منصة تحميل صغيرة، تحقق تسارعًا وتردد عمل أعلى، مما يحسن قدرة التحميل وأداء منصة الجهاز بأكملها.

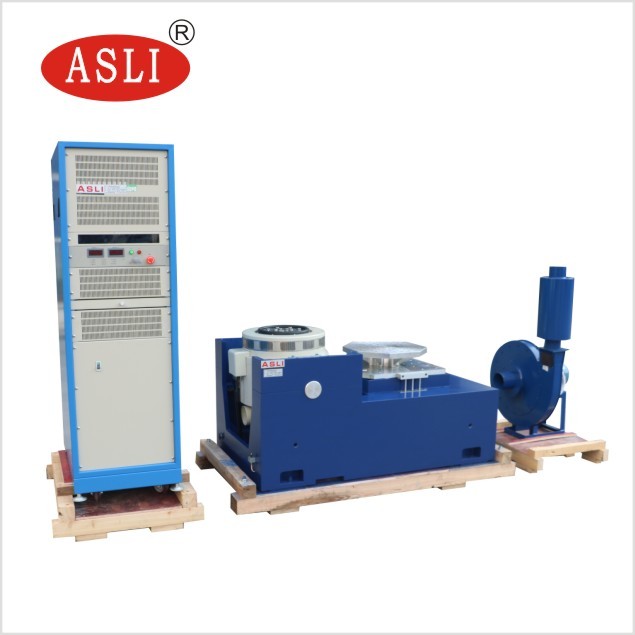

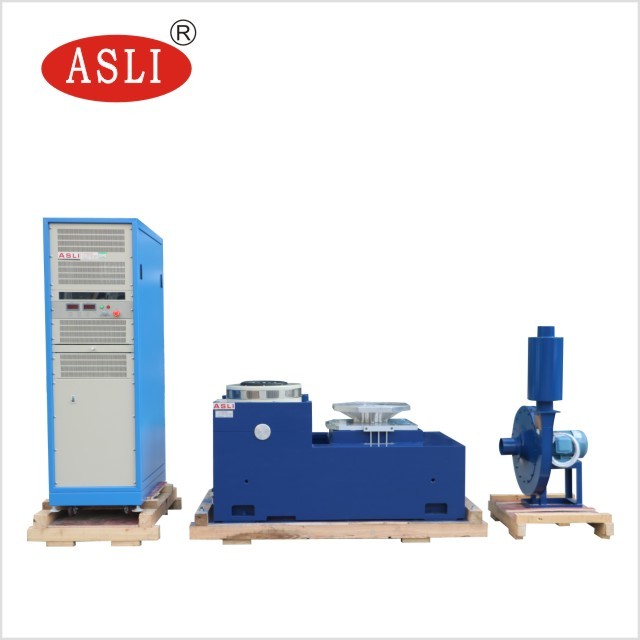

- المنصة الأفقية ومنصة الاهتزاز من نوع متكامل بهيكل مثالي، مما يوفر الراحة في التركيب والتعديل.
- مسار ضغط ثابت، على شكل V، مع قدرة على مقاومة الميل والحمل المنحرف. مضخة زيت مدمجة لهيكل جيد وسهولة التشغيل.
| الموديل | حجم المنصة (مم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كجم) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400×400×22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500×500×25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600×600×25 600×600×30 600×600×40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700×700×25 700×700×30 700×700×35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800×800×30 800×800×40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000×1000×30 1000×1000×40 1000×1000×50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200×1200×30 1200×1200×40 1200×1200×50 | 5-800 5-1100 5-1400 | 126 168 210 |
تم حساب المنصة العمودية VT والمشابك المحددة بدقة وتم تصميمها بعناية لضمان حصول العميل على أفضل أداء، بناءً على هيكل مثالي ومواد عالية الجودة وصناعة فائقة.
| الموديل | الوزن (كجم) | الحد الأقصى للتردد (هرتز) | حجم المنصة |
|---|---|---|---|
| VT300 | 10 | 2000 | φ300 |
| VT400 | 16 | 2000 | φ400 |
| VT500 | 25 | 1500 | φ500 |
| VT600 | 35 | 1000 | φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500×500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000×1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (منصة دائرية) | 220 | 350 | φ1200 |
إذا كانت لديك أي استفسارات حولآلة اختبار الإجهاد الميكانيكي للاهتزاز الكهروديناميكي عالية التردد، فلا تتردد في الاتصال بنا.
