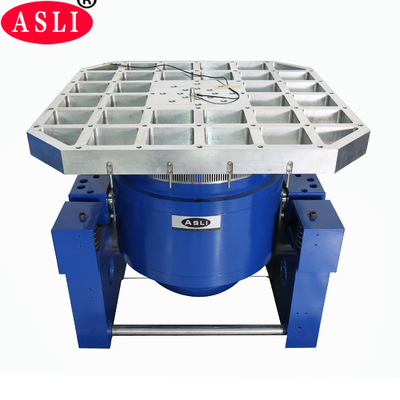

نظام شاكر الاهتزاز الكهروديناميكي 10KN MIL STD 810 IEC EN AS 60068.2.27
Product Details
| قوة جيبية: | 3000n إلى 200000 ن | اتجاه الاهتزاز: | الاهتزاز الرأسي أو x ، y ، z |
|---|---|---|---|
| سرعة: | 1.8 م / ث | تكرار: | 3 ~ 3500 هرتز |
| تسريع: | 100 جرام | النزوح: | 25mm إلى 100mm |
| إبراز |
نظام شاكر الاهتزاز MIL STD 810,AS 60068.2.27 نظام اهتزاز الاهتزاز,شاكر كهروديناميكي 10KN |
||
Product Description

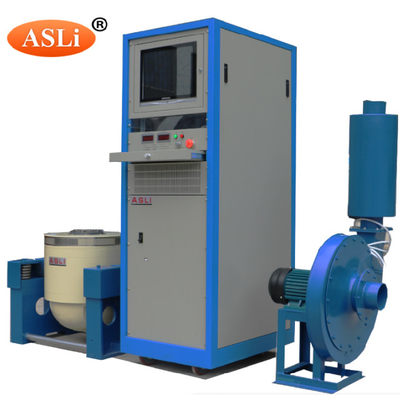

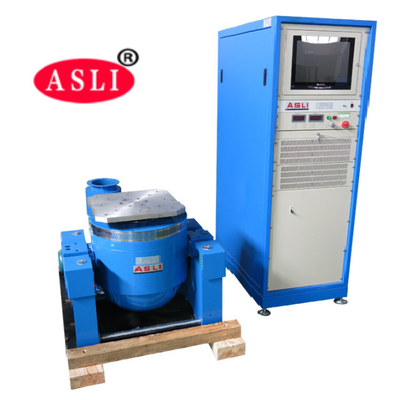

نحن مصنعون لمنتجات سلسلة الاهتزاز الكهربائي، ونعتمد تقنيات حديثة متقدمة بما في ذلك بنية الدائرة المغناطيسية المزدوجة، ودوائر عمل الهيكل ذاتية التوليد، والدعم الهوائي، ومحامل الأسطوانة والتوجيه الخطي، والعزل المحوري. تمكن هذه التقنيات النظام من إجراء اختبارات اهتزاز جيبية بثلاثة محاور X و Y و Z واختبارات اهتزاز عشوائي واسع النطاق، بالإضافة إلى اختبارات النبض الكلاسيكية (نصف جيب، شبه منحرف، موجة سن المنشار) واختبارات طيف استجابة الصدمة. يستخدم جهاز اختبار الاهتزاز عالي التردد على نطاق واسع في الدفاع الوطني، والأسلحة، والطيران، والفضاء، والاتصالات، والإلكترونيات، والأجهزة الكهربائية، والأجهزة المنزلية، وغيرها من المجالات. أساس عزل محوري مخصص للاستخدام الهرموني، مع تركيب متحرك مريح.هيكل دائرة ديناميكي مصمم جيدًا، مع تردد رنين محوري أعلى للمرحلة.أساس عزل محوري مخصص للاستخدام الهرموني، مع تركيب متحرك مريح.محامل أسطوانية لقضيب التأرجح مع توجيه استقامة وتوجيه مركب للجسم، مما يوفر قدرة ممتازة على الأحمال اللامركزية.أساس عزل محوري مخصص للاستخدام الهرموني، مع تركيب متحرك مريح.يضمن نظام الحركة المتقدم الموثوقية العالية للدائرة الديناميكية.تصميم مجاري هواء جديد يعزز تأثير التبريد.الصلابة الساكنة والصلابة الديناميكية للبالون الصغير الحامل، مما يزيد من سعة طاولة الاهتزاز ويحسن الأداء منخفض التردد.المعلمات الفنية
الموديل
- قوة العشوائي المقدرة (نيوتن)
- نطاق التردد (هرتز)
- السرعة المقدرة (م/ث)
- الإزاحة المقدرة (مم ذروة إلى ذروة)
- الحد الأقصى للحمل (كجم)
- الملف المتحرك (كجم)
- أبعاد الملف المتحرك (مم)
| 10000 | 10000 | 3–3000 | 1.8 | 51 | 270 | 14 | φ240 | المعلمات الفنية لنظام الاهتزاز (ES-10) |
|---|---|---|---|---|---|---|---|---|
| القوة المقدرة: | نطاق التردد: | نطاق التردد: | 5 هرتز إلى 3500 هرتز؛ تردد ثابت، مسح ذهابًا وإيابًا، جيب، عشوائي، صدمة. | وضع مسح التردد: | خطي، لوغاريتمي، مسح ذهابًا وإيابًا، تردد ثابت. | عدد مرات مسح التردد: | 1 إلى 32767. | وقت مسح التردد: |
- الحد الأقصى للتسارع: 1000 م/ث² (بدون حمل).
- الحد الأقصى للسرعة: 1.8 م/ث.
- الحد الأقصى للإزاحة: 51 مم ذروة إلى ذروة (بدون حمل)، ذروة مزدوجة.
- إزاحة التأثير: 51 مم.
- وزن الملف المتحرك: 14 كجم.
- اتجاهات الاهتزاز: اهتزاز رأسي + أفقي.
- موجة الاهتزاز: جيب، عشوائي، صدمة.
- قطر الملف المتحرك: φ240 مم.
- أبعاد نظام الاهتزاز: عرض 1046 × ارتفاع 660 × عمق 783 مم.
- وزن نظام الاهتزاز: 900 كجم.

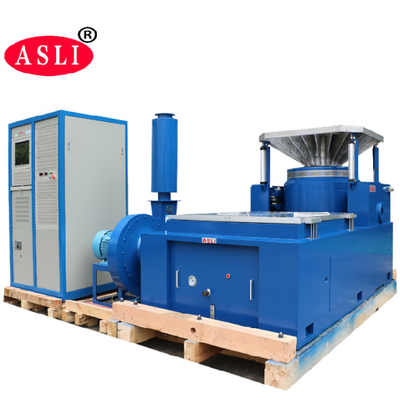

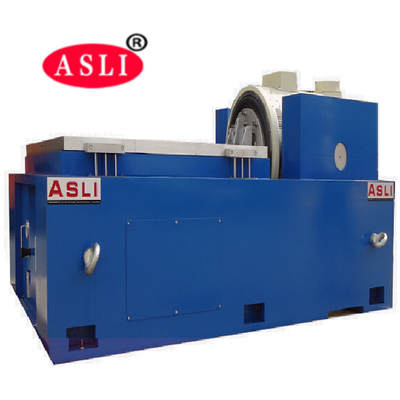

- ميزات الحامل الأفقيضمن طاولة تحميل صغيرة لتحقيق تسارع وتردد عمل أعلى، مما يحسن قدرة التحميل وأداء طاولة الجهاز بأكملها.
- الحامل الأفقي وطاولة الاهتزاز من النوع المتكامل، مع هيكل مثالي وسهولة في التركيب والتعديل.مسار ضغط ثابت، على شكل V، مع قدرة مقاومة للانحدار ومقاومة للانحياز.
- مضخة زيت مدمجة، هيكل جيد وتشغيل سهل.متطلبات التركيب
- يجب على المستخدمين إعداد رافعات وأدوات نقل لنقل المعدات لأنها ثقيلة جدًا. يرجى أيضًا التأكد من أن الباب كبير بما يكفي لإدخال المعدات.يجب أن تكون بيئة تشغيل الجهاز في درجة حرارة الغرفة مع تهوية جيدة. نقترح بشدة تركيب مكيف هواء في منطقة العمل. يجب أن تكون المسافة الفاصلة على الجانب الأيسر/الأيمن/الخلفي للجهاز بحد أدنى 700 مم؛ يجب أن يكون الأمامي بحد أدنى 1500 مم.
- التعبئة والتغليف فيلم PP أولاً، ثم 10 مم من الرغوة بين الجهاز والصندوق، ومن الخارج صندوق خشبي قياسي للتصدير.
- 1. هل أنتم شركة تجارية أم مصنع؟
- نحن مصنع نركز على مجال أجهزة الاختبار لمدة 28 عامًا ولدينا 4 سنوات من الخبرة في التصدير.
- 2. بعد تقديم الطلب، متى تقومون بالتسليم؟
- بشكل عام حوالي 20 يوم عمل. إذا كان لدينا منتجات جاهزة، يمكننا ترتيب الشحن في غضون 3 أيام عمل. يرجى ملاحظة أن أوقات الإنتاج لدينا تعتمد على العناصر المحددة وكميات العناصر.
- ضمان لمدة 12 شهرًا. بعد انتهاء الضمان، سيقدم فريق خدمة ما بعد البيع المحترف دعمًا فنيًا مثاليًا ويساعد العملاء على حل المشكلات التي يواجهونها أثناء استخدام منتجنا، والتعامل مع مشاكل وشكاوى العملاء بطريقة احترافية وفي الوقت المناسب.
- 4. ماذا عن الخدمات وجودة المنتج؟
خدمة OEM، خدمة تصميم، خدمة ملصقات المشتري.
5. كيف يتم التركيب والتدريب؟
6. ما هي منتجاتكم الرئيسية؟
نرحب بعملائنا الجدد والمنتظمين لزيارة مصنعنا لطاولة شاكر الاهتزاز. لأي استفسارات، لا تتردد في الاتصال بنا.
