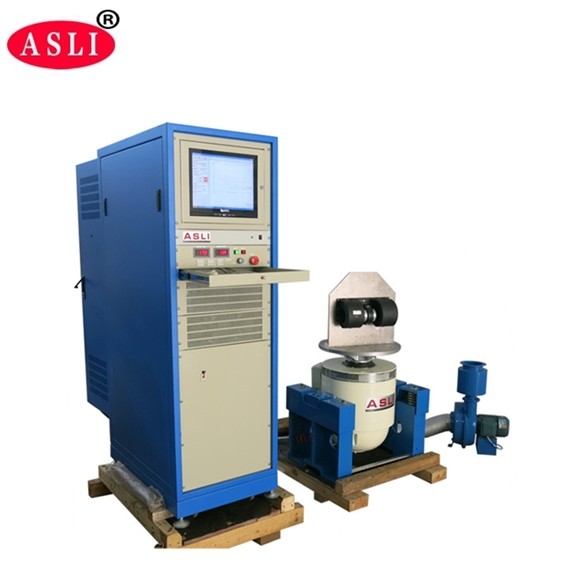

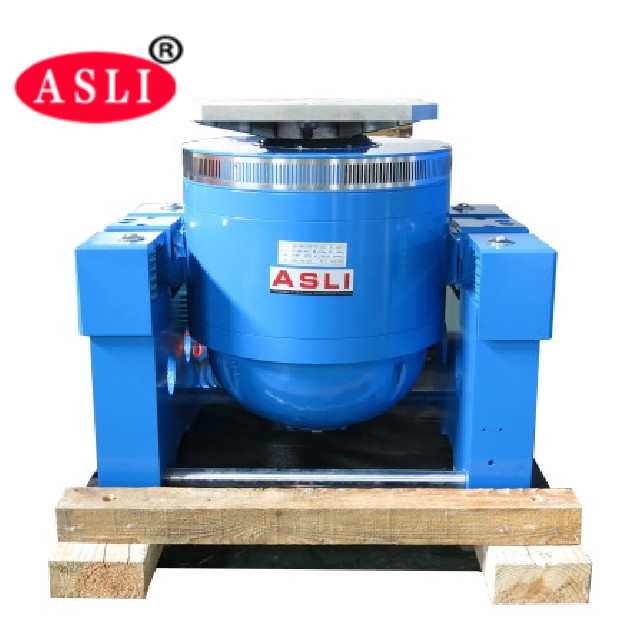

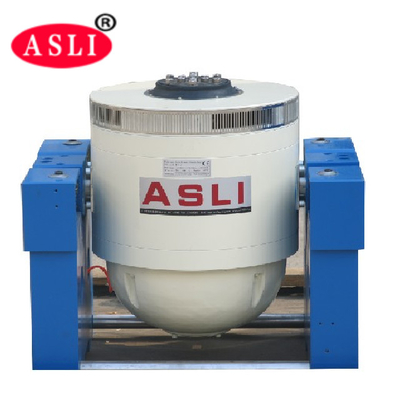

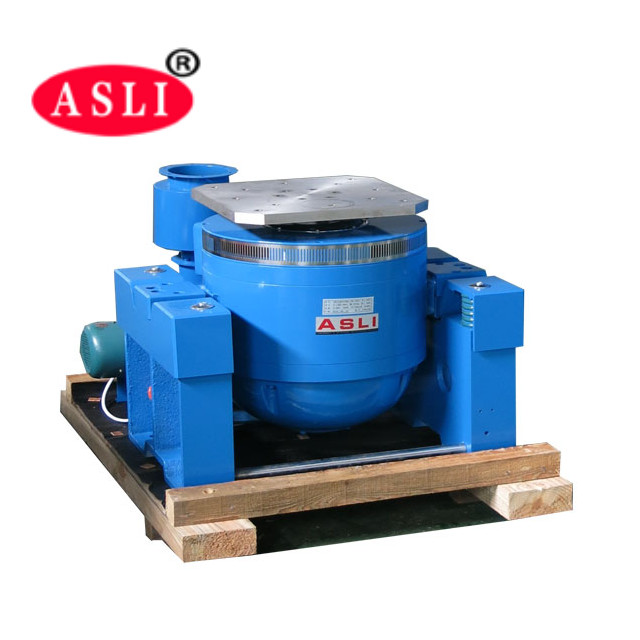

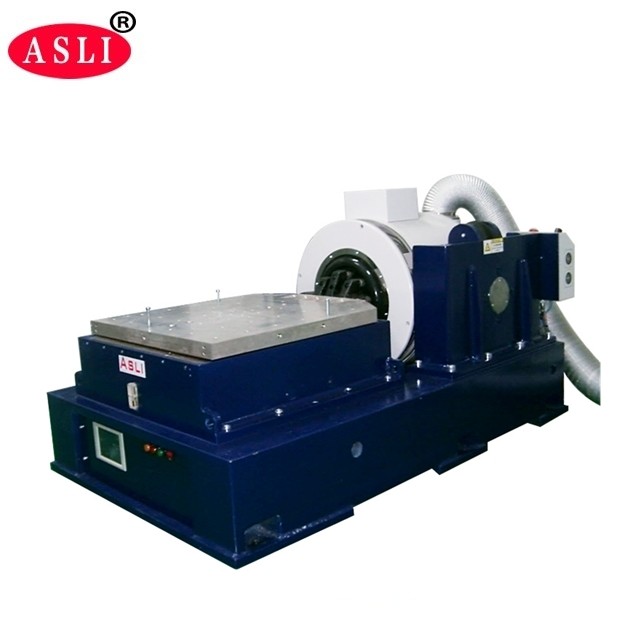

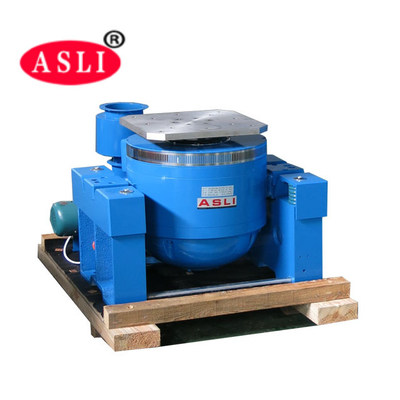

نظام اختبار الاهتزاز القياسي DIN EN 61373 مع تردد عالٍ 1-3000 هرتز
الوصف:
تُستخدم معدات طاولة الهزاز ذات الاهتزاز عالي التردد في البيئات التعليمية والبحثية والمختبرية. تعتمد على هيكل الدائرة المغناطيسية المزدوجة، ودورات عمل الهيكل المولدة ذاتيًا، والدعم المحمول جوًا ومحامل الأسطوانات والتوجيه الخطي، وعزل المحور المتقدم للتكنولوجيا الحديثة والتقنية الخاصة، ويمكن إكمالها في اختبار الاهتزاز الجيبي ثلاثي المحاور X و Y و Z واختبارات الاهتزاز العشوائي عريض النطاق، ليتم إكمالها بواسطة النبض الكلاسيكي (نصف الجيب، شبه المنحرف، موجة سن المنشار) واختبار طيف استجابة الصدمة
الميزات:
1. هيكل دائرة ديناميكي مصمم جيدًا، مع تردد رنين محوري أعلى للمرحلة.
2. دائرة مغناطيسية مزدوجة، تسرب التدفق المغناطيسي منخفض، هيكل مضغوط وعقلاني.
3. محامل الأسطوانات لقضيب الروك المستقيمة والجسم المركب الموجه للاستيراد، قدرة التحميل اللامركزي.
المعايير الفنية:
| الموديل | ES-3 |
| قوة الإثارة الجيبية المقدرة | 3000N |
| قوة الإثارة العشوائية المقدرة | 3000N |
| قوة إثارة الصدمة | 6000N |
| نطاق التردد | 5-4000 هرتز |
| الحد الأقصى للإزاحة | 25 مم |
| السرعة المقدرة | 2 م/ث |
| التسارع المقدر | 500 م/ث2تردد الرنين من الدرجة الأولى |
| 2900 هرتز ± 5% | الحد الأقصى للتحميل |
| 100 كجم | تردد الاهتزاز |
| 3 هرتز | قطر طاولة العمل |
| Φ150 مم | الوزن المكافئ للأجزاء المتحركة |
| 2 كجم | الأبعاد |
| 764 × 530 × 660 مم | الوزن |
| حوالي 480 كجم | طريقة التبريد |
| تبريد الهواء القسري |
