1000kg.f قوة الإثارة نظام اختبار الاهتزاز الكهروديناميكي 1.8m / s
Product Details
| قوة جيبية: | 6000n | سرعة: | 1.8m/s |
|---|---|---|---|
| النزوح: | 25 ملم | تكرار: | 3 ~ 3500Hz |
| تحميل: | 180 كجم | تسريع: | 100g |
| التسليح: | 450mm | ماركة: | أسلي |
| حجم الجدول: | 500x500mm | ||
| إبراز |
1000kg.f نظام اختبار الاهتزاز,نظام اختبار الاهتزاز 1.8m / s,1000kg.f معدات اختبار جدول الاهتزاز |
||
Product Description

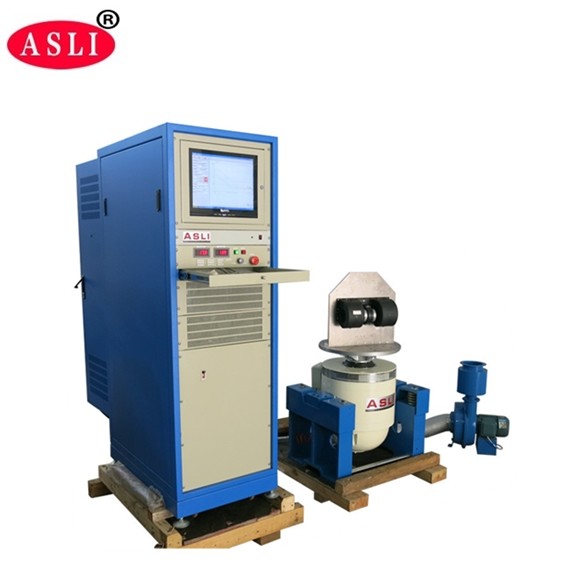

تم تصميم نظام اختبار الاهتزاز للقوة المثيرة 1000kg.f لإجراء اختبارات الصينوس والصدمة بالتحديد والموثوقية.هذا النظام الهزاز الهزاز الكهرومغناطيسي يستخدم على نطاق واسع عبر الدفاعصناعات الطيران والفضاء والاتصالات والإلكترونيات والسيارات والأجهزة المنزلية. تم تصميمه للكشف المبكر عن الأخطاء، محاكاة ظروف العمل الفعلية،واختبار القوة الهيكلية.
يدعم النظام موجة الصين ، FM ، مسح ، قابلة للبرمجة ، مضاعف التردد ، اللوغاريتم ، الحد الأقصى للتسارع ، تعديل النطاق ، ووظائف التحكم في الوقت.يقدم التحكم الكامل بالكمبيوتر مع تسارع ثابت بسيط وأوضاع نطاق ثابتكل وحدة تخضع لاختبار التشغيل الخالي من الفشل المستمر لمدة 3 أشهر لضمان الأداء المستقر والجودة الموثوق بها.
| البند | الوصف |
|---|---|
| قوة الجانب | 10000 ن |
| قوة الصدمة | 20000 CN |
| نطاق التردد | 5~3000 هرتز |
| النزوح | 51 ملم |
| السرعة القصوى | 1.8 متر/ثانية |
| أقصى تسارع | 981 متر/ثانية (بدون تحميل) |
| قطر الدرع | 200 ملم |
| عزم الدوران المسموح به | > 300 ن.م. |
| كتلة الدرع الفعالة | 6 كجم |
| سعة الحمل القصوى | 100 كجم |
| تسرب مغناطيسي | ≤ 1 متر طن |
| تردد عزل الاهتزاز المحوري | < 3 هرتز |
| إرفاق الحمولة | 16 إدخال من الفولاذ المقاوم للصدأ M8 |
| الأبعاد (L × W × H) | 850 × 665 × 760 مم |
| تقريباً، الوزن | 990 كجم |
يحتوي الجدول التالي على مواصفات لسلسلة EN50604 / IEC62133 / UN38.3 مقاعد اختبار الاهتزاز لبطاريات السيارات ، مناسبة لتطبيقات اختبار المختبر.
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | أبعاد الملفات المتحركة (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
- هيكل عظمي دائري ديناميكي مصمم بشكل جيد مع تردد الرنين المحوري في مرحلة أعلى
- تصميم دوائر مغناطيسية ذات تسرب تدفق مغناطيسي منخفض، هيكل مضغوط، وتخطيط عقلاني
- محامل عجلات العصا المتحركة ذات توجيه صلب للجسم المركب المستقيم والموجه نحو الاستيراد لتحقيق قدرة عالية على الحمل الغريب.
- أساس العزل Trunnion مخصص لاستخدام الهرمونات، مع تثبيت محمول مريح.
- التكنولوجيا المتقدمة نظام التحرك يضمن موثوقية عالية من الدائرة الديناميكية.
- تصميم قناة جديدة يعزز تأثير التبريد.
- صلابة ثابتة وصلابة ديناميكية للبالون الصغير المحمل يزيد من القدرة على تحمل طاولة الاهتزاز وتحسين أداء الترددات المنخفضة.
