ISTA 3A ISTA 6A شاكر اهتزاز كهروديناميكي للبطارية
Product Details
| قوة جيبية: | 6000 ن | تكرار: | 3 ~ 3500 هرتز |
|---|---|---|---|
| سرعة: | 1.6 م / ث | اتجاه الاهتزاز: | الاهتزاز الرأسي أو x ، y ، z |
| قوة: | 380 فولت 3 فاز | تسريع: | 100 جرام |
| إبراز |
شاكر الاهتزاز الكهروديناميكي ISTA 6A,شاكر الاهتزاز الكهروديناميكي للبطارية,نظام شاكر الاهتزاز الكهروديناميكي |
||
Product Description

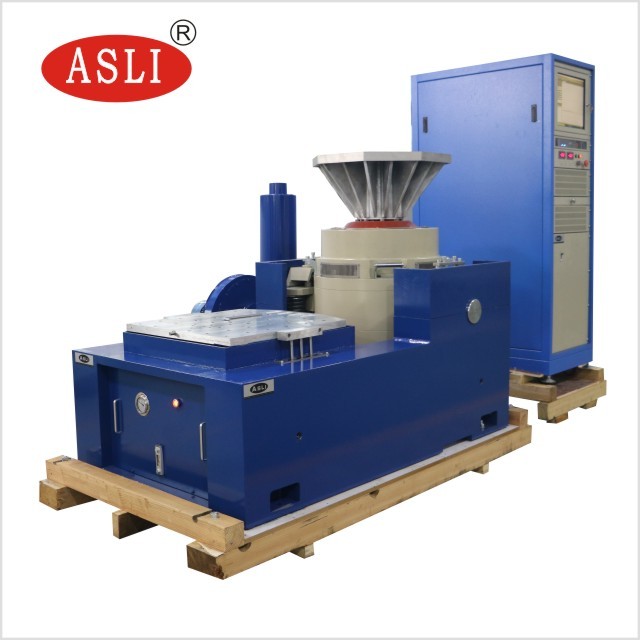

نظام اختبار الاهتزاز بالبطارية ISTA 3A & ISTA 6A بقوة 300 كجم.ق هو جهاز هزاز كهروديناميكي عالي الاستقرار مصمم للاختبار الدقيق الذي يتم التحكم فيه بواسطة الكمبيوتر. تم تصنيع هذا النظام بتقنيات متقدمة مثل "هيكل الدائرة المغناطيسية المزدوجة" و "دوائر عمل الهيكل ذاتية التوليد" و "الدعم الهوائي" و "محامل الأسطوانة والتوجيه الخطي" و "عزل المحور"، مما يوفر أداءً موثوقًا به عبر مجموعة واسعة من تطبيقات الاختبار.
النظام قادر على إكمال اختبارات الاهتزاز الجيبي ثلاثية المحاور X و Y و Z واختبارات الاهتزاز العشوائي واسعة النطاق. كما يقوم بإجراء اختبارات النبض الكلاسيكية (نصف جيبي، شبه منحرف، موجة سن المنشار) واختبارات طيف استجابة الصدمة.
| الموديل | قوة الجيبي المقدرة (نيوتن) | قوة العشوائي المقدرة (نيوتن) | نطاق التردد (هرتز) | التسارع المقدر (م/ثانية²) | السرعة المقدرة (م/ثانية) | الإزاحة المقدرة (من قمة إلى قمة) مم | الحد الأقصى للحمل (كجم) | الملف المتحرك (كجم) | أبعاد الملف المتحرك (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3–3500 | 400 | 1.2 | 25 | 70 | 2.5 | φ150 |
| ES-2 | 2000 | 2000 | 3–3500 | 800 | 1.6 | 25 | 70 | 2.5 | φ150 |
| ES-2a | 2000 | 2000 | 3–3500 | 300 | 1.6 | 40 | 70 | 8 | φ230 |
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
| ES-160 | 160000 | 160000 | 3–2100 | 1000 | 1.8 | 51 | 1500 | 150 | φ600 |
| ES-200 | 200000 | 200000 | 3–2000 | 1000 | 1.8 | 51 | 2500 | 200 | φ650 |
| ES-350 | 350000 | 350000 | 3–1700 | 1000 | 1.8 | 51 | 4500 | 300 | φ870 |
- هيكل دائرة ديناميكي مصمم جيدًا بتردد رنين محوري أعلى.
- تصميم الدائرة المغناطيسية المزدوجة يضمن تسربًا مغناطيسيًا منخفضًا، وهيكلًا مدمجًا، وتخطيطًا عقلانيًا.
- محامل أسطوانية لقضيب التأرجح مع توجيه مستقيم وموجه للاستيراد لصلابة الجسم، مما يوفر قدرة ممتازة على التحمل للحمل اللامركزي.
- أساس عزل المحور مخصص للاستخدام الهرموني، ويوفر تركيبًا متحركًا مريحًا.
- تصميم مجاري هواء جديد يعزز تأثير التبريد.
تم تصميم طاولة الاهتزاز عالية التردد هذه لاختبارات القوة الجيبية والعشوائية. وهي تتبنى نفس الهياكل المتقدمة مثل هيكل الدائرة المغناطيسية المزدوجة، ودوائر عمل الهيكل ذاتية التوليد، والدعم الهوائي، ومحامل الأسطوانة والتوجيه الخطي، وتقنيات عزل المحور. يقوم النظام بإجراء اختبارات الاهتزاز الجيبي ثلاثية المحاور X و Y و Z، واختبارات الاهتزاز العشوائي واسعة النطاق، واختبارات النبض الكلاسيكية (نصف جيبي، شبه منحرف، موجة سن المنشار) بالإضافة إلى اختبارات طيف استجابة الصدمة.
تستخدم هذه المنتجات على نطاق واسع في مجالات الدفاع الوطني، والأسلحة، والطيران، والفضاء، والاتصالات، والإلكترونيات، والأجهزة الكهربائية، والأجهزة المنزلية.
| الموديل | قوة الجيبي المقدرة (نيوتن) | قوة العشوائي المقدرة (نيوتن) | نطاق التردد (هرتز) | التسارع المقدر (م/ثانية²) | السرعة المقدرة (م/ثانية) | الإزاحة المقدرة (من قمة إلى قمة) مم | الحد الأقصى للحمل (كجم) | الملف المتحرك (كجم) | أبعاد الملف المتحرك (مم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-3 | 3000 | 3000 | 3–3500 | 1000 | 1.6 | 25 | 100 | 3.5 | φ150 |
| ES-3a | 3000 | 3000 | 3–3500 | 400 | 1.6 | 40 | 120 | 9 | φ230 |
| ES-6 | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 25 | 180 | 6.5 | φ230 |
| ES-6a | 6000 | 6000 | 3–3500 | 1000 | 1.6 | 51 | 250 | 12 | φ230 |
| ES-10 | 10000 | 10000 | 3–3000 | 1000 | 1.8 | 51 | 270 | 14 | φ240 |
| ES-20 | 20000 | 20000 | 3–3000 | 1000 | 1.8 | 51 | 300 | 30 | φ320 |
| ES-30 | 30000 | 30000 | 3–2800 | 1000 | 1.8 | 51 | 450 | 40 | φ450 |
| ES-40 | 40000 | 40000 | 3–2800 | 1000 | 1.8 | 51 | 500 | 50 | φ450 |
| ES-50 | 50000 | 50000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 50 | φ450 |
| ES-60 | 60000 | 60000 | 3–2700 | 1000 | 1.8 | 51 | 750 | 60 | φ450 |
| ES-100 | 100000 | 100000 | 3–2500 | 1000 | 1.8 | 51 | 1000 | 90 | φ450 |
| ES-120 | 120000 | 120000 | 3–2200 | 1000 | 1.8 | 51 | 1100 | 90 | φ500 |
فيلم PP أولاً، ثم رغوة بسمك 10 مم بين الآلة والصندوق، ومن الخارج صندوق خشبي قياسي للتصدير.
نحن مصنعون لمعدات الاختبار بخبرة تزيد عن 28 عامًا، متخصصون في معدات اختبار البيئة المحاكاة وآلات اختبار الاهتزاز والصدمات الميكانيكية. تعتبر طاولة الهزاز عالية التردد الكهروديناميكية الاهتزازية الرأسية والأفقية منتجنا المميز، وقد حصلنا على شهادة CE لهذه الآلة.
إذا كانت لديك أي أسئلة حول أجهزة الهزاز الكهروديناميكية الديناميكية أو معدات اختبار الاهتزاز الصناعي القابلة للبرمجة ثلاثية المحاور، فيرجى الاتصال بنا. شكرًا لك.
