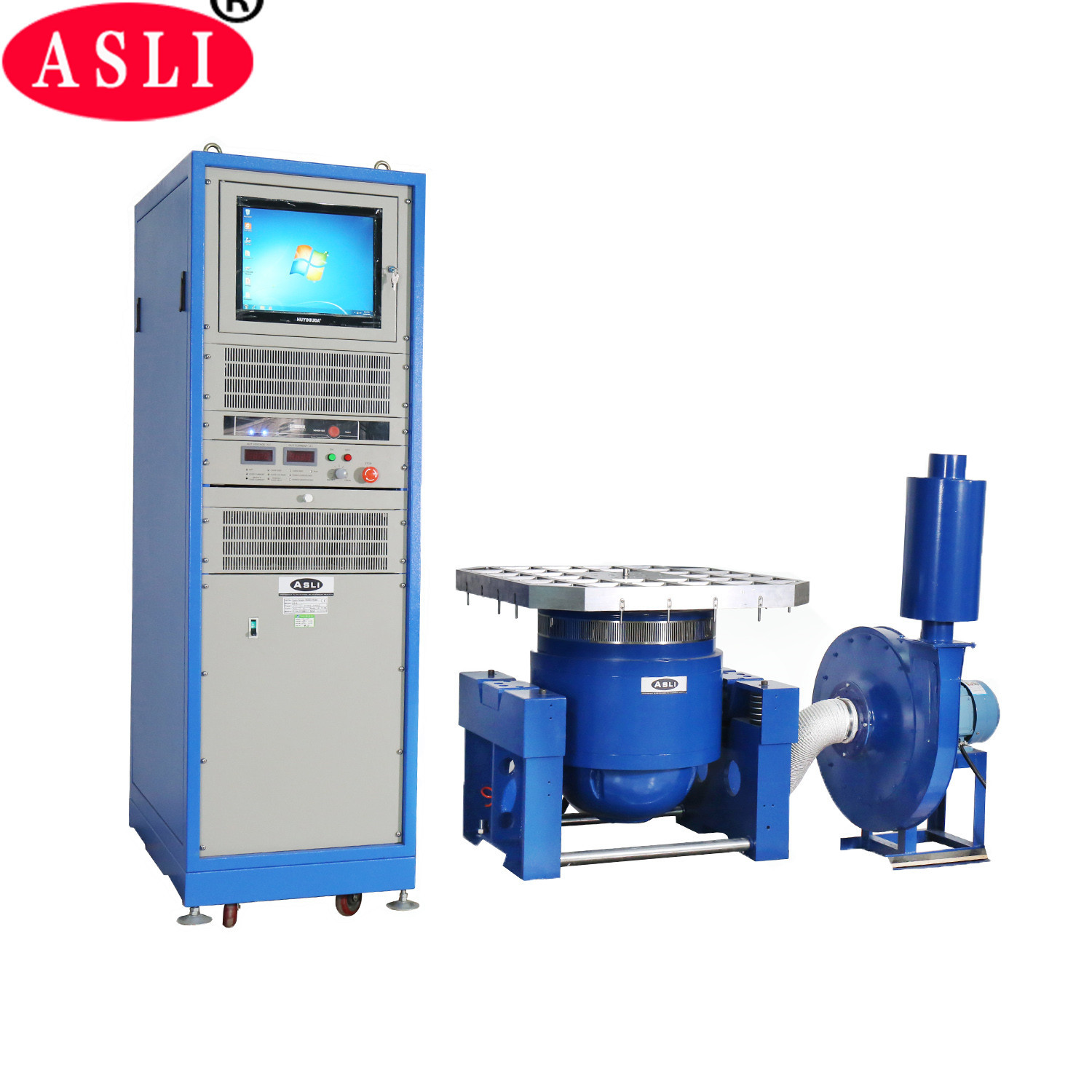

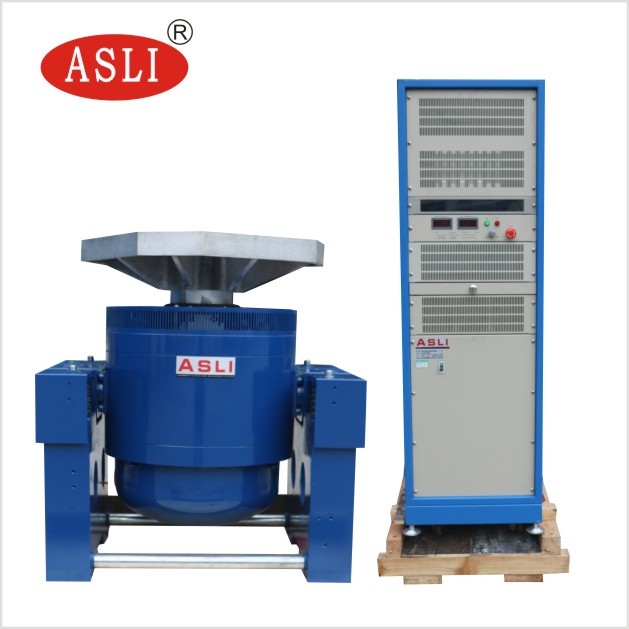

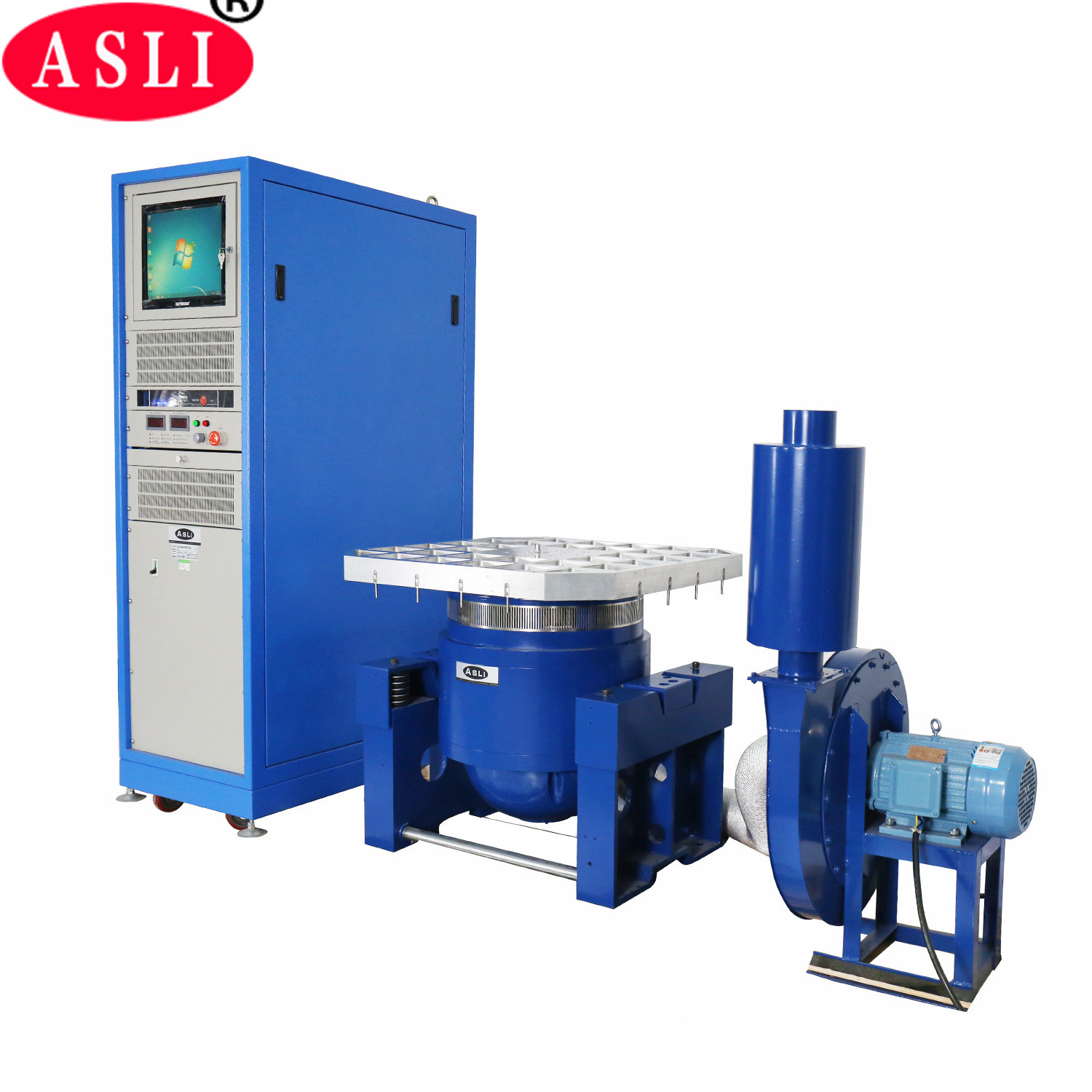

10000N Three Axis Electrodynamic Shaker لاختبار موثوقية المنتج

هذه الآلةآلة اختبار الاهتزاز الكهروديناميكي ثلاثي المحاور مصممة للتحقق الدقيق من موثوقية المنتج. إنها توفر اختبار صدمات عالي الأداء بموجة نصف جيب وتدعم مجموعة واسعة من ملفات تعريف اختبار الاهتزاز بما في ذلك أوضاع الجيب والعشوائي والصدمات.

• هيكل دائري ديناميكي مصمم جيدًا بتردد رنين محوري أعلى للمرحلة.
• يضمن تصميم الدائرة المغناطيسية المزدوجة تسربًا مغناطيسيًا منخفضًا، وهيكلًا مدمجًا، وتخطيطًا عقلانيًا.
• محامل أسطوانية لقضيب التأرجح مع توجيه صلابة جسم مركب موجه للاستيراد لقدرة ممتازة على الأحمال اللامركزية.
• أساس عزل المحور مخصص للاستخدام الهرموني، ويوفر تركيبًا متحركًا مريحًا.
• يضمن نظام الحركة المتقدم عالي الموثوقية للدائرة الديناميكية.
• تصميم مجاري هواء جديد يعزز تأثير التبريد.
• الصلابة الساكنة والصلابة الديناميكية للبالون الصغير للحامل تزيد من سعة طاولة الاهتزاز وتحسن الأداء منخفض التردد.

1. القوة المقدرة: قوة الجيب 10000 نيوتن؛ قوة عشوائية 10000 نيوتن؛ قوة صدمة 10000 نيوتن.
2. نطاق التردد: 5 هرتز إلى 3500 هرتز؛ يدعم التردد الثابت، والمسح ذهابًا وإيابًا، وأوضاع الجيب والعشوائي والصدمات.
3. وضع المسح الترددي: خطي، لوغاريتمي، مسح ذهابًا وإيابًا، تردد ثابت.
4. مرات المسح الترددي: 1 إلى 32767.
5. وقت المسح الترددي: تردد ثابت/فردي 1-3600 دقيقة؛ يمكن عرض منحنيات المسح الترددي.
6. الحد الأقصى للتسارع: 1000 م/ث² (بدون حمل).
7. الحد الأقصى للسرعة: 1.8 م/ث.
8. الحد الأقصى للإزاحة: 51 مم ذروة إلى ذروة (بدون حمل)، ذروة مزدوجة.
9. إزاحة التأثير: 51 مم.
10. وزن الملف المتحرك: 14 كجم.
11. اتجاهات الاهتزاز: اهتزاز عمودي + أفقي.
12. موجة الاهتزاز: جيب، عشوائي، صدمة.
13. قطر الملف المتحرك: φ240 مم.
14. أبعاد نظام الاهتزاز (مم): عرض 1046 × ارتفاع 660 × عمق 783 مم.
15. وزن نظام الاهتزاز: 900 كجم.

• طاولة تحميل صغيرة تحقق تسارعًا وتردد عمل أعلى، مما يحسن قدرة التحميل وأداء طاولة الجهاز بأكملها.

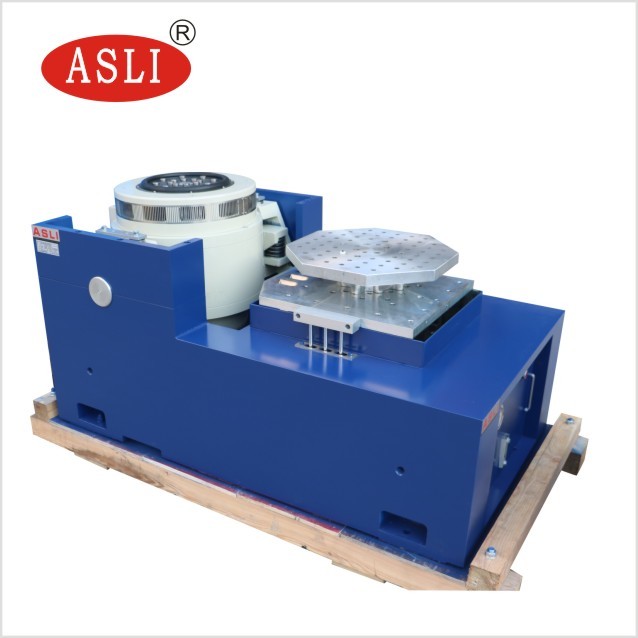

• الطاولة الأفقية وطاولة الاهتزاز من النوع المتكامل، مع هيكل مثالي وملاءمة للتركيب والتعديل.
• مسار ضغط ثابت، على شكل V، مع قدرة مقاومة للانحدار وتحمل الأحمال المائلة.
• مضخة زيت مدمجة، هيكل جيد، وسهلة التشغيل.

1. يجب على المستخدمين إعداد رافعات شوكية وأدوات نقل لنقل المعدات نظرًا لثقلها الشديد. يرجى التأكد من أن الباب كبير بما يكفي لإدخال المعدات.
2. يجب أن تكون بيئة تشغيل الجهاز في درجة حرارة الغرفة مع تهوية جيدة. نقترح بشدة تركيب مكيف هواء في منطقة العمل. يجب أن تكون المسافة الفاصلة على الجانب الأيسر/الأيمن/الخلفي للجهاز بحد أدنى 700 مم؛ يجب أن يكون الأمامي بحد أدنى 1500 مم.

نحن مصنعون لمنتجات سلسلة الاهتزاز الكهربائي، نعتمد تقنيات حديثة متقدمة مثل "هيكل الدائرة المغناطيسية المزدوجة" و"دوائر العمل الهيكلية ذاتية التوليد" و"الدعم الجوي" و"محامل الأسطوانة والتوجيه الخطي" و"عزل المحور". يمكن لمعداتنا إكمال اختبارات الاهتزاز الجيبي ثلاثي المحاور X و Y و Z واختبارات الاهتزاز العشوائي واسع النطاق، بالإضافة إلى اختبارات طيف استجابة النبض والصدمات الكلاسيكية (نصف جيب، شبه منحرف، موجة سن المنشار).

يستخدم جهاز اختبار الاهتزاز عالي التردد على نطاق واسع في الدفاع الوطني، والأسلحة، والطيران، والفضاء، والاتصالات، والإلكترونيات، والأجهزة الكهربائية، والأجهزة المنزلية، وغيرها من المجالات.

فيلم بولي بروبيلين أولاً، ثم رغوة بسمك 10 مم بين الجهاز والصندوق، ومن الخارج صندوق خشبي رقائقي قياسي للتصدير.

نرحب بعملائنا الجدد والمنتظمين بزيارة مصنعنا لطاولات هزاز الاهتزاز. لأي استفسارات، لا تتردد في الاتصال بنا.
