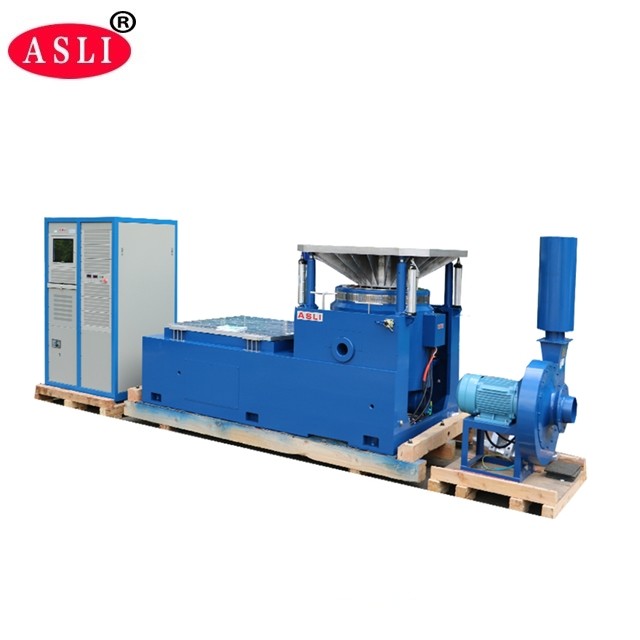

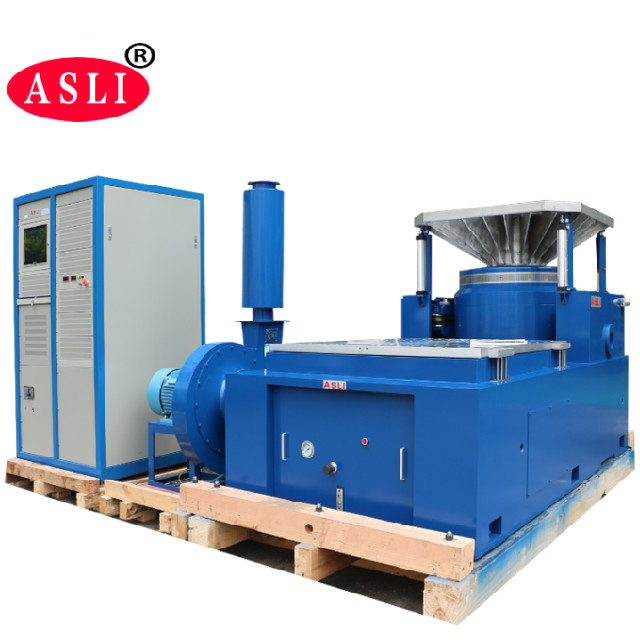

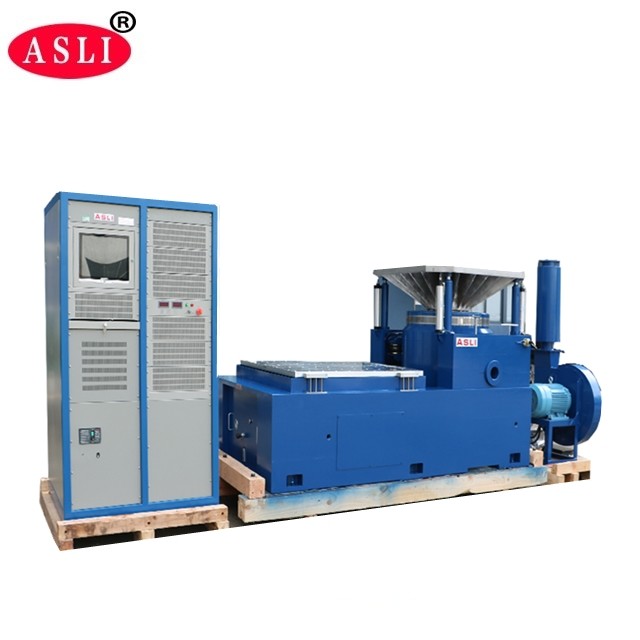

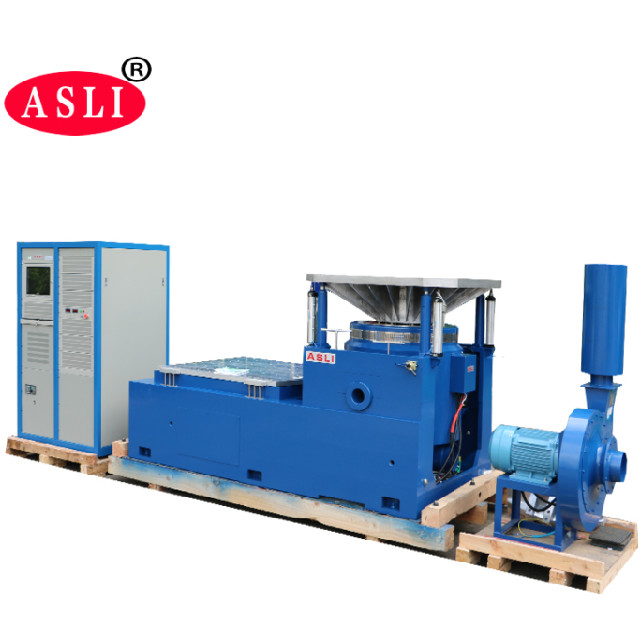

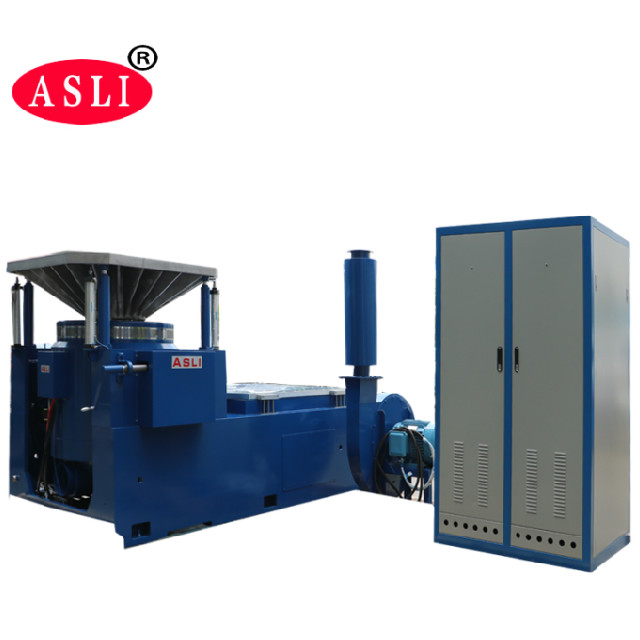

MIL-STD 202 شاكر كهروديناميكي عالي التردد
Product Details
| قوة الجيب: | 3000N | السرعة: | 1.6 م / ث |
|---|---|---|---|
| اتجاه الاهتزاز: | عمودي | التسريع: | 100 غرام |
| التكرار: | 3 ~ 3500 هرتز | القوة: | 380 فولت 3 مراحل |
| النزوح: | 25ملم | ||
| إبراز |
شاكر كهرديناميكي عالي التردد,شاكر كهرديناميكي MIL-STD 202,معدات اختبار الاهتزاز الكهروديناميكي |
||
Product Description
نحن مصنعون لمنتجات سلسلة اختبار الاهتزاز الكهرومغناطيسي عالي الترددمعداتنا تتبنى تقنيات حديثة متقدمة بما في ذلك بنية دائرة مغناطيسية مزدوجة، حلقات عمل الهيكل العظمي ذاتية التوليد ، الدعم الجوي ، محامل الدوار والإرشاد الخطي ، وعزل trunnion.
يمكن لهذه الأنظمة إكمال اختبارات الاهتزازات الصينوسية ثلاثية المحور X، Y، Z واختبارات الاهتزازات العشوائية النطاق العريض، فضلا عن اختبارات النبضات الكلاسيكية (نصف الصينوس،موجة الأسنان المنشارة) واختبارات طيف استجابة الصدمةتستخدم المنتجات على نطاق واسع في مجالات الدفاع الوطني والأسلحة والطيران والفضاء والاتصالات والإلكترونيات والأجهزة الكهربائية والآلات المنزلية.
- هيكل عظمي دائري ديناميكي مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
- تصميم دائرة مغناطيسية مزدوجة مع تسرب تدفق مغناطيسي منخفض، هيكل مضغوط وعقلاني.
- محامل الدوار الدوار مع توجيه صلب الجسم المركب المستقيم والموجه نحو الاستيراد ، مما يوفر قدرة تحميل غريبة ممتازة.
- أساس العزل Trunnion مخصص لاستخدام الهرمونات، مع تثبيت محمول مريح.
- التكنولوجيا المتقدمة نظام التحرك حول يضمن موثوقية عالية من الدائرة الديناميكية.
- تصميم قناة جديدة يعزز تأثير التبريد.
- صلابة ثابتة و صلابة ديناميكية للبالون الصغير الذي يحمل يزيد من سعة طاولة الاهتزاز و يحسن أداء الترددات المنخفضة.
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | أبعاد الملفات المتحركة (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3-3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3-3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3-3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3-3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3-3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3-3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3-3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3-3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3-2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3-2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3-2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3-2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3-2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3-2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3-2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 3-1700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- داخل مقعد تحميل صغير ، يتم تحقيق تسارع أعلى وتردد العمل ، مما يحسن من قدرة تحميل وأداء مقعد الآلة بأكمله.
- المقاعد الأفقية ومقاعد الاهتزاز هي نوع متكامل مع هيكل مثالي ، مما يوفر الراحة في التثبيت والتنظيم.
- مسار ضغط ثابت، على شكل V، مع القدرة على مقاومة المنحدر ومقاومة الحمل التحيز.
- مضخة زيت مدمجة مع بنية جيدة وسهولة التشغيل.
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5-1000 5-1500 5-2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 | 5-1000 5-1400 5-2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 | 5-1000 5-1500 5-2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5-1000 5-1200 5-2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5-800 5-1000 5-1500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800×800×45 | 5-1000 5-1500 5-2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5-1000 5-1300 5-1500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5-800 5-1100 5-1400 | 126 168 210 |
VT العمودية الممتدة و المحددة المقبضات يتم حسابها بدقة ومصممة بعناية لضمان العميل الحصول على أفضل أداء وفقا للهيكل المثالي،مادة عالية الجودة، والعمل.
| النموذج | الوزن (كيلوغرام) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (المقعد الدائري) | 220 | 350 | Φ1200 |
