180kg تحميل 6000N محاكاة النقل الاهتزاز جدول اختبار للحزمة
Product Details
| قوة جيبية: | 6000 ن | سرعة: | 1.6 م / ث |
|---|---|---|---|
| النزوح: | 25 ملم | تكرار: | 3 ~ 3500 هرتز |
| تحميل: | 180 كجم | تسريع: | 100 جرام |
| حديد التسليح: | 230 ملم | ||
| إبراز |
طاولة اختبار اهتزاز الحمل 180 كجم,طاولة اختبار الاهتزاز 6000N,طاولة شاكر الاهتزاز 6000N |
||
Product Description

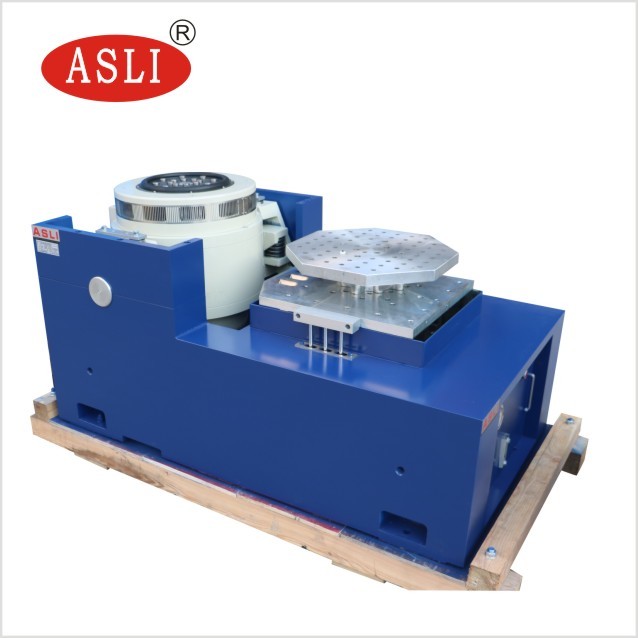

الـ180 كجم حمولة 6000N محاكاة تحميل الاهتزاز اختبار الجدولهو جهاز هزاز عالية التردد مصمم لمحاكاة دقيقة لظروف الاهتزاز في النقل والعمل.يتبنى تقنيات حديثة متقدمة بما في ذلك بنية دائرة مغناطيسية مزدوجة، حلقات عمل الهيكل العظمي ذاتية التوليد، الدعم في الهواء، محامل العجلات مع توجيه خطي، وعزل trunnion.اختبارات الاهتزازات الجوفية على ثلاثة محاور و Z، اختبارات الاهتزاز العشوائي على النطاق العريض، واختبارات النبض الكلاسيكية (نصف السين) واستجابة الصدمة.
يستخدم على نطاق واسع في مجال الدفاع الوطني والأسلحة والطيران والفضاء الجوي والاتصالات والإلكترونيات والأجهزة الكهربائية وصناعات الأجهزة المنزلية.
- القوة المسموح بها:قوة الجانب 6000N؛ قوة عشوائية 6000N؛ قوة الصدمة 12000N
- نطاق التردد:من 5 هرتز إلى 3500 هرتز تردد ثابت، إزاحة ذهابا وإيابا، سينوس، عشوائي، صدمة
- وضع التردد:خطية، لوغاريتمية، تسحب ذهابا وإيابا، تردد ثابت
- أوقات التردد:من 1 إلى 32767
- وقت التردد:التردد الثابت / واحد 1 ٪ 3600 دقيقة ؛ يمكن عرض منحنيات التردد
- أقصى تسارع1000 م/س2 (غير محمل)
- الحد الأقصى180 كجم
- الحد الأقصى للنزوح:25 ملم p-p (غير محمل) ، ذروة مزدوجة
- تحريك الأثر:25 ملم
- وزن الملف المتحرك:6.5 كجم
- توجيهات الاهتزاز:عمودي
- موجة الاهتزازالجانب العشوائي الصدمة
- قطر الملف المتحرك:Φ230 ملم
- بعد نظام الاهتزاز:W850 × H750 × D550 مم
- وزن نظام الاهتزاز:590 كجم

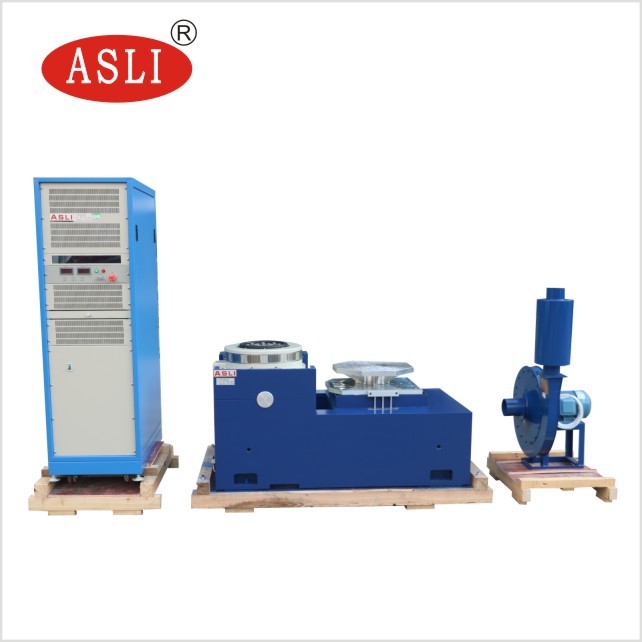

- مولد الاهتزازات 1 مجموعة
- جهاز التحكم في الاهتزازات 1 مجموعة
- غرفة اتصال الاتصالات 1 مجموعة
- مكبر الطاقة DA-6 مجموعة واحدة
- قوة الإثارة 1 بوصة
- برنامج التشغيل 1 مجموعة
- نظام التبريد 1 مجموعة
- كمبيوتر صناعي 1 مجموعة
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحد الأقصى للحمولة (بالكيلوغرام) | الملفات المتحركة (بالكيلوغرام) | أبعاد الملفات المتحركة (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
النموذج ES-6 هو التكوين الذي يتوافق مع تحميل 180kg / 6000N الموصوف أعلاه.
- الهيكل العظمي الديناميكي المُصمّم بشكل جيد، يوفر تردد الرنين المحوري في المرحلة العليا.
- تصميم دائرة مغناطيسية مزدوجة مع تسرب تدفق مغناطيسي منخفض، هيكل مضغوط وعقلاني.
- محامل الدوار الدوار مع توجيه صلب الجسم المركب المستقيم والموجه نحو الاستيراد ، مما يوفر قدرة حمولة غريبة قوية.
- أساس العزل Trunnion مخصص لعزل الاهتزاز، مع تركيب محمول مريح.
- تكنولوجيا النظام المتحرك المتقدمة تضمن موثوقية عالية للدائرة الديناميكية.
- تصميم قناة جديدة يعزز تأثير التبريد.
- صلابة ثابتة وصلابة ديناميكية للمحامل مع تأثير البالون الصغير ، مما يزيد من قدرة تحميل طاولة الاهتزاز وتحسين أداء الترددات المنخفضة.
