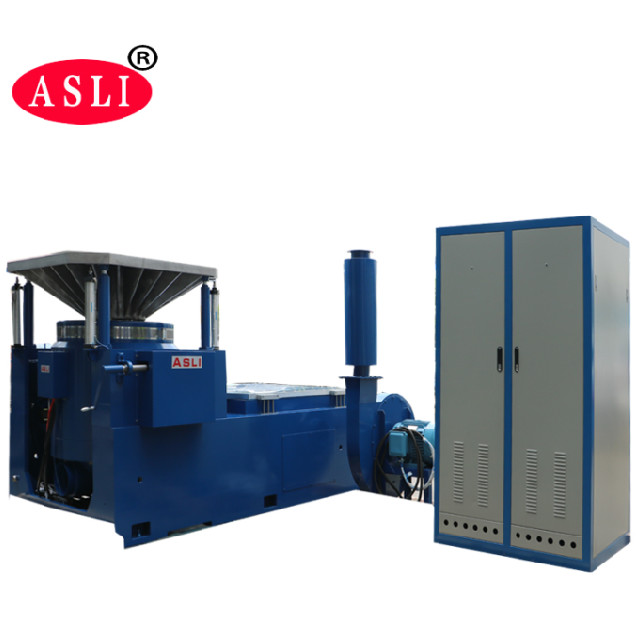

آلة اختبار الاهتزاز الكهروديناميكي للمختبر 50000N 1.8m / s
Product Details
| قوة جيبية: | 50000n | سرعة: | 1.8m/s |
|---|---|---|---|
| اتجاه الاهتزاز: | عمودي أو x ، y ، z الاهتزاز | تسريع: | 100g |
| تكرار: | 3 ~ 2700Hz | قوة: | 380V 3 مرحلة |
| النزوح: | 51mm | ||
| إبراز |
1.8m / s آلة اختبار الاهتزاز,50000N آلة اختبار الاهتزاز,1.8m / s الاهتزاز الكهروديناميكي |
||
Product Description
نحن مصنعون لمنتجات سلسلة اختبار الاهتزاز الكهرومغناطيسي عالي الترددمعداتنا تتبنى تقنيات حديثة متقدمة بما في ذلك بنية دائرة مغناطيسية مزدوجة، حلقات عمل الهيكل العظمي ذاتية التوليد، الدعم في الهواء، محامل الدوار والإرشاد الخطي، وعزل trunnion.Z اختبارات الاهتزازات الصينوسية ثلاثية المحور واختبارات الاهتزازات العشوائية على النطاق العريض، فضلا عن اختبارات النبض الكلاسيكية (نصف الصينوس، التريبيزويدي، موجة الأسنان المنشارة) واختبارات طيف استجابة الصدمة.
تستخدم هذه المنتجات على نطاق واسع في مجالات الدفاع الوطني والأسلحة والطيران والفضاء الجوي والاتصالات والإلكترونيات والأجهزة الكهربائية والآلات المنزلية.
- هيكل عظمي دائري ديناميكي مصمم بشكل جيد مع تردد ارتفاع في الرنين المحوري
- تصميم دائرة مغناطيسية مزدوجة مع تسرب تدفق مغناطيسي منخفض، هيكل مضغوط وعقلاني.
- محامل الدوار الدوار مع توجيه صلب الجسم المركب المستقيم والموجه نحو الاستيراد ، مما يوفر قدرة تحميل غريبة ممتازة.
- أساس العزل Trunnion مخصص لاستخدام الهرمونات، مع تثبيت محمول مريح.
- التكنولوجيا المتقدمة نظام التحرك حول يضمن موثوقية عالية من الدائرة الديناميكية.
- تصميم قناة جديدة يعزز تأثير التبريد.
- صلابة ثابتة وصلابة ديناميكية للمحامل مع تأثير البالون الصغير ، مما يزيد من سعة طاولة الاهتزاز ويحسن أداء الترددات المنخفضة.
| النموذج | القوة السينية المسموح بها (N) | القوة العشوائية (N) | نطاق التردد (هرتز) | التسارع المسموح به (m/s2) | السرعة الاسمية (m/s) | النزوح الاسمي (p-p) mm | الحمولة القصوى (كغ) | الملفات المتحركة (كغ) | أبعاد الملفات المتحركة (ملم) |
|---|---|---|---|---|---|---|---|---|---|
| ES-1 | 1000 | 1000 | 3 ¢3500 | 400 | 1.2 | 25 | 70 | 2.5 | Φ150 |
| ES-2 | 2000 | 2000 | 3 ¢3500 | 800 | 1.6 | 25 | 70 | 2.5 | Φ150 |
| ES-2a | 2000 | 2000 | 3 ¢3500 | 300 | 1.6 | 40 | 70 | 8 | Φ230 |
| ES-3 | 3000 | 3000 | 3 ¢3500 | 1000 | 1.6 | 25 | 100 | 3.5 | Φ150 |
| ES-3a | 3000 | 3000 | 3 ¢3500 | 400 | 1.6 | 40 | 120 | 9 | Φ230 |
| ES-6 | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 25 | 180 | 6.5 | Φ230 |
| ES-6a | 6000 | 6000 | 3 ¢3500 | 1000 | 1.6 | 51 | 250 | 12 | Φ230 |
| ES-10 | 10000 | 10000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 270 | 14 | Φ240 |
| ES-20 | 20000 | 20000 | 3 ¢ 3000 | 1000 | 1.8 | 51 | 300 | 30 | Φ320 |
| ES-30 | 30000 | 30000 | 3 ¢2800 | 1000 | 1.8 | 51 | 450 | 40 | Φ450 |
| ES-40 | 40000 | 40000 | 3 ¢2800 | 1000 | 1.8 | 51 | 500 | 50 | Φ450 |
| ES-50 | 50000 | 50000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 50 | Φ450 |
| ES-60 | 60000 | 60000 | 3 ¢2700 | 1000 | 1.8 | 51 | 750 | 60 | Φ450 |
| ES-100 | 100000 | 100000 | 3 ¢2500 | 1000 | 1.8 | 51 | 1000 | 90 | Φ450 |
| ES-120 | 120000 | 120000 | 3 ¢2200 | 1000 | 1.8 | 51 | 1100 | 90 | Φ500 |
| ES-160 | 160000 | 160000 | 3 ¢2100 | 1000 | 1.8 | 51 | 1500 | 150 | Φ600 |
| ES-200 | 200000 | 200000 | 3 ¢ 2000 | 1000 | 1.8 | 51 | 2500 | 200 | Φ650 |
| ES-350 | 350000 | 350000 | 31700 | 1000 | 1.8 | 51 | 4500 | 300 | Φ870 |
- داخل مقعد تحميل صغير ، يتم تحقيق تسارع أعلى وتردد العمل ، مما يحسن من قدرة تحميل وأداء مقعد الآلة بأكمله.

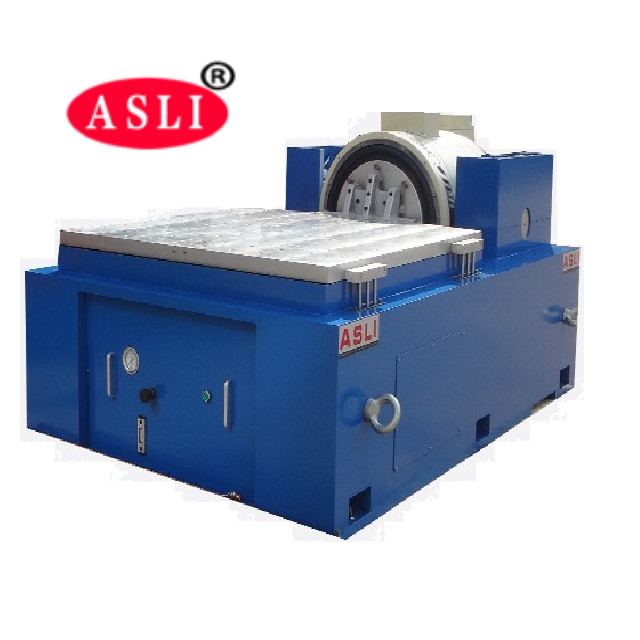

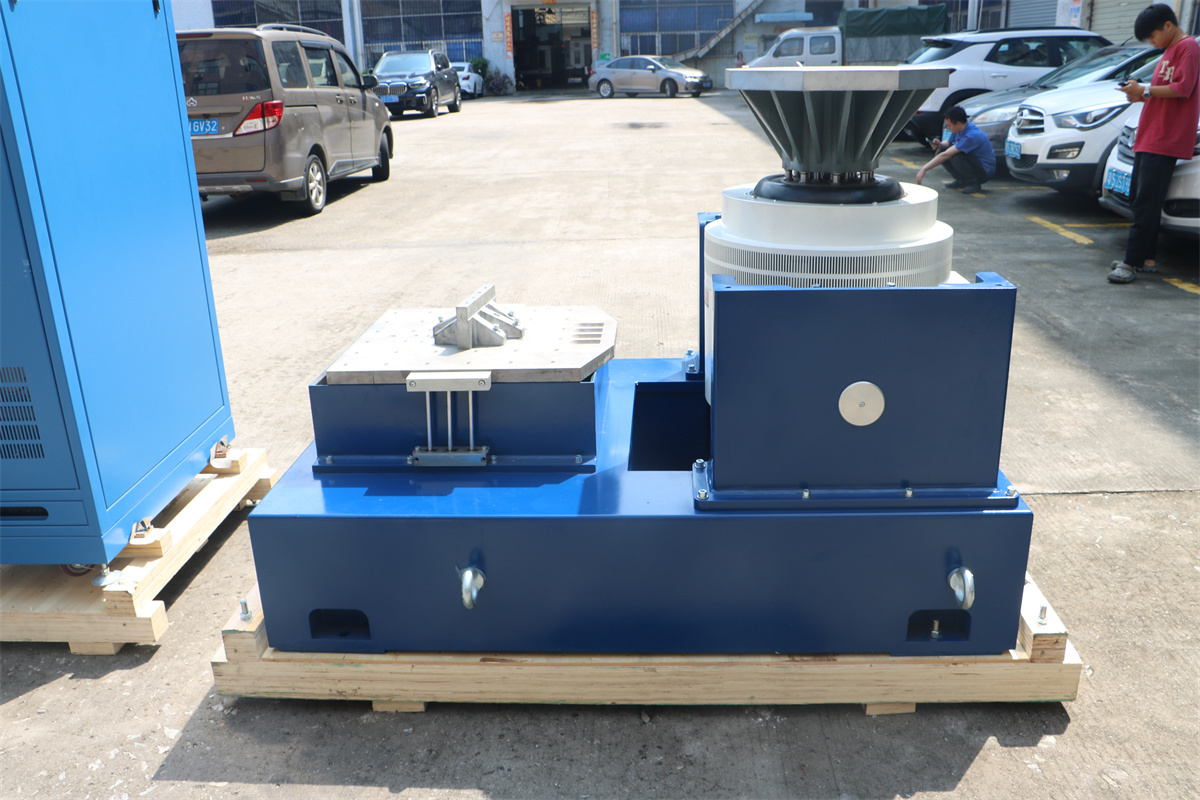

- المقاعد الأفقية ومقاعد الاهتزاز من النوع المتكامل ، مع هيكل مثالي وتركيب مريح وتعديل.
- مسار ضغط ثابت، على شكل V، مع القدرة على مقاومة المنحدر ومقاومة الحمل التحيز.
- مضخة زيت مدمجة، بنية جيدة وسهولة التشغيل.
| النموذج | حجم المقعد (ملم) | نطاق التردد (هرتز) | وزن الأجزاء المتحركة (كيلوغرام) |
|---|---|---|---|
| LT0303 | 300×300×22 300×300×26 300×300×30 | 5 ‰ 1000 51500 5 ¢ 2000 | 6.6 7.8 9.0 |
| LT0404 | 400 × 400 × 22 400×400×26 400×400×30 | 5 ‰ 1000 5 ¢1400 5 ¢ 2000 | 11.2 13.2 16.0 |
| LT0505 | 500 × 500 × 25 500×500×30 500×500×35 | 5 ‰ 1000 51500 5 ¢ 2000 | 19.3 23.1 27.0 |
| LT0606 | 600 × 600 × 25 600 × 600 × 30 600 × 600 × 40 | 5 ‰ 1000 5 ¢1200 5 ¢ 2000 | 27.5 33.0 45 |
| LT0707 | 700 × 700 × 25 700 × 700 × 30 700 × 700 × 35 | 5 ¢800 5 ‰ 1000 51500 | 36.8 44.2 52 |
| LT0808 | 800 × 800 × 30 800 × 800 × 40 800×800×45 | 5 ‰ 1000 51500 5 ¢ 2000 | 57.7 76.9 86.5 |
| LT1010 | 1000 × 1000 × 30 1000 × 1000 × 40 1000 × 1000 × 50 | 5 ‰ 1000 5 ¢1300 51500 | 89.1 118.8 147 |
| LT1212 | 1200 × 1200 × 30 1200×1200×40 1200 × 1200 × 50 | 5 ¢800 5 ¢1100 5 ¢1400 | 126 168 210 |
VT العمودية الممتدة و المحددة المقبضات يتم حسابها بدقة ومصممة بعناية لضمان العميل الحصول على أفضل أداء وفقا للهيكل المثالي،مادة عالية الجودة، والعمل.
| النموذج | الوزن (كيلوغرام) | الحد الأقصى للتردد (هرتز) | حجم المقعد |
|---|---|---|---|
| VT300 | 10 | 2000 | Φ300 |
| VT400 | 16 | 2000 | Φ400 |
| VT500 | 25 | 1500 | Φ500 |
| VT600 | 35 | 1000 | Φ600 |
| VT0303 | 15 | 2000 | 300×300 |
| VT0404 | 22 | 1500 | 400×400 |
| VT0505 | 30 | 500 | 500 × 500 |
| VT0606 | 58 | 350 | 600×600 |
| VT0808 | 140 | 350 | 800×800 |
| VT1010 | 180 | 350 | 1000 × 1000 |
| VT1212 | 250 | 350 | 1200×1200 |
| VT1212 (المقعد الدائري) | 220 | 350 | Φ1200 |
إذا كان لديك أي استفسارات حولآلة الاختبار الميكانيكية عالية التردد الالكتروديناميكية اختبار التعب الاهتزازي، رجاءً لا تتردد فياتصل بنا.
